Bride Tournante Emboutie Acier Bichromaté – Série ABE
Plage de prix : 15,03 € à 1028,00 €
Bride tournante acier bichromaté ABE DIN 2642 – PN10 DN150 (6’’). Emboutie, -10 à 180 °C, haute résistance, montage fiable entre brides PN10.
Sélectionner votre référence
| DN | Poids (kg) | Référence | Prix | Quantité | Ajouter au chariot |
|---|---|---|---|---|---|
| 15 | 2 | ABE100 | 52,82 € |
| |
| 20 | 2 | ABE125 | 90,58 € |
| |
| 25 | 3 | ABE15 | 15,03 € |
| |
| 32 | 4 | ABE150 | 102,19 € |
| |
| 40 | 6 | ABE20 | 18,23 € |
| |
| 50 | 8 | ABE200 | 149,42 € |
| |
| 65 | 10 | ABE25 | 20,07 € |
| |
| 80 | 13 | ABE250 | 232,00 € |
| |
| 100 | 17 | ABE300 | 239,00 € |
| |
| 125 | 22 | ABE32 | 22,34 € |
| |
| 150 | 26 | ABE350 | 390,00 € |
| |
| 200 | 35 | ABE40 | 25,86 € |
| |
| 250 | 44 | ABE400 | 494,00 € |
| |
| 300 | 58 | ABE450 | 1028,00 € |
| |
| 350 | 91 | ABE50 | 29,12 € |
| |
| 400 | 107 | ABE500 | 883,00 € |
| |
| 450 | 138 | ABE65 | 35,67 € |
| |
| 500 | 156 | ABE80 | 46,81 € |
|

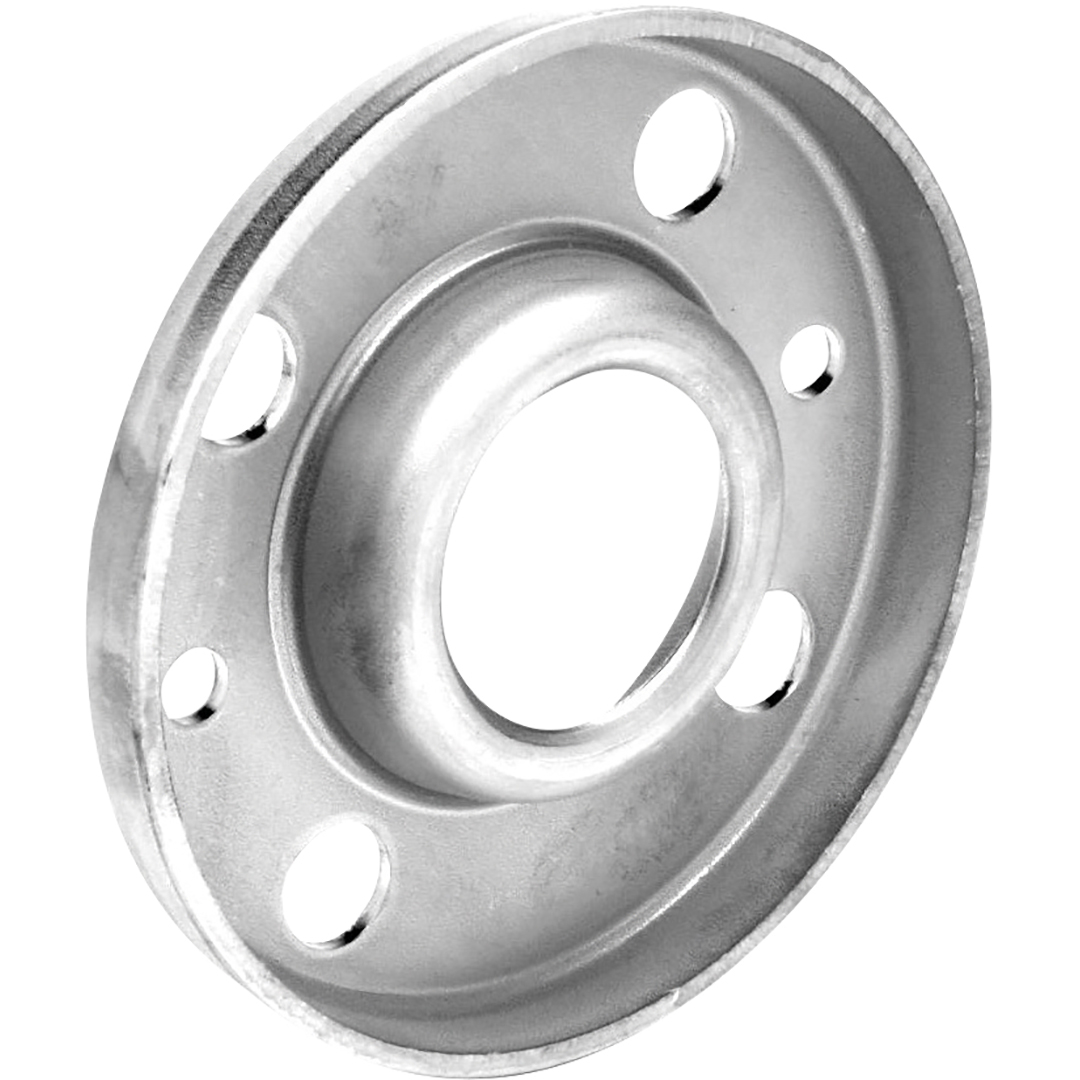

Bride Tournante Emboutie Acier Bichromaté – Série ABE – DIN 2642 PN10 DN150
La bride tournante série ABE en acier bichromaté embouti, conforme à la norme DIN 2642,
est conçue pour le transport industriel de fluides ou gaz avec une plage de température de -10 °C à +180 °C.
Idéale pour des installations PN10, elle garantit une excellente résistance mécanique et une fixation sécurisée.
Avantages Clés
- Construction emboutie acier bichromaté : résistante à la corrosion et aux conditions industrielles exigeantes.
- Conforme DIN 2642 : standard reconnu pour brides tournantes PN10.
- Large plage thermique : de -10 °C à +180 °C adaptée pour fluides industriels variés.
- Montage fiable : liaison sûre entre brides PN10 assurant l’étanchéité et la sécurité.
- Gamme étendue : disponible du DN15 au DN500 pour répondre à toutes applications.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | ABE |
| Type | Bride tournante emboutie |
| Matériau | Acier bichromaté |
| Norme | DIN 2642 |
| Pression nominale (PS) | 10 bar (PN10) |
| DN / NPS | 150 / 6’’ |
| Température de service (TS) | -10 °C à +180 °C |
| Raccordement tuyauterie | Entre brides PN10 |
| Diamètre extérieur | 285 mm |
| Écartement (Face to face) | Selon DIN 2642 |
| Durée de garantie | 2 ans |
Applications Recommandées
- Transport de fluides industriels
- Réseaux de gaz
- Canalisations industrielles avec brides PN10
- Process et industries textiles, chimiques, pétrochimiques
- Systèmes de refroidissement et chauffage industriel
Conseils d’Installation & Maintenance
- Vérifier la compatibilité des brides et les dimensions avant montage.
- S’assurer du bon alignement des brides pour éviter contraintes mécaniques.
- Utiliser des matériaux de fixation adaptés à la corrosion pour la boulonnerie.
- Contrôler régulièrement l’état de surface des brides et du joint pour maintenir l’étanchéité.
- Nettoyer les surfaces de contact avant assemblage pour optimiser l’étanchéité.
Certifications & Conformité
- Conforme à la norme DIN 2642 pour brides tournantes PN10
- Fabrication suivant standards industriels Sferaco
- Matériaux bichromatés garantissant résistance à la corrosion
- Garantie 2 ans
La bride tournante ABE en acier bichromaté garantit une robustesse et une fiabilité optimales pour tous vos réseaux industriels avec brides PN10 dans des conditions thermiques variées.
| DN |
100 ,125 ,15 ,150 ,20 ,200 ,25 ,250 ,300 ,32 ,350 ,40 ,400 ,450 ,50 ,500 ,65 ,80 |
|---|---|
| Poids (kg) |
10 ,13 ,107 ,138 ,156 ,17 ,2 ,22 ,26 ,3 ,35 ,4 ,44 ,58 ,6 ,8 ,91 |
| Référence |
ABE100 ,ABE125 ,ABE15 ,ABE150 ,ABE20 ,ABE200 ,ABE25 ,ABE250 ,ABE300 ,ABE32 ,ABE350 ,ABE40 ,ABE400 ,ABE450 ,ABE50 ,ABE500 ,ABE65 ,ABE80 |
