Vannes à boisseau sphérique

Vannes à boisseau sphérique : 155 gammes en ligne, dont 114 en stock, du DN8 au DN300. Prix affichés sans demande de devis : de 15,86 € à 40 690 € HT selon le modèle et le diamètre. Premier prix en stock en DN50 : 72,94 € HT, en DN100 : 282 € HT. Marques : Sferaco, Sectoriel et Thermador. Catalogue au 14/11/2026.

DN
DN8 24 DN10 26 DN15 84 DN20 82 DN25 89 DN32 72 DN40 94 DN50 96 DN65 60 DN80 74 DN100 64 DN125 20 DN150 38 DN200 25 DN250 14 DN300 9
PN
PN9 1 PN10 5 PN12 1 PN15 1 PN16 16 PN20 6 PN25 7 PN40 25 PN50 12 PN63 16 PN64 1 PN100 2 PN138 4 PN140 2 PN250 2 PN315 1 PN350 1 PN400 1 PN500 1
Marque
Sferaco 119 Sectoriel 20 Thermador 1
155 produits

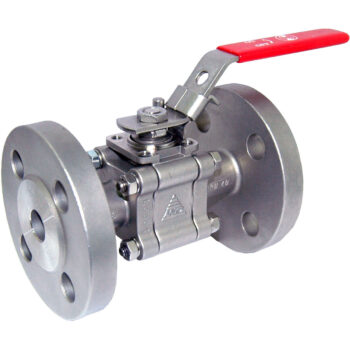

Vannes à Boisseau Sphérique Industrielles, Gamme Complète Laiton, Fonte, Inox

La vanne à boisseau sphérique est l'organe de coupure de référence dans les installations industrielles exigeantes : son étanchéité quart de tour, sa faible perte de charge et sa fiabilité en font le choix privilégié des bureaux d'études et des services maintenance. Neovanne propose 42 références couvrant des pressions nominales de PN10 à PN250 (Class 1500), en laiton, fonte et inox, pour des applications allant de la distribution d'eau jusqu'aux circuits haute pression en pétrochimie. Complémentaires aux robinets à papillon pour grands diamètres et aux électrovannes pour automatisation de process, ces vannes couvrent l'ensemble des besoins d'isolement manuel et assisté.

✓ Plages de pression étendues : de PN10/16 (brides fonte/laiton) jusqu'à PN250 (Class 1500 inox) pour les applications ultra haute pression

✓ Certifications et normes : conformité DIN 3202, platine ISO 5211 pour montage actionneur, certification ATEX disponible sur références fonte GL

✓ Gamme de matériaux complète : laiton CW617N, fonte GL, fonte GS, inox, chaque matériau adapté à une famille de fluides et de conditions d'exploitation

✓ Raccordements polyvalents : brides PN10/16, filetages BSP mâle/mâle ou mâle/femelle, selon DN et application

La gamme Neovanne de vannes à boisseau sphérique se structure autour de trois familles de matériaux, chacune répondant à des contraintes métier précises. Les vannes à boisseau sphérique fonte et laiton à brides PN10/16, comme la référence 504 en laiton CW617N et les modèles 507 et Fonte GL/GS, s'imposent sur les réseaux eau chaude, eau froide, vapeur basse pression et fluides neutres, avec un montage rapide en ligne par brides normalisées. Les vannes à boisseau sphérique inox haute pression couvrent quant à elles des pressions allant de PN50 (BSP symétrique M/M) à PN63 (BSP haute température), jusqu'à PN138 (Class 800) et PN250 (Class 1500), destinées aux applications critiques : pétrochimie, gaz, hydraulique haute pression et process chimiques agressifs. Les vannes à boisseau sphérique acier carbone complètent cette offre pour les réseaux vapeur et les utilités industrielles à pression intermédiaire. L'ensemble de la gamme peut être complété par des vannes à soupape pour régulation fine de débit lorsque l'application nécessite un contrôle progressif du fluide.

Solutions par Application

Type de ProduitApplications PrincipalesCaractéristiques Clés
Vanne à sphère laiton CW617N brides PN10/16 (réf. 504)Distribution eau chaude/froide, HVAC, fluides neutresLaiton CW617N, brides PN10/16, raccordement rapide en ligne
Vanne à sphère fonte GL DIN 3202, platine ISO 5211, ATEX (réf. 507)Industries en zone ATEX, process avec risque d'explosion, automatisation actionneurFonte GL, PN16, norme DIN 3202, platine ISO 5211, certifiée ATEX
Vanne boisseau inox PN63 BSP HT, résistance thermiqueFluides chauds, vapeur basse pression, process chimiques à température élevéeInox, PN63, raccordement BSP, conception haute température
Vanne boisseau inox Class 1500, pression extrême (PN250)Pétrochimie, gaz haute pression, hydraulique industrielle critiqueInox, PN250 (Class 1500), flexible aux conditions extrêmes de pression

Spécifications Techniques

Caractéristiques

  • Matériaux corps : laiton CW617N, fonte GL (grise lamellaire), fonte GS (sphéroïdale), inox
  • Pressions nominales : PN9 (laiton bridé), PN10/16 (brides fonte/laiton), PN16 (fonte GL/GS), PN50 et PN63 (inox BSP), PN138 (inox Class 800), PN250 (inox Class 1500)
  • Raccordements disponibles : brides normalisées PN10/16, filetages BSP mâle/mâle, BSP mâle/femelle
  • Platine actionneur : ISO 5211 disponible sur références fonte GL et GS pour montage de tout type d'actionneur pneumatique ou électrique
  • Fluides compatibles : eau, huiles, vapeur, gaz industriels, fluides chimiques selon matériau et garnitures
  • Actionnement : manœuvre quart de tour (90°), manuel levier ou préparé pour automatisation via platine ISO 5211

Normes et Certifications

  • DIN 3202 : longueur d'embiellage normalisée, référence 507 fonte GL

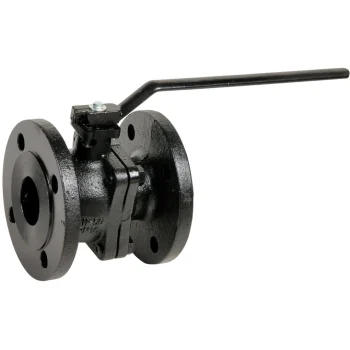

  • ISO 5211 : platine de montage actionneur standardisée, références fonte GL et GS
  • ATEX : certification disponible sur la référence 507 vanne fonte GL pour zones à atmosphères explosibles
  • Class 800 / Class 1500 (ASME) : classification pression américaine pour les vannes inox haute et ultra haute pression
  • PN (Pression Nominale EN) : PN10 à PN63 selon les références, conformité aux exigences européennes de robinetterie industrielle

Secteurs d'Application

Dans le secteur du génie climatique et du bâtiment industriel (HVAC), les vannes à boisseau sphérique en laiton CW617N à brides PN10/16 (réf. 504) constituent la solution d'isolement standard des circuits eau chaude, eau glacée et eau de refroidissement. Leur construction compacte et leur manipulation quart de tour réduisent les temps d'intervention en maintenance préventive et corrective. Les vannes fonte GL et GS à platine ISO 5211 permettent l'intégration d'actionneurs pour la gestion automatisée des sous-stations thermiques.

Dans les secteurs de la pétrochimie, du gaz et de la chimie de process, les vannes à boisseau sphérique inox Class 800 (PN138) et Class 1500 (PN250) de Neovanne répondent aux contraintes les plus sévères : pression extrême, fluides agressifs, températures élevées. Ces références en inox garantissent une tenue à la corrosion supérieure et s'adaptent aux conditions d'exploitation les plus exigeantes des raffineries, unités de compression et réseaux de distribution de gaz industriels. La version PN63 BSP haute température est particulièrement adaptée aux circuits de vapeur et aux process chimiques à température élevée.

Pour les industries en zone ATEX (chimie, pharmaceutical, traitement des eaux usées, agroalimentaire avec risque d'explosion), la référence 507 en fonte GL certifiée ATEX offre une sécurité totale pour l'isolement des fluides en atmosphère explosive. La platine ISO 5211 intégrée permet le raccordement d'actionneurs certifiés ATEX (pneumatiques ou électriques), facilitant l'automatisation des vannes dans les zones classifiées 1 et 2.

Installation et Maintenance

La vanne à boisseau sphérique s'installe en position quart de tour dans toutes les orientations de tuyauterie, avec un minimum de précautions pour garantir la durée de vie des garnitures et l'étanchéité au siège.

  • Vérifier la compatibilité du matériau corps et des garnitures PTFE avec le fluide véhiculé et sa plage de température avant montage
  • Respecter le sens de montage indiqué sur le corps pour les vannes unidirectionnelles, les modèles BSP symétriques M/M (PN50) sont réversibles
  • Serrer les boulons de brides en croix et au couple préconisé pour garantir l'étanchéité sans déformation du corps sur les vannes brides PN10/16
  • Pour les montages avec platine ISO 5211, aligner l'actionneur avec précision avant serrage pour éviter tout effort parasite sur le carré de manœuvre
  • En maintenance, manœuvrer la vanne au moins une fois par trimestre sur les installations peu sollicitées pour éviter le grippage de la sphère dans ses sièges PTFE

Questions Fréquentes

Quelle différence entre une vanne à boisseau sphérique fonte GL et fonte GS ?

La fonte GL (graphite lamellaire) présente une bonne résistance à la compression et un coût maîtrisé, adaptée aux réseaux eau et fluides neutres à température modérée. La fonte GS (graphite sphéroïdal), utilisée par exemple sur la référence DN40 PN16-Oct, offre une ductilité et une résistance aux chocs thermiques sup

érieures, recommandée pour les cycles thermiques répétés et les fluides agressifs.

Peut-on installer une vanne à boisseau sphérique en position verticale ?

Oui, la vanne à boisseau sphérique fonctionne dans toutes les orientations de tuyauterie, horizontale, verticale ascendante ou descendante. Aucune orientation n'affecte l'étanchéité ou la manœuvre quart de tour. Cependant, en position verticale montante, vérifier que le fluide ne stagne pas au-dessus de la vanne pour les applications eau stagnante.

Quel est le couple de serrage pour les brides PN10 et PN16 ?

Pour les brides PN10, appliquer un couple de 25 à 35 Nm selon le diamètre nominal. Pour PN16, porter à 40 à 60 Nm. Toujours serrer en croix progressif (deux tours alternés minimum) pour assurer une distribution uniforme de la pression sur le joint. Consulter la notice technique de chaque référence pour les valeurs précises.
