Affichage de 1–12 sur 100 résultats
Vanne papillon Fonte/Inox/NBR Wafer – Hydrocarbures compact
Vanne papillon Fonte/Inox/EPDM Wafer – Performance optimisée
1147 – Robinet à Papillon Wafer Excellence Fonte/Nitrile
Robinet papillon série 1147 Wafer Excellence DN32-DN40 – 16 bar, 90°C. Corps fonte GS, manchette nitrile carboxyle, papillon inox, motorisable, levier cadenassable, 10 ans garantie.
1151 – Robinet à Papillon Wafer Excellence
Robinet papillon série 1151 Wafer Excellence – 16 bar marine, 90°C. Fonte GS, papillon inox, NBR marine, oreilles centrage, Bureau Veritas, ATEX optional, 10 ans.
1160 – Robinet à Papillon Lug Excellence ACS 4MS DN32
Robinet papillon série 1160 Lug Excellence ACS DN32 – 16 bar, 110°C. Fonte GS, papillon inox, EPDM ACS, oreilles taraudées, réducteur optional, 10 ans garantie.

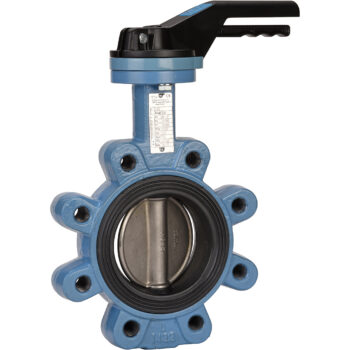

1163 – Robinet à Papillon Lug Excellence ACS 4MS
Robinet papillon série 1163 Lug Excellence ACS DN40 – 16 bar, 110°C. Fonte GS, papillon inox, EPDM ACS, oreilles taraudées, motorisable ISO 5211, 10 ans garantie.
Kit de réparation PTFE pour robinets à papillon JC FB — DN15 à DN200
Kit de maintenance complet pour robinets à papillon JC FB, comprenant siège PTFE et joints. Conçu pour la réparation des vannes DN20 à DN50 dans les circuits eau, vapeur et fluides neutres. Solution économique pour prolonger la durée de vie des robinets industriels sans remplacem
Kit de réparation PTFE pour robinets à papillon JC FB 100-200 — Gamme industrielle
Kit de maintenance PTFE pour robinets à papillon JC Valves série FB (DN80 à DN200). Garnitures étanches haute résistance pour fluides corrosifs, vapeur et procédés chimiques. Compatible avec les modèles FB 100/125/150/200, version standard ou renforcée TFM+GF. Idéal pour la rénov
Manchette d’écartement Fonte NF29323 SFERACO 1195 – DN40 à DN200 PN16
Manchette d’écartement en fonte série 1195 SFERACO (réf. 1195040), conforme NF29323 et EN558-29, pour robinets à papillon. Disponible de DN40 à DN200, PN16, températures de -10°C à +150°C.
Manchette NBR pour Vanne Papillon Performance Sferaco

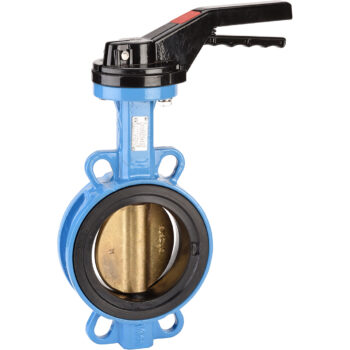

Manchette de remplacement NBR pour robinets à papillon Sferaco gamme Performance (réf. 1174, 1177, 1178). DN40 à DN200 — -10 °C à +80 °C — PN10/PN16. Expédition sous 5 jours.
Manchette NBR VP Performance pour Vanne Papillon réf. 1174/1177/1178 — DN40 à DN200
Manchette intérieure NBR de rechange pour vannes papillon Performance Sferaco séries 1174, 1177 et 1178 (version new generation suffixe N) — DN40 à DN150, références 9831170N à 9831176N, étanchéité bidirectionnelle.
Manchette Papillon DIN 3202 F4 en Fonte SFERACO – Standard Allemand
Jusqu’à 40% de réduction des pertes de charge grâce à son design optimisé ? La manchette papillon DIN 3202 F4 SFERACO est l’organe de régulation idéal pour les réseaux eau, air ou vapeur. Conforme aux normes allemandes, elle garantit une étanchéité de classe A et une durabilité exceptionnelle en fonte, répondant aux exigences des installations industrielles et du bâtiment.
Robinets à Papillon Industriels : Gamme Complète DN40 à DN350, PN10 à PN40
Découvrez la gamme complète de robinets à papillon de Neovanne, conçue pour le sectionnement et le réglage précis des fluides industriels dans les environnements les plus exigeants. Des versions double et triple excentration haute pression aux solutions manchettes d'écartement pour vanne à papillon, notre catalogue couvre l'ensemble des besoins industriels en matière de robinetterie papillon, avec des matériaux allant de la fonte à l'inox en passant par l'acier carbone.
✓ Gamme de DN40 à DN350 — versions Wafer, Lug et à brides disponibles
✓ Pressions nominales de PN10 à PN40 et Class 150 ANSI selon série
✓ Matières : fonte GG25/GS, inox 316L, acier carbone WCB — disques inox, stellite ou métal/métal
✓ Certifications NF, CE, ACS eau potable, conformité DIN 3202 F4 et NF29323
Solutions par Application
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|

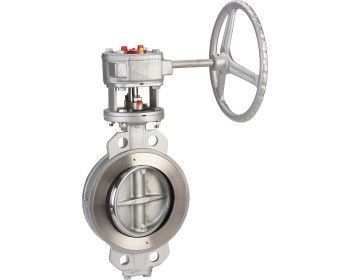

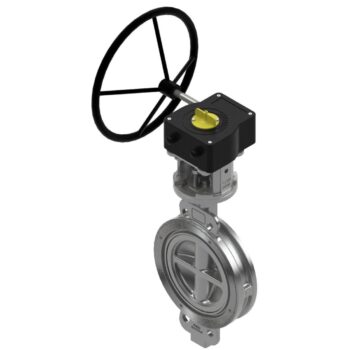

| Robinet papillon double excentration Wafer fonte — Série 1119 | Eau industrielle, HVAC, utilities — DN100 à DN250 | Étanchéité renforcée, montage entre brides, haute fiabilité en cycle répété |

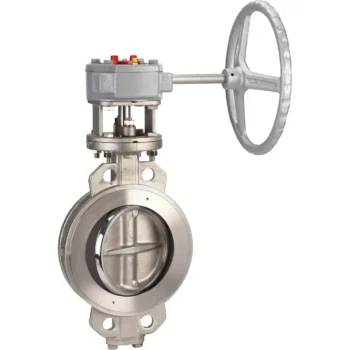

| Robinet papillon double excentration Wafer inox PN25 — Série 1114 | Chimie, agroalimentaire, eau déminéralisée | Corps et disque inox 316L, PN25, résistance à la corrosion, siège métal/métal |

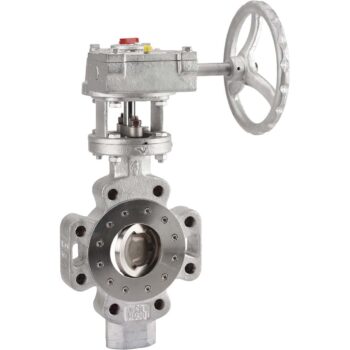

| Robinet papillon triple excentration — Série 1118 | Pétrochimie, vapeur, process haute pression — PN40 | Triple excentration, étanchéité zéro fuite, PN40, haute performance en température |
| Manchette papillon DIN 3202 F4 fonte SFERACO et manchette d'écartement NF29323 | Réseaux d'eau potable ACS, installations normalisées DN40 à DN200 | Conformité DIN 3202 F4 et NF29323, PN16, fonte, ACS, montage standard |
Spécifications Techniques
Caractéristiques de la Gamme
- Diamètres nominaux : DN40 à DN350 selon série (DN100, 125, 150, 200, 250 pour les séries 1119 et 1119L)
- Pressions nominales : PN10 (série 1119L), PN16 (manchettes fonte), PN20 (séries 1115 et 1116), PN25 (série 1114 inox), PN40 (série 1118 triple excentration)
- Raccordement : Wafer (entre brides), Lug (brides indépendantes), conformité DIN 3202 F4 et NF29323 pour manchettes
- Matières corps : Fonte GG25 / GGG40, inox 316L, acier carbone WCB Class 150
- Matières disque : Inox 316L, inox stellité, métal/métal selon application
- Sièges : EPDM, NBR, PTFE, métal/métal (double et triple excentration)
- Actionnement : Levier, réducteur manuel, actionneur pneumatique ou électrique (compatibilité ISO 5211)
- Conception : Simple excentration, double excentration, triple excentration selon niveau de performance requis
Normes et Certifications
- CE — Directive Équipements sous Pression (DESP 2014/68/UE)
- NF — Certification NF robinetterie pour réseaux d'eau potable
- ACS — Attestation de Conformité Sanitaire pour les applications eau potable
- DIN 3202 F4 — Standard allemand pour manchettes papillon en fonte
- NF29323 — Norme française pour manchettes d'écartement DN40 à DN200 PN16
- ANSI Class 150 — Standard américain pour la série 1115 acier
- ISO 5752 / EN 558 — Longueurs d'encombrement pour vannes Wafer et Lug
Secteurs d'Application
Traitement de l'eau et réseaux d'eau potable : Les manchettes papillon fonte conformes DIN 3202 F4 et la manchette d'écartement NF29323 SFERACO (DN40 à DN200, PN16) sont spécifiquement conçues pour les réseaux de distribution d'eau potable. Certifiées ACS, elles garantissent la neutralité sanitaire des matériaux en contact avec l'eau destinée à la consommation humaine. Ces solutions s'intègrent dans les stations de pompage, les châteaux d'eau et les réseaux de distribution municipaux.

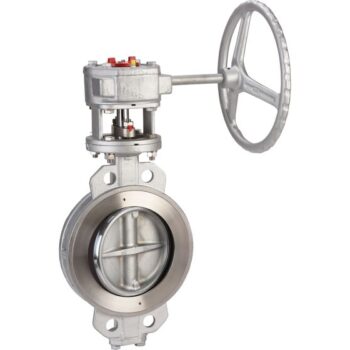

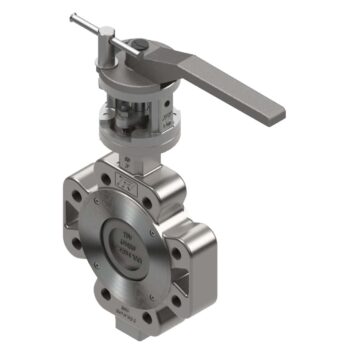

Industrie chimique, pétrochimique et process haute pression : La série 1118 à triple excentration (PN40) représente la solution de référence pour les applications les plus exigeantes en termes de pression, de température et d'étanchéité zéro fuite. Les robinets à papillon double excentration inox PN25 (série 1114) et acier Class 150 (série 1115) sont adaptés aux fluides corrosifs, aux hydrocarbures légers et aux process chimiques continus. La série 1119L (PN10, disponible en DN100 à DN200) répond aux exigences de sécurité renforcée des industries de pointe.
HVAC, industrie agroalimentaire et utilities : Les robinets à papillon double excentration Wafer fonte série 1119 (DN100 à DN250) sont particulièrement adaptés aux circuits de chauffage, climatisation et refroidissement industriel. La version inox 316L (série 1116, PN20, hautes températures) convient aux applications agroalimentaires et pharmaceutiques nécessitant une résistance à la corrosion et une aptitude au nettoyage en place (NEP/CIP). Les versions Wafer compactes permettent une intégration aisée dans les tableaux de robinetterie à faible encombrement axial.
Installation et Maintenance des Robinets à Papillon
L'installation correcte d'un robinet à papillon est déterminante pour sa durée de vie et ses performances d'étanchéité : une mise en œuvre soignée entre brides parallèles, avec joints adaptés, garantit le bon fonctionnement en service.
- Alignement des brides : Vérifier la planéité et le parallélisme des brides de raccordement avant serrage — un défaut d'alignement est la première cause de fuite sur montage Wafer.
- Position d'installation : Les robinets à papillon peuvent être installés en position horizontale ou verticale ; éviter les positions où le disque serait soumis à des charges hydrauliques asymétriques importantes en position partiellement ouverte.
- Couple de serrage des boulons : Respecter les couples de serrage préconisés par le fabricant (DIN 3202 F4 et NF29323 pour manchettes) et procéder à un serrage croisé et progressif en étoile.
- Vérification périodique du presse-étoupe : Contrôler l'étanchéité au niveau de l'axe de commande à chaque inspection préventive ; resserrer ou remplacer le garniture si nécessaire selon les prescriptions constructeur.
- Lubrification et actionnement : Les robinets équipés de réducteur manuel doivent être actionnés périodiquement pour éviter le grippage du mécanisme, particulièrement en installation fixe rarement manœuvrée.
Questions Fréquentes sur les Robinets à Papillon
Quelle est la différence entre un robinet à papillon double excentration et triple excentration ?
Un robinet à papillon double excentration (séries 1114, 1115, 1116, 1119
) présente une géométrie optimisée avec le centre du disque décalé par rapport à celui du siège, réduisant ainsi les contraintes de fermeture et l'usure prématurée. Un robinet à papillon triple excentration ajoute un second décalage radial du siège lui-même, offrant une étanchéité supérieure, une meilleure tenue en pression et une durée de vie prolongée — particulièrement intéressant pour les applications critiques et les hautes pressions (PN25-PN40).
Peut-on installer un robinet à papillon en position verticale avec axe horizontal ?
Oui, les robinets à papillon acceptent l'installation en configuration verticale ou horizontale. Cependant, il faut s'assurer que l'axe de commande est compatible avec cette orientation et que les paliers de l'arbre supportent correctement les charges gravitaires du disque. Consulter la documentation technique du fabricant et vérifier que le couple de manœuvre reste acceptable en position verticale.
Quel est l'intervalle de maintenance recommandé pour un robinet à papillon en service continu ?
Pour les installations en service continu (chauffage, climatisation, utility), un contrôle annuel de l'étanchéité du presse-étoupe et une vérification visuelle du bon état du corps sont recommandés. Un remplacement du joint torique de l'axe est généralement conseillé tous les 3 à 5 ans selon l'agressivité du fluide et les conditions de température.
