Vannes à commandes pneumatiques
Vannes à commandes pneumatiques : 30 gammes en ligne, dont 20 en stock, du DN15 au DN100. Prix affichés sans demande de devis : de 24,10 € à 12 210 € HT selon le modèle et le diamètre. Premier prix en stock en DN50 : 1 665 € HT, en DN100 : 6 671 € HT. Marque : Sectoriel. Catalogue au 18/11/2026. Les vannes pneumatiques regroupent les robinets à boisseau sphérique, à papillon ou à opercule équipés d'un actionneur pneumatique quart de tour, pour une ouverture/fermeture automatisée sans intervention manuelle. Elles s'utilisent en process industriel, traitement de l'eau, agroalimentaire ou chimie, partout où une vanne doit être pilotée à distance ou cadencée. Actionneur simple ou double effet : comment choisir L'actionneur simple effet revient en position de sécurité (ouvert ou fermé) par ressort dès la coupure d'air, adapté aux applications où une fermeture de sécurité est exigée. L'actionneur double effet utilise l'air comprimé dans les deux sens de rotation, pour un couple plus régulier sur les grands diamètres, mais sans rappel automatique en cas de coupure. La fixation actionneur/vanne suit la norme ISO 5211, qui garantit l'interchangeabilité entre fabricants pour un même diamètre et un même couple. Critères de sélection Couple de manœuvre requis (fonction du DN, de la pression de service et du type de vanne) Pression d'air disponible sur le réseau pneumatique du site Comportement souhaité en cas de coupure d'air (sécurité ouverte, sécurité fermée, ou maintien de position) Matière du corps et du joint selon le fluide véhiculé Pour arbitrer entre une vanne pneumatique et une électrovanne selon l'application, voir notre comparatif vanne pneumatique / électrovanne. Gammes disponibles Robinets à boisseau sphérique à actionneur, vannes à papillon automatisées (voir aussi la gamme robinets à papillon), kits d'automatisation et accessoires de commande. Devis professionnel sous 24 h.
-
Actionneur électrique S.MULTI pour vannes à papillon, Couple 60Nm à 250Nm
Vannes à commandes pneumatiques
Actionneur électrique triphasé 400V pour automatisation de robinets à papillon, couple de 60Nm à 250Nm. Conçu pour l'industrie HVAC, traitement d'eau et process industriels. Compatible avec vannes manuelles existantes, tension 400V 50Hz, commande tout ou rien.
- Réf.
- 3
dès 2326,00 € HT En stockChoisir Actionneur électrique S.MULTI pour vannes à papillon, Couple 60Nm à 250Nm -
Actionneur électrique SQ 05.2 400V 50Hz, Couple 50-150Nm
Vannes à commandes pneumatiques
Actionneur électrique industriel SQ 05.2 pour vannes à papillon ou robinets à boisseau, alimentation 400V 50Hz, couple réglable 50-150Nm, temps de manœuvre 11s. Idéal pour automatisation de process HVAC, eau industrielle ou gaz, compatible normes F5/F7.
- Réf.
- 5
dès 2240,00 € HT Délai à confirmerChoisir Actionneur électrique SQ 05.2 400V 50Hz, Couple 50-150Nm -
Actionneur pneumatique double effet ADA 20DE à 200DE DB, Sectoriel
Vannes à commandes pneumatiques
Actionneur pneumatique double effet ADA série 20DE à 200DE. Conçu pour automatiser vannes quart de tour en milieu industriel. Disponible en 13 variantes de couple, alimentation air comprimé. 13 variantes disponibles pour installations B2B.
- Réf.
- 13
dès 119,00 € HT En stockChoisir Actionneur pneumatique double effet ADA 20DE à 200DE DB, Sectoriel -
Actionneur pneumatique double effet AP Alphair, AP 42 à AP 125
Vannes à commandes pneumatiques
Actionneur pneumatique double effet AP Alphair. 90°, pignon-crémaillère, aluminium anodisé, joints NBR. Couple à 6 bar de 13 Nm (AP 42) à 361 Nm (AP 125). Platine ISO 5211, interface NAMUR, alimentation 1 à 10 bar, -20 °C à +80 °C.
- Réf.
- 8
dès 107,00 € HT En stockChoisir Actionneur pneumatique double effet AP Alphair, AP 42 à AP 125 -
Actionneur pneumatique double effet RE Alphair à réglage externe, RE 43 à RE 241
Vannes à commandes pneumatiques
Actionneur pneumatique double effet RE Alphair. 90°, double butée à réglage externe ±5°, aluminium anodisé, joints NBR. Couple à 6 bar de 13 Nm (RE 43) à 2 235 Nm (RE 241). ISO 5211, NAMUR, ATEX Ex II 2 GD c, EN 15714-3.
- Réf.
- 13
dès 107,00 € HT En stockChoisir Actionneur pneumatique double effet RE Alphair à réglage externe, RE 43 à RE 241 -
Actionneur pneumatique double effet RE PTFE C5M Alphair, RE 43 à RE 271
Vannes à commandes pneumatiques
Actionneur pneumatique double effet RE revêtu PTFE. Protection C5M selon ISO 12944, double butée à réglage externe ±5°. RE 43 à RE 271, 13 à 3 235 Nm à 6 bar. ISO 5211, NAMUR, ATEX, SIL 3.
- Réf.
- 14
dès 182,00 € HT En stockChoisir Actionneur pneumatique double effet RE PTFE C5M Alphair, RE 43 à RE 271 -
Actionneur pneumatique inox double effet APINOX, AP 42 à AP 125
Vannes à commandes pneumatiques
Actionneur pneumatique inox double effet APINOX. 90°, pignon-crémaillère, corps et flasques inox 316. AP 42 à AP 125. Platine ISO 5211, interface NAMUR, alimentation 1 à 10 bar, -20 °C à +80 °C.
- Réf.
- 8
dès 459,00 € HT Délai à confirmerChoisir Actionneur pneumatique inox double effet APINOX, AP 42 à AP 125 -
Actionneur pneumatique inox simple effet APINOX, APS 42 à APS 125
Vannes à commandes pneumatiques
Actionneur pneumatique inox simple effet APINOX. 90°, retour par ressorts, corps et flasques inox 316. APS 42 à APS 125. Platine ISO 5211, interface NAMUR, -20 °C à +80 °C.
- Réf.
- 8
dès 433,00 € HT Délai à confirmerChoisir Actionneur pneumatique inox simple effet APINOX, APS 42 à APS 125 -
Actionneur pneumatique Prisma PP10S simple effet polyamide, Couple jusqu’à 100 Nm
Vannes à commandes pneumatiques
Actionneur pneumatique 90° simple effet PP10S en polyamide renforcé fibre de verre. Technologie piston-crémaillère, couple 100 Nm, raccordement 1/4" G, fonctionnement 3-8 bar. Idéal motorisation vannes 1/4 de tour en environnements corrosifs.
- Réf.
- 1
-
Actionneur pneumatique Prisma PP20S simple effet polyamide, 90°
Vannes à commandes pneumatiques
Actionneur pneumatique 90° simple effet Prisma PP20S, corps polyamide chargé fibre de verre, couple jusqu'à 100 Nm à 6 bar. Motorisation double effet de vannes 1/4 de tour, sans entretien, technologie piston-crémaillère.
- Réf.
- 1
472,00 € HT En stockChoisir Actionneur pneumatique Prisma PP20S simple effet polyamide, 90° -
Actionneur pneumatique simple effet APS Alphair, APS 42 à APS 420
Vannes à commandes pneumatiques
Actionneur pneumatique simple effet APS Alphair. 90°, retour par ressorts (normalement fermé), aluminium anodisé, joints NBR. APS 42 à APS 420, couple jusqu'à 1 500 Nm à 6 bar. Platine ISO 5211, interface NAMUR, -20 °C à +80 °C.
- Réf.
- 13
dès 125,00 € HT En stockChoisir Actionneur pneumatique simple effet APS Alphair, APS 42 à APS 420 -
Actionneur pneumatique simple effet ASR 20SE à 200SE DB, Sectoriel
Vannes à commandes pneumatiques
Actionneur pneumatique double effet série ASR SE DB, disponible de 20 à 200 Nm. Conçu pour automatiser vannes quart de tour et robinets à papillon en régulation ou tout-ou-rien. 11 variantes disponibles pour installations B2B.
- Réf.
- 11
dès 119,00 € HT En stockChoisir Actionneur pneumatique simple effet ASR 20SE à 200SE DB, Sectoriel
Les vannes pneumatiques regroupent les robinets à boisseau sphérique, à papillon ou à opercule équipés d’un actionneur pneumatique quart de tour, pour une ouverture/fermeture automatisée sans intervention manuelle. Elles s’utilisent en process industriel, traitement de l’eau, agroalimentaire ou chimie, partout où une vanne doit être pilotée à distance ou cadencée.
Actionneur simple ou double effet : comment choisir
L’actionneur simple effet revient en position de sécurité (ouvert ou fermé) par ressort dès la coupure d’air, adapté aux applications où une fermeture de sécurité est exigée. L’actionneur double effet utilise l’air comprimé dans les deux sens de rotation, pour un couple plus régulier sur les grands diamètres, mais sans rappel automatique en cas de coupure.
La fixation actionneur/vanne suit la norme ISO 5211, qui garantit l’interchangeabilité entre fabricants pour un même diamètre et un même couple.
Critères de sélection
Couple de manœuvre requis (fonction du DN, de la pression de service et du type de vanne)
Pression d’air disponible sur le réseau pneumatique du site
Comportement souhaité en cas de coupure d’air (sécurité ouverte, sécurité fermée, ou maintien de position)
Matière du corps et du joint selon le fluide véhiculé
Pour arbitrer entre une vanne pneumatique et une électrovanne selon l’application, voir notre comparatif vanne pneumatique / électrovanne.
Gammes disponibles
Robinets à boisseau sphérique à actionneur, vannes à papillon automatisées (voir aussi la gamme robinets à papillon), kits d’automatisation et accessoires de commande. Devis professionnel sous 24 h.
Vannes à Commandes Pneumatiques : Automatisation et Performance Industrielle
Découvrez la gamme vannes à commandes pneumatiques de Neovanne, conçue pour l'automatisation fiable du sectionnement et de la régulation des fluides industriels en DN 1/2" à 2" (DN 15 à 40 en version NF). Des corps tout inox résistants à la corrosion aux actionneurs pneumatique simple ou double effet, chaque solution garantit rapidité d'action et robustesse mécanique dans les environnements les plus exigeants. Ces vannes pneumatiques se complètent idéalement avec nos électrovannes de pilotage industriel et nos vannes à boisseau sphérique automatisables pour constituer des boucles de régulation complètes.
✓ Construction inox certifiée : Corps inox HF et inox Arès en DN 1/2", 1", 1"1/4, 1"1/2, 2", résistance corrosion et milieux agressifs garantie
✓ Automatisation sécurisée : Actionneurs pneumatiques simple et double effet, électrovanne pilote 3/2 aluminium anodisé, disconnecteur BA 575 PN10 intégré
✓ Conformité normative : Gamme NF disponible (Vanne pneumatique ARES Type 1470 NF, Inox Arès NF), DN 15, 20, 25, 32, 40 selon norme française
✓ Polyvalence de raccordement : Montage taraudé, à souder (soudure sécurisée gamme Inox Arès), à brides ou clamp selon série et application
Neovanne propose sept références complémentaires dans la catégorie vannes à commandes pneumatiques, couvrant l'ensemble des besoins d'automatisation en robinetterie industrielle. La vanne pneumatique Inox HF est spécifiquement développée pour les performances en milieu agressif, tandis que la gamme Inox Arès se décline en version standard (résistance à la corrosion), en version NF à soudure sécurisée et en version ARES Type 1470 NF conforme aux prescriptions françaises en DN 15 à 40. Le disconnecteur BA 575 PN10 complète l'offre pour les systèmes nécessitant une intégration de protection contre le retour d'eau, disponible en DN 1/2" à 2". L'électrovanne MH Pilote 3/2 en aluminium anodisé assure le pilotage pneumatique de l'ensemble de ces actionneurs, tandis que le robinet de réglage manuel ARES Série 1457 permet une régulation fine du débit en DN 1/2", 1", 1"1/4, 1"1/2 et 2". Pour les applications nécessitant une coupure nette à grand passage, notre gamme de robinets à papillon à commande pneumatique et de vannes à soupape pour régulation précise vient compléter cette offre d'automatisation. Les applications de sectionnement avec protection basse pression peuvent également s'appuyer sur nos vannes à guillotine pour fluides chargés.
Solutions par Application
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|

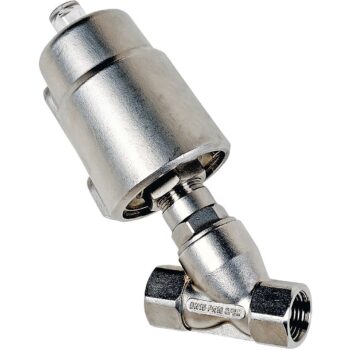

| Vanne pneumatique Inox HF | Chimie, traitement de l'eau, milieux agressifs et corrosifs | Corps tout inox, DN 1/2" à 2", haute performance en milieu agressif |
| Vanne Pneumatique ARES Type 1470 NF / Inox Arès NF | Réseaux eau potable, installations soumises à certification NF | DN 15, 20, 25, 32, 40, conformité NF, soudure sécurisée (Arès NF), DN 1/2" à 2" |
| Disconnecteur BA 575 PN10 | Protection contre le retour d'eau, intégration système, réseaux PN10 | Pression nominale PN10, DN 1/2" à 2", intégration système complète |

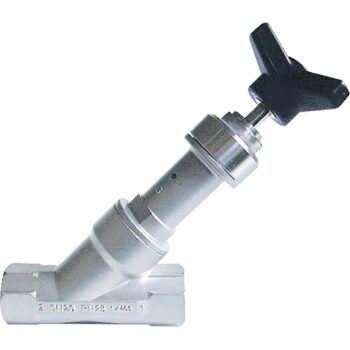

| Robinet de Réglage Manuel ARES Série 1457 | Régulation manuelle de débit, circuits de contournement, by-pass | DN 1/2", 1", 1"1/4, 1"1/2, 2", réglage fin du débit, série 1457 |

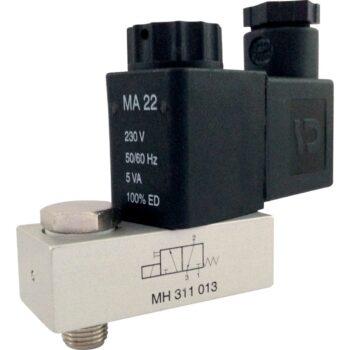

| Électrovanne MH Pilote 3/2, Aluminium Anodisé | Pilotage pneumatique d'actionneurs, commande à distance | Fonction 3/2 voies, corps aluminium anodisé, pilotage électropneumatique |
Spécifications Techniques
Caractéristiques de la Gamme
- Diamètres nominaux : DN 1/2" (15), DN 1" (25), DN 1"1/4 (32), DN 1"1/2 (40), DN 2" (50) selon série, gamme NF en DN 15, 20, 25, 32, 40
- Pression nominale : PN10 (Disconnecteur BA 575), consultez les fiches produit pour les autres séries
- Matériaux corps : Inox (vannes HF, Arès, Arès NF), aluminium anodisé (électrovanne MH Pilote 3/2)
- Types d'actionnement : Pneumatique simple effet, pneumatique double effet, pilotage électropneumatique 3/2
- Modes de raccordement : Taraudé, à souder (soudure sécurisée gamme Arès NF), à brides selon référence
- Gamme de réglage : Robinet de réglage manuel ARES Série 1457 en DN 1/2" à 2" pour régulation précise du débit
Normes et Certifications
- NF : Vanne Pneumatique ARES Type 1470 NF et Vanne Pneumatique Inox Arès NF, certification française eau potable et réseaux normés
- PN10 : Disconnecteur BA 575, pression nominale conforme aux exigences des systèmes de protection
- CE : Directive Équipements sous Pression (DESP) applicable selon catégorie de produit
- Matériaux inox : Résistance à la corrosion certifiée pour les environnements chimiques et agressifs (gamme HF et Arès)
Secteurs d'Application
Traitement de l'eau et réseaux sanitaires : La gamme NF (ARES Type 1470 NF et Inox Arès NF) répond aux exigences des installations d'eau potable, de distribution et de traitement des eaux industrielles. Le disconnecteur BA 575 PN10 protège les réseaux contre tout risque de contamination par retour d'eau, en configuration intégrée sur des DN de 1/2" à 2". Ces produits conviennent également aux réseaux d'eau chaude sanitaire et aux circuits de chauffage collectif soumis à certification.
Industrie chimique, pharmaceutique et agroalimentaire : La vanne pneumatique Inox HF et les vannes Inox Arès sont développées pour les milieux corrosifs, les fluides agressifs et les environnements nécessitant une hygiène poussée. Le corps tout inox résiste aux acides, bases diluées et produits désinfectants utilisés dans les process pharmaceutiques et agroalimentaires. Le raccordement à souder sécurisé (gamme Arès NF) garantit l'étanchéité en conditions de nettoyage CIP/SIP.
Automatisation industrielle, air comprimé et pneumatique : L'électrovanne MH Pilote 3/2 en aluminium anodisé est conçue pour le pilotage d'actionneurs pneumatiques dans les systèmes d'automatisation industrielle, les îlots de vannes et les armoires pneumatiques. Elle s'intègre nativement avec les actionneurs de la gamme pour former des boucles d'asservissement fiables. Pour les applications de régulation de débit précis, le robinet de réglage manuel ARES Série 1457 constitue le complément idéal aux vannes tout-ou-rien pneumatiques dans les circuits de by-pass et de contournement. Ces solutions trouvent également leur place dans les applications de régulation à pointeau haute précision ou en association avec des robinets à papillon pour grands diamètres.
Installation et Maintenance
Les vannes à commandes pneum
atiques se montent en ligne sur le circuit en respectant le sens d'écoulement indiqué par la flèche gravée sur le corps. Pour les installations en milieu corrosif (gamme Inox HF et Arès), prévoir un environnement ventilé et éviter les condensations directes sur les éléments métalliques. L'électrovanne MH Pilote 3/2 doit être alimentée en air sec (< 5 µm, point de rosée −40°C) pour garantir la durée de vie du clapet.
Maintenance préventive : Contrôler annuellement l'étanchéité des joints (gamme Arès certifiée NF : remplacement tous les 3 ans). Nettoyer les filtres d'admission d'air sur l'électrovanne tous les 6 mois en environnement poussiéreux. Pour les vannes inox en chimie agroalimentaire, un essai d'étanchéité ISO 1149 est recommandé après chaque nettoyage CIP intensif. Les robinets de réglage ARES Série 1457 ne nécessitent pas de maintenance spécifique hormis la vérification du serrage de la vis de réglage tous les 12 mois.
Questions Fréquentes
Q : Quelle pression d'air pilot suffit pour l'électrovanne MH Pilote 3/2 ?
R : Une pression pilote minimale de 0,5 bar est requise. Pour une performance optimale en régulation d'actionneurs, prévoir 2 à 4 bar sur la ligne d'alimentation principale.
Q : Les vannes Arès NF conviennent-elles aux réseaux d'eau chaude sanitaire à 60°C ?
R : Oui, la gamme Arès NF certifiée est homologuée jusqu'à 65°C en continu et 90°C en pic court. Vérifier le classement température du joint d'étanchéité selon la norme NF EN 1287.
Pour aller plus loin : vérifier l’interchangeabilité entre vanne et actionneur selon ISO 5211.
