Clapets anti retour à levée verticale
Clapets anti retour à levée verticale : 5 gammes en ligne, toutes en stock, du DN15 au DN40. Prix affichés sans demande de devis : de 48,57 € à 1 092 € HT selon le modèle et le diamètre. Marque : Sferaco. Catalogue au 19/11/2026.
-

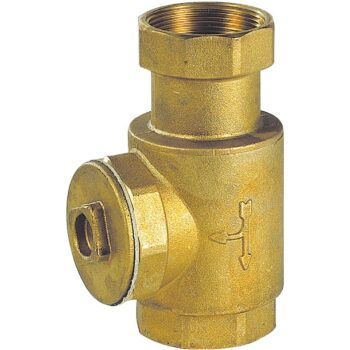

Clapet anti-retour Laiton/Caoutchouc PN16 BSP - Économie polyvalente
Clapets anti retour à levée verticale, Clapets anti retour et crepines
Clapet de non-retour pendule à levée verticale REF.308 en laiton CW617N pour réseaux d’eau. Installation verticale ou d’équerre, PN16, 0-90°C. Raccordement femelle BSP ” à DN2″. Maintenance facilitée par bouchon de visite. Joint caoutchouc naturel. Certifié ISO 9001:2015. Fabrication française.
- DN
- DN1" à DN1"1/2
- PN
- 16
- Réf.
- 3
dès 63,72 € HT En stockChoisir Clapet anti-retour Laiton/Caoutchouc PN16 BSP - Économie polyvalente -

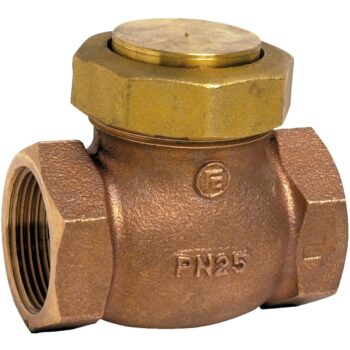

Clapet Non Retour Bronze à Levée Verticale 1/4 - Fiabilité longue
Clapets anti retour à levée verticale, Clapets anti retour et crepines
Clapet Non Retour Bronze /4″ Série 350. Corps bronze, clapet PTFE ou inox, siège inox. Raccordement femelle/femelle BSP, PS 25 bar, TS -10°C à +180°C. Montage horizontal uniquement. Certifié CE. Idéal pour réseaux d’adduction, distribution d’eau et chauffage. Références 350002 à 350005.
- DN
- DN1/4" à DN2"
- PN
- 25
- Réf.
- 8
dès 91,64 € HT En stockChoisir Clapet Non Retour Bronze à Levée Verticale 1/4 - Fiabilité longue -

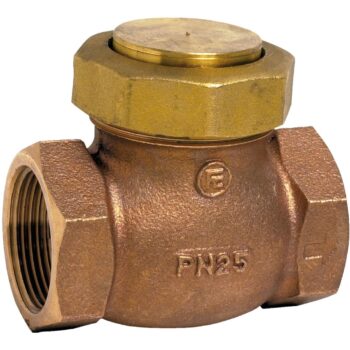

Clapet Non Retour Bronze à Levée Verticale Siège PTFE BSP- Résistance chimique+
Clapets anti retour à levée verticale, Clapets anti retour et crepines
Clapet Non Retour Bronze /4″-2″ Série 354. Corps bronze, clapet PTFE, siège inox. Raccordement femelle BSP, PS 16 bar, TS 0°C à +60°C. Montage horizontal. Certifié CE. Pour chauffage, adduction et distribution d’eau. Références 354002 à 354009.
- DN
- DN1/4" à DN2"
- PN
- 25
- Réf.
- 8
dès 80,97 € HT En stockChoisir Clapet Non Retour Bronze à Levée Verticale Siège PTFE BSP- Résistance chimique+ -

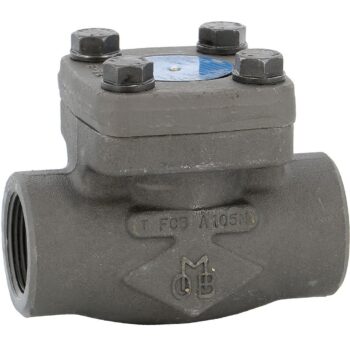

Clapet piston Acier A105N CL800 NPT - HP industrielle
Clapets anti retour à levée verticale, Clapets anti retour et crepines
Clapet Non Retour Acier à Piston Série 313. Corps acier forgé ASTM A105N, piston inox ASTM A276 type 410, ressort inox 302. Class 800, TRIM 8 ( stellite), taraudé NPT. PS 136 bar, TS -29°C à +425°C. Surface phosphatée. Certifié CE et ATEX. Idéal pour industries pétrolières, vapeur et haute pression. Références 313004 à 313005.
- DN
- DN1 à DN2"
- PN
- 138
- Réf.
- 7
dès 48,57 € HT En stockChoisir Clapet piston Acier A105N CL800 NPT - HP industrielle -

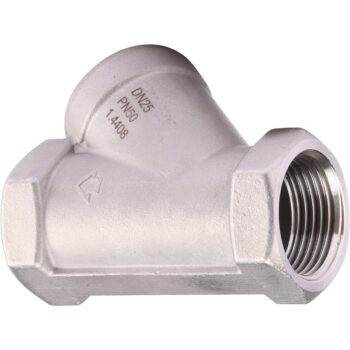

Clapet piston Piston Inox PTFE Femelle BSP - Performance HP anticorrosion
Clapets anti retour à levée verticale, Clapets anti retour et crepines
Clapet Non Retour à Piston Inox /4” Série 325. Corps inox ASTM A351 CF8M, joint PTFE. Taraudé femelle BSP, PS 16 bar, TS -29°C à +180°C. Encombrement court, montage toutes positions. Certifié CE et ATEX. Idéal pour chimie, pétrochimie, hydraulique, eau et air comprimé. Références 325002 à 325011.
- DN
- DN15 à DN3"
- Réf.
- 13
dès 67,98 € HT En stockChoisir Clapet piston Piston Inox PTFE Femelle BSP - Performance HP anticorrosion
Clapets Anti-Retour à Levée Verticale : Protection Fiable des Réseaux Fluides Industriels
Les clapets anti-retour à levée verticale garantissent une protection efficace contre les retours de fluide dans les installations industrielles, en combinant étanchéité performante et résistance mécanique durable. Conçus pour une installation en position verticale avec flux ascendant, ils conviennent aussi bien aux réseaux d'eau potable et de chauffage qu'aux circuits industriels sous haute pression. Cette gamme complète notre offre de clapets anti-retour simple battant pour réseaux industriels et de clapets de pied crépine pour aspiration et protection de pompes.
✓ Gamme disponible du DN 1/4" au DN 1"1/2, 5 références adaptées à chaque besoin
✓ Pressions nominales de PN16 à PN138 (138 bar) selon modèle
✓ Matériaux : laiton, bronze, inox AISI 316, acier carbone A105N
✓ Raccordements BSP femelle et NPT, sièges PTFE ou caoutchouc selon fluide
Solutions par Application
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|
| Clapet laiton / caoutchouc BSP | Réseaux d'eau froide et chaude, chauffage, irrigation | PN16, raccordement BSP femelle, solution économique polyvalente |
| Clapet bronze / siège PTFE BSP | Distribution d'eau, fluides légèrement chargés, milieux humides | PN25, siège PTFE résistance chimique renforcée, raccordement BSP |
| Clapet bronze levée verticale DN 1/4" BSP | Réseaux industriels compacts, instrumentation, utilités | PN25, DN 1/4", fiabilité longue durée, bronze anticorrosion |
| Clapet piston inox PTFE BSP | Industrie chimique, agroalimentaire, milieux corrosifs | Inox AISI 316, joint PTFE, DN 1/4" à DN 1"1/2, raccordement BSP femelle |
| Clapet piston acier A105N CL800 NPT | Pétrochimie, gaz, vapeur, haute pression industrielle | PN138 (138 bar), acier carbone A105N, raccordement NPT, classe CL800 |
Spécifications Techniques
Caractéristiques de la Gamme
- Diamètres nominaux : DN 1/4", DN 1/2", DN 1", DN 1"1/4, DN 1"1/2 selon référence
- Pressions nominales : PN16 (laiton/caoutchouc), PN25 (bronze/PTFE), jusqu'à PN138 (acier A105N CL800)
- Matériaux corps : laiton, bronze, inox AISI 316, acier carbone A105N
- Matériaux d'étanchéité : PTFE (résistance chimique, haute température), caoutchouc (usage général eau)
- Types de raccordement : fileté BSP femelle (gaz cylindrique), fileté NPT (standard américain)
- Principe de fonctionnement : piston ou clapet à levée axiale verticale, ouverture par pression différentielle du fluide
- Position de montage : verticale avec flux ascendant (préconisée), certains modèles admettent montage horizontal
Normes et Certifications
- Raccordements BSP : conformes EN ISO 228-1
- Raccordements NPT : conformes ASME B1.20.1
- Acier A105N CL800 : conforme ASTM A105N, classe ASME CL800
- Compatibilité eau potable : matériaux sélectionnés conformes aux exigences ACS (laiton, bronze) selon modèle
- Pression d'épreuve : testée en usine selon les standards applicables à chaque classe de pression
Secteurs d'Application
Industrie chimique et pétrochimique : Le clapet piston acier A105N CL800 NPT résistant à 138 bar s'impose dans les circuits de process pétrochimiques, les réseaux vapeur et les installations gaz haute pression. L'inox AISI 316 avec siège PTFE répond aux contraintes des fluides corrosifs, des solvants et des produits chimiques agressifs, en garantissant une étanchéité durable sans dégradation du siège.
Eau potable, traitement de l'eau et réseaux HVAC : Les versions bronze et laiton avec raccordement BSP sont idéales pour la protection des réseaux d'eau froide et chaude sanitaire, des circuits de chauffage et des installations de climatisation. Le bronze à siège PTFE PN25 offre une longévité accrue sur les réseaux en distribution continue soumis aux variations de pression, tout en restant compatible avec les contraintes des fluides alimentaires et de distribution publique.
Industrie agroalimentaire et pharmaceutique : Le clapet piston inox PTFE BSP est recommandé pour les applications en environnement humide, nettoyable ou soumis à des cycles de nettoyage en place (NEP/CIP). La combinaison inox AISI 316 et PTFE garantit une résistance à la corrosion et une neutralité chimique indispensables dans les process agroalimentaires et pharmaceutiques. La gamme de clapets anti-retour à boule inox pour circuits agroalimentaires peut également compléter cette sélection selon la configuration du réseau.
Installation et Maintenance
Les clapets anti-retour à levée verticale sont conçus pour un montage en position verticale avec flux ascendant, condition nécessaire au bon retour gravitaire du piston ou du clapet en position fermée.
- Vérifier impérativement le sens de circulation du fluide avant installation (flèche gravée ou moulée sur le corps du clapet)
- Assurer un serrage au couple adapté pour les raccordements filetés BSP et NPT, utiliser du PTFE ou du joint liquide adapté à la nature du fluide
- Prévoir une inspection périodique du siège et de l'obturateur, notamment en présence de fluides chargés ou après un coup de bélier
- Pour les versions haute pression (CL800, PN138), effectuer un test d'étanchéité après installation avant mise en service définitive
- En cas d'utilisation sur réseau vapeur ou haute température, respecter les plages de température maximales propres à chaque matériau d'étanchéité (PTFE : résistance supérieure à caoutchouc)
Questions Fréquentes
Quelle est la différence entre un clapet anti-retour à levée verticale et un clapet à bille ou à simple battant ?
Le clapet à levée verticale fonctionne grâce à un piston ou un obturateur qui se déplace axialement dans le sens du flux, s'ouvrant sous l'effet de la pression différentielle et se refermant par gravité ou par ressort lorsque le flux s'inverse. Il offre une très bonne étanchéité en position fermée et une perte de charge modérée. Contrairement au clapet à bille, il est mieux adapté aux applications verticales à flux montant et présente moins d'usure de siège en fonctionnement continu.
Dans quelle position faut-il installer un clapet à levée verticale ?
Il est conçu pour un montage vertical avec flux ascendant : le fluide monte et soulève l'obturateur, qui retombe par gravité à l'arrêt. Certains modèles à ressort acceptent aussi l'horizontal ; il faut toujours respecter la flèche de sens gravée sur le corps.
Un clapet à levée verticale limite-t-il le coup de bélier ?
Oui, les versions à ressort se referment rapidement dès l'inversion du flux, ce qui réduit le retour d'onde et le coup de bélier par rapport à un clapet à battant qui claque plus lentement.
Quel matériau choisir selon le fluide ?
Le laiton et le bronze conviennent à l'eau et au chauffage ; l'inox aux fluides corrosifs et à l'alimentaire ; vérifiez la compatibilité du joint de siège (NBR, EPDM, FKM) avec le fluide et la température de service.
