Vannes à guillotine
Vannes à guillotine : 38 gammes en ligne, dont 30 en stock, du DN50 au DN800. Prix affichés sans demande de devis : de 67 € à 16 171 € HT selon le modèle et le diamètre. Premier prix en stock en DN50 : 67 € HT, en DN100 : 147 € HT. Marques : Sferaco et Sectoriel. Catalogue au 18/11/2026.

-
Vanne Guillotine Bidirectionnelle S-GATE
Vanne Guillotine Bidirectionnelle S-GATE pour sectionnement industriel. Corps fonte, pelle inox 304, étanchéité bidirectionnelle avec siège NBR/EPDM/FKM interchangeable. -0, PN10 (selon DN), -10°C à +90°C. Tige non montante, faibles pertes de charge, sans zone de rétention. Idéale pour eau, eaux usées, pâte à papier, pulvérulents, agroalimentaire et chimie. Installation entre brides PN10, maintenance facilitée. Fabrication certifiée ISO 9001:2015.
- DN
- DN50 à DN500
- PN
- 3 / 4 / 6
- Réf.
- 13
dès 264,00 € HT En stockChoisir Vanne Guillotine Bidirectionnelle S-GATE -
Vanne à Guillotine Unidirectionnelle Fonte et Siège Métal/Métal, Série 176
Vanne à Guillotine Unidirectionnelle Série 176 en fonte GJL-250 avec siège métal/métal. Tige montante inox, volant non montant, presse-étoupe PTFE. Raccordement entre brides PN10/16. Pression 10 bar, température -10°C à +90°C. Idéale pour fluides abrasifs, eaux usées, pulvérulents, chimie, agro-alimentaire et pâte à papier. Références 176050 à 176300.
- DN
- DN50 à DN300
- PN
- 6 / 8 / 10
- Réf.
- 9
dès 244,00 € HT En stockChoisir Vanne à Guillotine Unidirectionnelle Fonte et Siège Métal/Métal, Série 176 -
Déflecteur Inox CF8M pour Vanne à Guillotine, DN50 à DN350, SECTORIEL
Déflecteur inox CF8M pour vanne à guillotine, DN50 à DN350. Protection du disque contre l'érosion, réduction turbulences. Série DEF Sectoriel, pièce de rechange et accessoire robinetterie industrielle.
- DN
- DN50 à DN350
- Réf.
- 9
dès 67,00 € HT En stockChoisir Déflecteur Inox CF8M pour Vanne à Guillotine, DN50 à DN350, SECTORIEL -

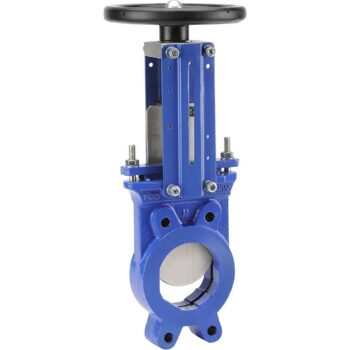

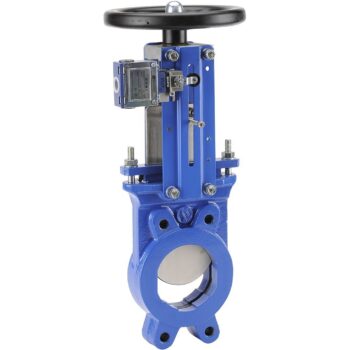

Vanne à Guillotine Bidirectionnelle Fonte Série 178
Vanne à Guillotine Bidirectionnelle Série 178 en fonte GJL-250 avec siège NBR. Contact fin de course en position ouverte, tige non montante en inox, fouloir en fonte. Raccordement entre brides PN10/16. Idéale pour eau, matériaux pulvérulents, applications chimiques, eaux usées et pâte à papier. Références 178051 à 178401.
- DN
- DN50 à DN400
- PN
- 10
- Réf.
- 11
dès 385,00 € HT En stockChoisir Vanne à Guillotine Bidirectionnelle Fonte Série 178 -
Vanne à guillotine bidirectionnelle fonte Sferaco VG 179, DN200 à DN250 PN10
Vanne à guillotine bidirectionnelle à pelle traversante Sferaco VG 179, corps fonte EN GJL-250, siège EPDM, montage entre brides PN10. DN200 et DN250, étanchéité bidirectionnelle, faibles pertes de charge, pour pâte à papier, eaux usées et produits chimiques.
- DN
- DN200 à DN250
- Réf.
- 2
dès 1854,00 € HT En stockChoisir Vanne à guillotine bidirectionnelle fonte Sferaco VG 179, DN200 à DN250 PN10 -
Vanne à guillotine bidirectionnelle fonte VG 179 Sferaco, DN300 et DN350 PN10
Vanne à guillotine bidirectionnelle en fonte EN GJL-250, DN300/DN350 PN10, pour sectionnement de réseaux eau, eaux usées ou produits chimiques. Pelle traversante inox AISI 304, siège EPDM, étanchéité bidirectionnelle et faibles pertes de charge. Raccordement entre brides PN10, te
- DN
- DN300 à DN350
- Réf.
- 2
dès 3483,00 € HT En stockChoisir Vanne à guillotine bidirectionnelle fonte VG 179 Sferaco, DN300 et DN350 PN10 -
Vanne à guillotine bidirectionnelle fonte-inox Sferaco VG 177, DN200 et DN250 PN10
Vanne à guillotine bidirectionnelle PN10 pour sectionnement industriel, corps en fonte EN GJL-250, pelle inox 304 et siège EPDM. Conçue pour réseaux d'eau, eaux usées, pâte à papier et fluides pulvérulents. Raccordement entre brides PN10, étanchéité bidirectionnelle, faible perte
- DN
- DN200 à DN250
- Réf.
- 4
dès 749,00 € HT En stockChoisir Vanne à guillotine bidirectionnelle fonte-inox Sferaco VG 177, DN200 et DN250 PN10 -
Vanne à guillotine bidirectionnelle fonte-inox Sferaco VG 177, DN300 et DN350 PN10
Vanne à guillotine bidirectionnelle PN10 pour sectionnement de réseaux industriels. Corps en fonte EN GJL-250, pelle inox 304, siège EPDM interchangeable. Raccordement entre brides PN10, étanchéité bidirectionnelle, faibles pertes de charge. Idéale pour eau, eaux usées, pâte à pa
- DN
- DN300 à DN350
- Réf.
- 4
dès 1272,00 € HT En stockChoisir Vanne à guillotine bidirectionnelle fonte-inox Sferaco VG 177, DN300 et DN350 PN10 -
Vanne à guillotine bidirectionnelle fonte-inox Sferaco VG 177, DN50 à DN80 PN10
Vanne à guillotine bidirectionnelle PN10 pour sectionnement industriel, corps en fonte EN GJL-250 avec pelle inox 304 et siège EPDM. Raccordement entre brides PN10, étanchéité bidirectionnelle jusqu’à +130°C. Idéale pour eau, eaux usées, agroalimentaire et chimie.
- DN
- DN50 à DN80
- Réf.
- 6
dès 264,00 € HT En stockChoisir Vanne à guillotine bidirectionnelle fonte-inox Sferaco VG 177, DN50 à DN80 PN10 -
Vanne à guillotine bidirectionnelle fonte-inox VG 177 Sferaco, DN100 à DN150 PN10
Vanne à guillotine bidirectionnelle PN10 en fonte (corps) et inox 304 (pelle), siège EPDM pour sectionnement de réseaux eau, eaux usées ou fluides chargés. Raccordement entre brides PN10, étanchéité bidirectionnelle, faibles pertes de charge. DN100, DN125 et DN150 disponibles ave
- DN
- DN100 à DN150
- Réf.
- 6
dès 328,00 € HT En stockChoisir Vanne à guillotine bidirectionnelle fonte-inox VG 177 Sferaco, DN100 à DN150 PN10 -
Vanne à guillotine bidirectionnelle Sferaco VG 179, DN100 à DN150 PN10
Vanne à guillotine bidirectionnelle en fonte EN GJL-250, DN100 à DN150 PN10, pour sectionnement de réseaux eau, eaux usées et produits chimiques. Pelle traversante inox AISI 304, étanchéité EPDM, raccordement entre brides PN10. Idéale pour applications industrielles exigeant une
- DN
- DN100 à DN150
- Réf.
- 3
dès 827,00 € HT En stockChoisir Vanne à guillotine bidirectionnelle Sferaco VG 179, DN100 à DN150 PN10 -
Vanne à guillotine bidirectionnelle Sferaco VG 179, DN50 à DN80 PN10
Vanne à guillotine bidirectionnelle en fonte EN GJL-250, DN50 à DN80, PN10, étanchéité EPDM. Conçue pour le sectionnement de réseaux industriels : eau, eaux usées, produits chimiques poudreux, pâte à papier. Raccordement entre brides PN10, tige non tournante, faibles pertes de ch
- DN
- DN50 à DN80
- Réf.
- 3
dès 607,00 € HT En stockChoisir Vanne à guillotine bidirectionnelle Sferaco VG 179, DN50 à DN80 PN10
Vannes à Guillotine : Solutions Robustes pour Fluides Chargés et Applications Industrielles Exigeantes
Les vannes à guillotine constituent la solution de référence pour l'isolement et le contrôle des fluides chargés, visqueux ou abrasifs dans les installations industrielles. Conçues pour offrir un passage intégral sans obstacle, elles garantissent une perte de charge minimale et une étanchéité fiable même dans les environnements les plus sévères. La gamme Neovanne couvre aussi bien les applications en traitement des eaux usées que l'industrie chimique, agroalimentaire ou la gestion des boues, en complément de nos robinets à papillon pour régulation et isolement sur fluides propres et de nos vannes à boisseau sphérique pour isolement haute pression.
✓ Gamme étendue de DN50 à DN600, versions fonte et inox disponibles
✓ Pressions nominales de PN2 à PN10 selon les séries
✓ Versions unidirectionnelles et bidirectionnelles pour chaque configuration d'installation
✓ Sièges élastomère (EPDM, NBR) ou métal/métal selon la nature du fluide et la température
Solutions par Application
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|
| Vanne guillotine bidirectionnelle fonte Série 178, PN10 | Réseaux d'eaux usées, effluents industriels, stations d'épuration | PN10, corps fonte GG25, passage intégral, étanchéité bidirectionnelle, DN50 à DN600 |
| Vanne guillotine bidirectionnelle S-GATE, PN3 | Boues, fluides chargés basse pression, traitement des eaux | PN3, conception légère, montage compact, étanchéité bidirectionnelle |

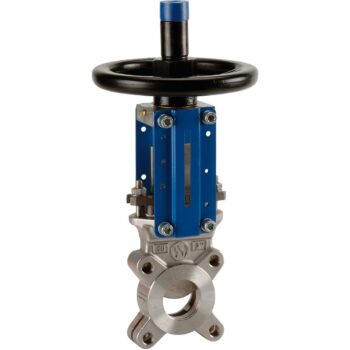

| Vanne guillotine unidirectionnelle inox Série 172 / Série 173, PN4 | Industrie agroalimentaire, chimie, fluides corrosifs | PN4, corps inox 316L, résistance à la corrosion, siège élastomère, hygiène renforcée |
| Vanne guillotine unidirectionnelle fonte siège métal/métal Série 176, PN6 | Fluides abrasifs, pulpes, applications haute température | PN6, siège métal/métal, résistance à l'abrasion et aux températures élevées, corps fonte |
| Vanne guillotine unidirectionnelle fonte siège EPDM Série 171, PN4 | Eau potable, fluides alimentaires, industries pharmaceutiques | PN4, siège EPDM, compatibilité alimentaire, étanchéité souple sur fluides propres et légèrement chargés |
Spécifications Techniques
Caractéristiques de la Gamme
- Diamètres nominaux : DN50 à DN600 selon les séries
- Pressions nominales : PN2 (Série 170), PN3 (S-GATE), PN4 (Séries 171, 172, 173), PN6 (Série 176), PN10 (Série 178)
- Matériaux corps : Fonte grise GG25 (Séries 170, 171, 176, 178, S-GATE), Inox 316L (Séries 172, 173)
- Matériaux siège : EPDM (Série 171), NBR, métal/métal (Série 176), élastomère haute performance
- Raccordement : Brides conformes aux normes EN (entre brides)
- Type d'écoulement : Passage intégral, perte de charge minimale à pleine ouverture
- Sens d'écoulement : Unidirectionnel (Séries 170, 171, 172, 173, 176) ou bidirectionnel (Série 178, S-GATE)
- Actionnement : Manuel (volant, levier), compatible avec actionneurs pneumatiques et électriques
Normes et Certifications
- Marquage CE : Conforme à la Directive Équipements sous Pression (DESP 2014/68/UE)
- EN 1092 : Brides et leurs assemblages, raccordement standardisé
- ISO 5208 : Essais de pression sur robinetterie industrielle
- ACS (Attestation de Conformité Sanitaire) : Pour les séries en contact avec l'eau potable ou les fluides alimentaires
- EN 12266 : Essais d'étanchéité et de résistance à la pression pour robinetterie industrielle
Secteurs d'Application
Traitement des eaux et assainissement : Les vannes à guillotine sont particulièrement adaptées aux réseaux de collecte et de traitement des eaux usées, où les fluides chargés en matières en suspension, fibres ou particules solides nécessitent un passage intégral sans obstacle. La Série 178 en fonte PN10 et la S-GATE PN3 sont les références privilégiées pour les stations d'épuration, les bassins de décantation et les conduites d'effluents industriels. La conception à passage intégral évite tout colmatage et facilite le nettoyage en place (NEP) des conduites.
Industrie chimique, pétrochimique et agroalimentaire : Les versions inox 316L des Séries 172 et 173 (PN4) sont conçues pour les applications en contact avec des fluides corrosifs, des acides dilués ou des produits alimentaires. La résistance à la corrosion de l'inox 316L, combinée à des sièges EPDM conformes aux normes alimentaires, permet leur utilisation dans les industries pharmaceutiques, la chimie fine et la production agroalimentaire. Pour des conditions d'hygiène strictes, ces vannes offrent une étanchéité fiable et une surface intérieure lisse limitant les dépôts.
Industrie minière, papeterie et fluides abrasifs : La Série 176 avec siège métal/métal (PN6) répond aux exigences des applications impliquant des fluides abrasifs tels que les pulpes, les boues de forage, les suspensions minérales ou les effluents de papeterie. Le siège métal/métal assure une durabilité exceptionnelle face à l'abrasion et permet de travailler à des températures plus élevées que les variantes élastomère, là où les vannes à soupape pour régulation sur circuits haute pression ne conviendraient pas en raison de leur géométrie interne.
Installation et Maintenance
L'installation d'une vanne à guillotine requiert une attention particulière à l'orientation de montage et au sens d'écoulement, notamment pour les versions unidirectionnelles des Séries 170 à 176.
- Orientation : Vérifier le sens d'écoulement indiqué sur le corps pour les versions unidirectionnelles, les versions bidirectionnelles (Série 178, S-GATE) peuvent être montées dans les deux sens.
- Position de montage : Ces vannes peuvent être installées en position verticale (tige vers le haut recommandé) ou horizontale selon les séries ; consulter la documentation technique de chaque série.
- Raccordement brides : Utiliser des joints plats adaptés à la nature du fluide et conformes à la pression nominale de la série sélectionnée (PN2 à PN10). Respecter le couple de serrage préconisé pour les goujons de brides.
- Maintenance préventive : Contrôler l'état du siège élastomère et le graissage de la tige de manœuvre annuellement ; pour les versions métal/métal (Série 176), vérifier l'usure des portées après passage de fluides fortement abrasifs.
- Actionneurs : Pour une automatisation du process, ces vannes sont préparées pour recevoir des actionneurs pneumatiques ou électriques en option, se référer à notre gamme de
actionneurs pneumatiques et actionneurs électriques pour plus de détails.
Questions Fréquemment Posées
Quelle est la différence entre une vanne à guillotine et une vanne papillon ?
Les vannes à guillotine offrent une meilleure étanchéité grâce à leur siège plein (élastomère ou métal/métal) et conviennent mieux aux fluides abrasifs. Les vannes papillon, plus légères et compactes, sont préférées pour les applications où l'encombrement axial est limité et les exigences de régulation fine prioritaires.
Puis-je utiliser une vanne à guillotine pour réguler le débit ?
Non. Les vannes à guillotine sont conçues pour l'ouverture/fermeture rapide (« tout ou rien »). Pour une régulation progressive du débit, préférez nos vannes à soupape ou nos vannes de contrôle directionnel.
Quel entretien pour une vanne à guillotine en service permanent ?
Un contrôle annuel du siège et un graissage de la tige sont recommandés. Pour les séries métal/métal en environnement très abrasif, inspectez les portées tous les 6 mois afin de prévenir les fuites de siège.
