Vannes à boisseau sphérique Acier
Vannes à boisseau sphérique Acier : 39 gammes en ligne, dont 25 en stock, du DN8 au DN300. Prix affichés sans demande de devis : de 22,63 € à 29 871 € HT selon le modèle et le diamètre. Premier prix en stock en DN50 : 148,69 € HT, en DN100 : 1 006 € HT. Marques : Sferaco et Sectoriel. Catalogue au 18/11/2026.
-

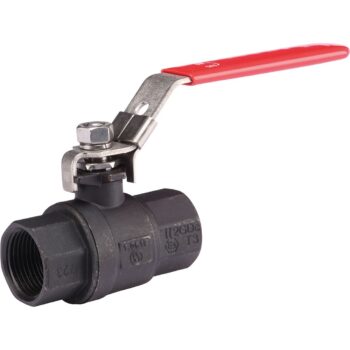

Vanne boisseau Acier Class 800 - Polyvalence très HP
Vannes, Vannes à boisseau sphérique, Vannes à boisseau sphérique Acier

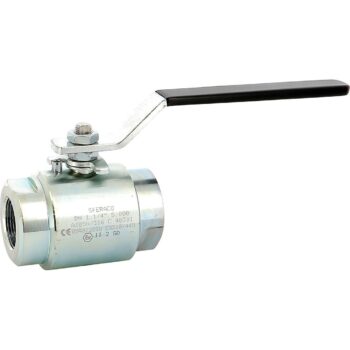

Robinet à Tournant Sphérique 2 Pièces Acier Class800 1/4″ (Série 717). Corps en acier forgé A105N, passage intégral, femelle BSP. Certifié ATEX et Fire-Safe (BS 6755-2). PS 136 bar, -20°C à +180°C. Idéal pour industries chimiques, pharmaceutiques et air comprimé haute pression. Réf. 717002.
- DN
- DN8 à DN50
- PN
- 138
- Réf.
- 16
dès 56,17 € HT En stockChoisir Vanne boisseau Acier Class 800 - Polyvalence très HP -
718, Robinet à Tournant Sphérique 2 Pièces Acier Forgé Class 800 BW
Vannes, Vannes à boisseau sphérique, Vannes à boisseau sphérique Acier
Robinet sphérique série 718 acier forgé A105N Class 800 BW, 136 bar, 180°C. Sécurité feu BS 6755-2, ATEX, NACE MR0175, passage intégral, embouts L100mm SCH.80.
- DN
- DN8 à DN50
- PN
- 138
- Réf.
- 22
dès 83,53 € HT En stockChoisir 718, Robinet à Tournant Sphérique 2 Pièces Acier Forgé Class 800 BW -

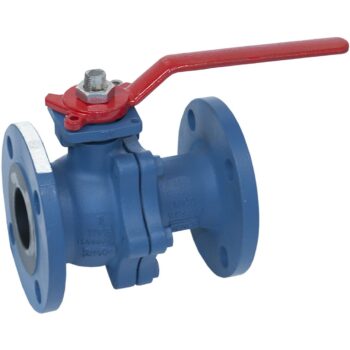

Robinet à boisseau sphérique acier 2 pièces JC Class 300, DN15 à DN300
Vannes à boisseau sphérique Acier
Robinet à tournant sphérique 2 pièces en acier inoxydable ASTM A216 WCB, à brides Class 300 PN50 pour sectionnement de fluides industriels. Sièges PTFE chargé verre pour résistance jusqu’à 230°C, passage intégral, sécurité feu ISO 10497 et ATEX. DN15 à DN300, idéal pour chimie, p
- DN
- DN15 à DN300
- Réf.
- 23
dès 226,00 € HT En stockChoisir Robinet à boisseau sphérique acier 2 pièces JC Class 300, DN15 à DN300 -
Robinet à boisseau sphérique acier 2 pièces JC Valves 340AIS, DN20 à DN100 PN16/40
Vannes à boisseau sphérique Acier
Robinet à boisseau sphérique 2 pièces en acier, raccordement à brides PN16/40 pour sectionnement de fluides industriels (chimie, vapeur, air comprimé). Sièges PTFE chargés inox, passage intégral, axe inéjectable. DN20 à DN100, température -29°C à +260°C, certifications sécurité f
- DN
- DN20 à DN100
- Réf.
- 4
dès 334,00 € HT Délai à confirmerChoisir Robinet à boisseau sphérique acier 2 pièces JC Valves 340AIS, DN20 à DN100 PN16/40 -

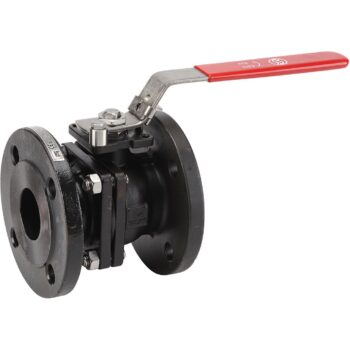

Robinet à boisseau sphérique acier 2 pièces JC Valves, DN80 à DN200 PN16/40
Vannes à boisseau sphérique Acier
Robinet à boisseau sphérique acier 2 pièces à brides PN16/40, gamme JC Valves. Corps en acier EN 1.0619, sièges PTFE chargé graphite pour fluides agressifs (chimie, vapeur, air comprimé). DN80 à DN200, passage intégral, sécurité feu ISO 10497 et ATEX Zone 1&21. Commande par levie
- DN
- DN80 à DN200
- Réf.
- 13
dès 889,00 € HT Délai à confirmerChoisir Robinet à boisseau sphérique acier 2 pièces JC Valves, DN80 à DN200 PN16/40 -
Robinet à boisseau sphérique acier 530AIT Class 300 avec actionneur pneumatique, DN15 à DN150
Vannes à boisseau sphérique Acier
Robinet à boisseau sphérique acier 530AIT Class 300 avec actionneur pneumatique. Le robinet JC 530AIT (corps acier, passage intégral, brides ANSI 300) est livré monté avec un actionneur pneumatique Actreg : ADA double effet ou ASR simple effet à rappel ressort.
- DN
- DN15 à DN150
- Réf.
- 15
-
Robinet à boisseau sphérique acier 530AIT Class 300 avec servomoteur électrique ATEX
Vannes à boisseau sphérique Acier
Robinet à boisseau sphérique acier 530AIT Class 300 avec servomoteur électrique ATEX. Version pour atmosphère explosive du robinet JC 530AIT motorisé : corps acier, passage intégral, brides ANSI 300, servomoteur antidéflagrant SA05X ou NAX06 à NAX100.
- DN
- DN15 à DN150
- Réf.
- 10
dès 1019,00 € HT En stockChoisir Robinet à boisseau sphérique acier 530AIT Class 300 avec servomoteur électrique ATEX -
Robinet à boisseau sphérique acier 530AIT Class 300 avec servomoteur électrique SA/NA
Vannes à boisseau sphérique Acier
Robinet à boisseau sphérique acier 530AIT Class 300 avec servomoteur électrique SA/NA. Le robinet JC 530AIT (corps acier, passage intégral, brides ANSI 300) est livré monté avec un servomoteur électrique : SA03 et SA05 sur les petits diamètres, NA06 à NA100 au-dessus.
- DN
- DN15 à DN150
- Réf.
- 10
dès 668,00 € HT En stockChoisir Robinet à boisseau sphérique acier 530AIT Class 300 avec servomoteur électrique SA/NA -
Robinet à boisseau sphérique acier Adler VS 712, DN32 à DN300 PN25-PN400
Vannes à boisseau sphérique Acier

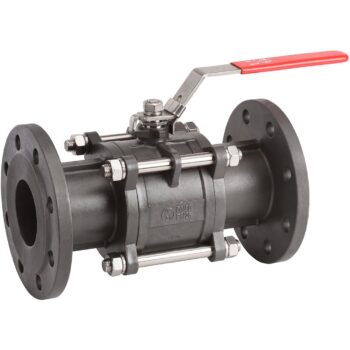

Robinet à boisseau sphérique 3 pièces en acier, conçu pour les applications industrielles exigeantes. Idéal pour fluides neutres ou agressifs, vapeur, gaz et hydrocarbures. Raccordement fileté ou à brides, conforme aux normes EN 12516 et ANSI B16.34 pour pressions jusqu’à PN400.
- Réf.
- 11
dès 125,45 € HT En stockChoisir Robinet à boisseau sphérique acier Adler VS 712, DN32 à DN300 PN25-PN400 -
Robinet à boisseau sphérique acier Adler VS 772, DN65 PN25
Vannes à boisseau sphérique Acier
Robinet sphérique acier Adler VS 772 DN65 PN25, certification PED. Idéal pour l'isolation de fluides industriels sous pression thermique. Conçu pour les montages brisés haute exigence. Robinet à boisseau sphérique acier Adler VS 772, DN65 PN25, DN 65, Acier. 1 références dispon
- DN
- DN65
- Réf.
- 1
621,00 € HT Délai à confirmerChoisir Robinet à boisseau sphérique acier Adler VS 772, DN65 PN25 -
Robinet à boisseau sphérique acier inox JC Valves 316AICG, DN65 à DN200 PN16
Vannes à boisseau sphérique Acier
Robinet à boisseau sphérique 2 pièces en acier inox (EN 1.0619) pour sectionnement industriel, DN65 à DN200 PN16. Sièges PTFE chargé graphite, raccordement à brides RF, passage intégral et sécurité feu ISO 10497. Idéal pour chimie, pétrochimie, vapeur et fluides haute température
- DN
- DN65 à DN200
- PN
- 16
- Réf.
- 16
dès 717,00 € HT En stockChoisir Robinet à boisseau sphérique acier inox JC Valves 316AICG, DN65 à DN200 PN16 -
Robinet à boisseau sphérique acier VS 720 Adler, DN15 à DN80
Vannes à boisseau sphérique Acier
Robinet à boisseau sphérique en acier, conçu pour les circuits industriels de fluides neutres ou agressifs. Corps en acier forgé, étanchéité renforcée, disponible en DN15 à DN80. Idéal pour vapeur, eau, gaz et hydrocarbures sous pression modérée à élevée. Raccordement fileté ou à
- DN
- DN15 à DN80
- Réf.
- 6
dès 158,67 € HT En stockChoisir Robinet à boisseau sphérique acier VS 720 Adler, DN15 à DN80
Vannes à Boisseau Sphérique Acier : Fiabilité en Haute et Ultra-Haute Pression
Spécialisées dans le sectionnement et l'isolement des fluides industriels sous conditions sévères, nos vannes à boisseau sphérique en acier couvrent des plages de pression allant de PN16 jusqu'à PN500 (Class 1500), pour répondre aux exigences des process les plus critiques. Complémentaires aux vannes à boisseau sphérique inox pour milieux corrosifs et aux vannes à boisseau sphérique fonte et laiton à brides, elles constituent le cœur de notre offre pour les environnements industriels haute performance.
✓ Gamme haute et ultra-haute pression : de PN16 jusqu'à PN500 (Class 800 et Class 1500)
✓ Versions 2 pièces acier forgé, 3 voies en L, sièges PEEK pour fluides agressifs
✓ Raccordements variés : BSP, brides PN16 à PN50, bouts à souder BW (Class 800)
✓ Certification ATEX disponible pour utilisation en zones dangereuses (ATEX PN16)
Solutions par Application
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|
| Vanne boisseau acier PN40, Maintenance facile | Réseaux industriels standard, vapeur basse pression, fluides neutres | PN40, construction démontable pour maintenance aisée sur site |
| Vanne boisseau acier PN50, Haute pression à brides | Process industriels pressurisés, DN15 à DN200, raccordement à brides | PN50, disponible en DN15 / 20 / 100 / 150 / 200, connexion bridée |
| Robinet acier forgé 2 pièces Class 800 BW (réf. 718) | Vapeur haute pression, pétrochimie, circuits soudés | PN138 (Class 800), bouts à souder BW, acier forgé |
| Robinet acier 2 pièces siège PEEK Class 1500 | Fluides agressifs, très haute pression, industrie chimique | PN250 (Class 1500), siège PEEK haute résistance chimique et thermique |

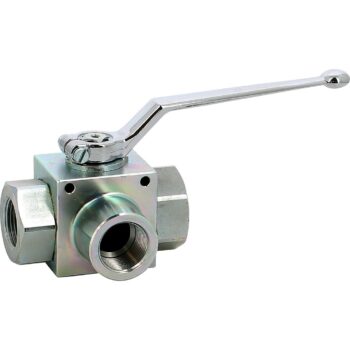

| Vanne 3 voies acier en L PN350 et BSP PN500 | Dérivation de fluides, hydraulique très haute pression, test bancs | PN350 / PN500 (ultra-haute pression), configurations L et BSP |

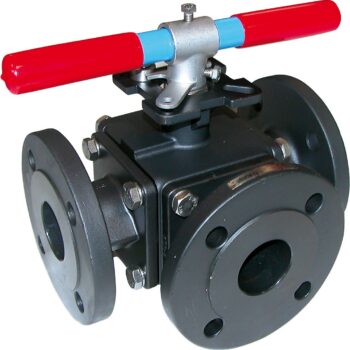

| Vanne 3 voies acier PN16 ATEX | Zones ATEX, atmosphères explosibles, industries à risques | PN16, certification ATEX, sécurité zones dangereuses |
Spécifications Techniques
Caractéristiques de la Gamme
- Matériau corps : Acier au carbone, acier forgé (Class 800 / Class 1500)
- Plages de pression nominale : PN16 à PN40 à PN50 à PN138 (Class 800), PN250 (Class 1500), PN315 à PN350 à PN500
- Diamètres nominaux disponibles : DN15, DN20, DN100, DN150, DN200 (selon référence)
- Raccordements : Fileté BSP, brides (PN16 à PN50), bouts à souder BW (Class 800)
- Sièges : PTFE standard, PEEK pour versions Class 1500 (résistance chimique et thermique renforcée)
- Configurations : 2 voies (standard), 3 voies en L (dérivation)
- Construction : 2 pièces (standard et acier forgé), corps monobloc haute pression
- Actionnement : Manœuvre manuelle par levier (préparation pour automatisation selon version)
Normes et Certifications
- Class 800 / Class 1500 : Conformité ASME B16.34 pour les versions acier forgé haute pression
- ATEX : Certification pour utilisation en atmosphères explosibles (vanne 3 voies PN16 ATEX)
- Directive Équipements sous Pression (DESP / PED 2014/68/UE) : Applicable selon plage de pression
- Marquage CE : Conformité réglementaire pour mise sur le marché européen
- Raccordements BSP : Conformité ISO 228 pour les versions filetées
Secteurs d'Application
Pétrochimie et raffinage : Les vannes à boisseau sphérique en acier forgé Class 800 et Class 1500 sont spécifiquement conçues pour les environnements pétroliers et pétrochimiques où les pressions de service atteignent des niveaux extrêmes (jusqu'à PN500). Les versions avec sièges PEEK offrent une résistance aux hydrocarbures, aux solvants et aux températures élevées, garantissant une étanchéité fiable dans des conditions de process critiques. Les raccordements bout à souder (BW) éliminent tout risque de fuite aux joints et s'imposent dans les installations de raffinage et de transport d'hydrocarbures.
Industrie chimique et process sous pression : Dans les unités de production chimique, les réacteurs et les circuits de transfert de produits agressifs, nos vannes acier PN40 à PN250 assurent un isolement sûr et répétable. La disponibilité de sièges PEEK sur les versions Class 1500 élargit la compatibilité chimique au-delà des matériaux PTFE classiques. Les vannes PN50 à brides (DN15 à DN200) s'intègrent facilement dans les tuyauteries bridées des installations chimiques selon les normes EN 1092.
Hydraulique industrielle, bancs d'essais et zones ATEX : Les versions ultra-haute pression BSP PN315 à PN500 répondent aux besoins spécifiques des circuits hydrauliques haute pression, des bancs d'essais et des équipements de test. Pour les zones classées ATEX (zones 1, 2, 21, 22), notre vanne 3 voies acier PN16 certifiée ATEX constitue la solution de référence pour la dérivation de fluides en atmosphères potentiellement explosibles, notamment dans les industries gazières, chimiques et de traitement de surface.
Installation et Maintenance
Les vannes à boisseau sphérique en acier sont conçues pour une installation en position horizontale ou verticale sur la tuyauterie ; certaines versions, notamment la gamme PN40 à maintenance facilitée, permettent un démontage en ligne sans dépose complète du corps.
- Vérification du sens de montage : Contrôler la direction du flux selon le marquage du corps avant toute mise en service, particulièrement pour les vannes 3 voies en L dont la position du boisseau détermine le circuit actif.
- Couples de serrage brides : Respecter les couples de serrage préconisés selon le PN et le DN ; utiliser des joints neufs conformes à la pression nominale lors de chaque remontage.
- Versions BW (bout à souder) : Le soudage des versions Class 800 doit être réalisé par un soudeur qualifié selon les procédures WPS applicables ; préserver les sièges de la chaleur par un refroidissement adapté pendant l'opération.
- Test d'étanchéité : Effectuer un test de pression hydrostatique à 1,5 fois la pression nominale après installation, conformément aux exigences DESP, avant la première mise en service.
- Entretien périodique : Manœuvrer régulièrement les vannes en service statique pour prévenir le collage du boisseau ; vérifier l'état des presse-étoupes et resserrer si nécessaire pour les versions haute et ultra-haute pression.
Questions Fréquentes
Quelle est la différence entre une vanne PN40 et une vanne PN250 en acier ?
Les vannes PN40 et PN250 diffèrent principalement par leur pression nominale maximale et leur épaisseur de paroi. Les versions PN250 possèdent un corps plus épais et des sièges renforcés pour supporter les pressions extrêmes, tandis que les PN40 offrent une meilleure légèreté et économie pour les applications basse pression. Le choix dépend directement de la pression système et des conditions de service.
Les vannes acier 3 voies sont-elles compatibles avec les fluides agressifs ?
Oui, grâce aux sièges PEEK disponibles sur nos versions Class 1500, les vannes 3 voies acier offrent une compatibilité étendue avec les fluides chimiques agressifs, acides et solvants au-delà du PTFE standard. Cette option garantit une durée de vie prolongée en environnement corrosif.
Puis-je installer une vanne ATEX PN16 en zone 1 ou zone 2 ?
Notre vanne 3 voies acier certifiée ATEX PN16 est homologuée pour les zones 1, 2, 21 et 22, offrant une flexibilité maximale pour les installations en atmosphères potentiellement explosibles. Consultez le certificat d'homologation pour les conditions spécifiques d'utilisation selon votre zone.
