Clapets anti retour double battant

Clapets anti retour double battant : 12 gammes en ligne, dont 10 en stock, du DN40 au DN600. Prix affichés sans demande de devis : de 1,60 € à 21 996 € HT selon le modèle et le diamètre. Premier prix en stock en DN50 : 46,53 € HT, en DN100 : 93,03 € HT. Marque : Sferaco. Catalogue au 19/11/2026.

DN
PN
12 produits

Clapets Anti-Retour Double Battant : Protection Haute Performance des Réseaux Industriels

Les clapets anti-retour double battant constituent la solution de référence pour prévenir les retours de fluide dans les réseaux industriels de moyenne et grande dimension. Grâce à leur conception à deux demi-disques articulés, ils offrent une fermeture rapide et une perte de charge réduite, adaptées aux fortes cadences d'écoulement. Cette gamme complète, disponible de DN50 à DN600, couvre les exigences des installations d'eau potable, de la pétrochimie offshore jusqu'aux réseaux de chauffage industriel. Elle s'intègre naturellement aux solutions de clapets anti-retour simple battant pour réseaux basse pression et de clapets anti-retour à double guidage pour applications haute pression proposées par Neovanne.

✓ Large gamme DN50 à DN600, raccordements bride PN10 à PN25

✓ Matériaux : fonte GG25, inox 316L, superduplex A995 Gr5A, laiton

✓ Certifications ACS eau potable, CE et conformité offshore disponibles

✓ Garnitures EPDM, FKM/Viton et NBR, températures de -10°C à +180°C

Neovanne propose une gamme de sept références de clapets anti-retour double battant couvrant l'ensemble du spectre industriel : des installations d'eau potable certifiées ACS aux environnements offshore les plus agressifs en milieu chloruré. Les corps en fonte GG25 avec clapet inox EPDM de la Série 371 conviennent aux réseaux d'eau et de chauffage, tandis que la version inox 316L avec garniture FKM PN25 répond aux contraintes de la chimie et de la pétrochimie jusqu'à +180°C. Pour les conditions extrêmes en milieu salin ou offshore, le clapet superduplex A995 Gr5A disponible en DN100 à DN250 offre une résistance à la corrosion inégalée. La gamme est complétée par un clapet de pied laiton avec crépine intégrée, idéal pour les pompages en aspiration. Pour des applications nécessitant un guidage central, découvrez également nos clapets anti-retour à double guidage wafer. Les installations nécessitant une protection en fond de cuve ou bac peuvent être complétées par nos clapets de pied avec crépine pour pompes en aspiration.

Solutions par Application

Type de ProduitApplications PrincipalesCaractéristiques Clés

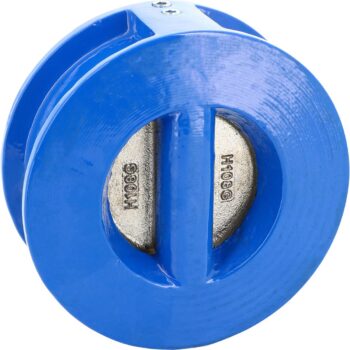

Clapet Fonte/Inox EPDM, Série 371 (PN16)Eau industrielle, chauffage, HVACCorps fonte GG25, clapet inox, -10°C à +110°C

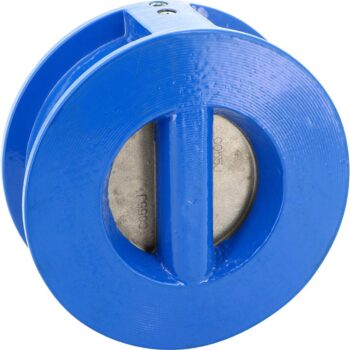

Clapet ACS Fonte/Inox EPDM (PN16)Eau potable, réseaux AEPCertifié ACS, corps fonte, joint EPDM alimentaire
Clapet Inox FKM PN25 (PN10/25)Chimie, pétrochimie, fluides agressifsCorps inox 316L, joint FKM/Viton, jusqu'à +180°C
Clapet Superduplex A995 Gr5A (PN10/16)Offshore, milieu marin chloruré, oil & gasDN100 à DN250, résistance maximale à la corrosion

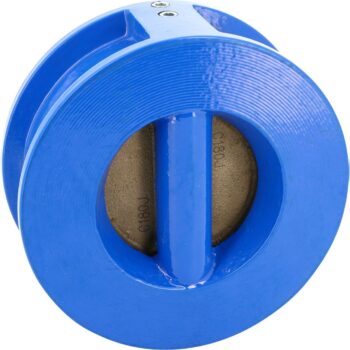

Clapet Fonte/Bronze/Alu NBR (PN16)Installations marines, eau de merCorps fonte, joints NBR, résistance en milieu marin

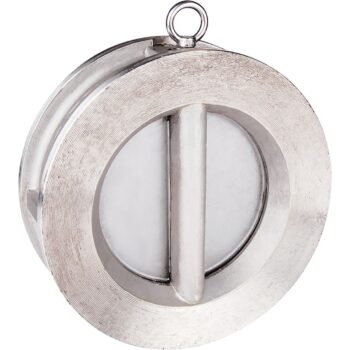

Clapet Inox Métal/Métal HT renforcée (PN16)Vapeur, fluides haute températureSiège métal/métal, tenue à haute température renforcée
Clapet de Pied Laiton avec Crépine (PN10)Pompage en aspiration, eau claireCorps laiton, crépine intégrée, installation verticale

Spécifications Techniques

Caractéristiques de la Gamme

  • Diamètres nominaux disponibles : DN50 à DN600 selon référence (DN100, DN125, DN150, DN200, DN250 pour la gamme superduplex)
  • Pressions nominales : PN10, PN16 et PN25 selon modèle
  • Matériaux de corps : Fonte GG25, inox 316L, superduplex A995 Gr5A, laiton, fonte/bronze/aluminium
  • Matériaux de garniture : EPDM (eau, chauffage), FKM/Viton (chimie, pétrochimie), NBR (applications marines), métal/métal (vapeur haute température)
  • Raccordement : Bride standard EN 1092-2, face à face court type wafer ou bride pleine selon référence
  • Plage de température : -10°C à +110°C (EPDM), -10°C à +180°C (FKM), haute température renforcée (métal/métal)
  • Fluides compatibles : Eau potable, eau industrielle, eau de mer, vapeur, huiles, acides dilués, hydrocarbures, fluides chimiques

Normes et Certifications

  • ACS (Attestation de Conformité Sanitaire) : Clapet anti-retour fonte/inox EPDM pour eau potable, conformité réglementation française
  • Marquage CE : Directive Équipements sous Pression 2014/68/UE
  • EN 13709 : Norme européenne clapets anti-retour industriels
  • ISO 5752 / EN 558 : Face à face et longueur de construction
  • Conformité offshore : Gamme superduplex A995 Gr5A conçue pour les exigences des projets oil & gas en milieu corrosif

Secteurs d'Application

Eau potable et traitement des eaux : Le clapet anti-retour fonte/inox EPDM certifié ACS est spécifiquement conçu pour les réseaux d'adduction d'eau potable (AEP), les stations de traitement et les installations communales. La certification ACS garantit l'absence de migration de substances indésirables vers l'eau destinée à la consommation humaine, conformément à la réglementation française en vigueur. Ces équipements sont dimensionnés pour des pressions de service PN16, compatibles avec les réseaux de distribution publique et industrielle.

Industrie chimique, pétrochimique et offshore : Les environnements chimiques et pétroliers imposent des contraintes sévères en termes de résistance à la corrosion et aux températures élevées. Le clapet inox 316L avec garniture FKM, homologué jusqu'à PN25 et +180°C, répond aux exigences des procédés chimiques impliquant des solvants, acides dilués et hydrocarbures. Pour les installations offshore exposées à l'eau de mer et aux atmosphères salines, le clapet superduplex A995 Gr5A disponible en DN100 à DN250 offre une résistance à la corrosion par piqûres et par crevasses nettement supérieure aux aciers inoxydables standards, garantissant une durée de service optimale en milieu marin.

HVAC, chauffage industriel et réseaux vapeur : Les réseaux de chauffage, de climatisation et de distribution de vapeur requièrent des clapets fiables sur de longues durées de cycle. La Série 371 fonte/inox EPDM couvre les applications eau chaude jusqu'à +110°C en PN16. Pour la vapeur et les fluides à haute température, le clapet inox à siège métal/métal en version renforcée garantit une étanchéité durable sans dégradation élastomérique. Les installations marines et navales trouveront dans la version fonte/bronze/aluminium NBR une solution éprouvée pour la résistance en milieu salin.

Installation et Maintenance des Clapets Double Battant

Les clapets anti-retour double battant s'installent indifféremment en position horizontale ou verticale avec flux ascendant, selon les préconisations du fabricant propres à chaque référence.

  • Respecter impérativement le sens de circulation du fluide indiqué par la flèche gravée sur le corps du clapet
  • Prévoir un tronçon droit amont d'au moins 5 DN pour éviter les turbulences et garantir une fermeture homogène des deux demi-disques
  • Vérifier le serrage des boulonneries de bride selon les couples de serrage prescrits ; utiliser des joints de bride compatibles avec le fluide transporté
  • Inspecter périodiquement l'état des demi-disques et des ressorts de rappel (si présents) lors des arrêts programmés, remplacer les garnitures EPDM ou FKM en cas de déformation ou fissuration visible
  • Pour le clapet de pied laiton avec crépine : nettoyer la crépine régulièrement afin d'éviter le colmatage et préserver la capacité d'aspiration de la pompe

Questions F

réquemment Posées

Quelle est la différence entre un clapet double battant et un clapet à sphère ?

Le clapet double battant assure une fermeture progressive par gravité ou différentiel de pression sans intervention mécanique externe, idéal pour les applications passives. Le clapet à sphère offre un isolement total mais demande une commande manuelle ou motorisée. Le double battant privilégie la prévention du retour de fluide avec perte de charge minimale.

Puis-je installer un clapat double battant PN16 sur une tuyauterie PN25 ?

Non. La cote de pression nominale doit correspondre ou dépasser celle du réseau. Installer un PN16 sur du PN25 expose à un risque de rupture du corps et des demi-disques. Choisissez systématiquement PN25 ou supérieur pour cette configuration.

Comment vérifier l'étanchéité d'un clapet double battant en service ?

Un clapet étanche ne doit présenter aucune fuite au niveau de la bague élastomérique ni des sièges. Une fuite progressive au joint de bride indique un serrage insuffisant. Une fuite interne (fluide s'écoulant en aval sans circulation) suggère une usure des demi-disques ou du ressort de rappel, requiert une inspection et remplacement des pièces d'usure.
