Vanne à papillon TTV
Vanne à papillon TTV : 30 gammes en ligne, dont 27 en stock, du DN32 au DN600. Prix affichés sans demande de devis : de 70,58 € à 21 230 € HT selon le modèle et le diamètre. Premier prix en stock en DN50 : 70,58 € HT, en DN100 : 102,93 € HT. Marques : Sferaco et Sectoriel. Catalogue au 18/11/2026.
-
1147, Robinet à Papillon Wafer Excellence Fonte/Nitrile
Robinets à papillon, Vanne à papillon TTV, Vannes
Robinet papillon série 1147 Wafer Excellence DN32-DN40, 16 bar, 90°C. Corps fonte GS, manchette nitrile carboxyle, papillon inox, motorisable, levier cadenassable, 10 ans garantie.
- DN
- DN40 à DN400
- PN
- 16
- Réf.
- 10
dès 107,75 € HT En stockChoisir 1147, Robinet à Papillon Wafer Excellence Fonte/Nitrile -
1151, Robinet à Papillon Wafer Excellence
Robinets à papillon, Vanne à papillon TTV, Vannes
Robinet papillon série 1151 Wafer Excellence, 16 bar marine, 90°C. Fonte GS, papillon inox, NBR marine, oreilles centrage, Bureau Veritas, ATEX optional, 10 ans.
- DN
- DN40 à DN300
- PN
- 16
- Réf.
- 10
dès 94,99 € HT En stockChoisir 1151, Robinet à Papillon Wafer Excellence -
1160, Robinet à Papillon Lug Excellence ACS 4MS DN32
Robinets à papillon, Vanne à papillon TTV, Vannes
Robinet papillon série 1160 Lug Excellence ACS DN32, 16 bar, 110°C. Fonte GS, papillon inox, EPDM ACS, oreilles taraudées, réducteur optional, 10 ans garantie.
- DN
- DN32 à DN600
- PN
- 10 / 16
- Réf.
- 21
dès 82,55 € HT En stockChoisir 1160, Robinet à Papillon Lug Excellence ACS 4MS DN32 -
1163, Robinet à Papillon Lug Excellence ACS 4MS
Robinets à papillon, Vanne à papillon TTV, Vannes
Robinet papillon série 1163 Lug Excellence ACS DN40, 16 bar, 110°C. Fonte GS, papillon inox, EPDM ACS, oreilles taraudées, motorisable ISO 5211, 10 ans garantie.
- DN
- DN40 à DN600
- PN
- 10 / 16
- Réf.
- 18
dès 106,30 € HT En stockChoisir 1163, Robinet à Papillon Lug Excellence ACS 4MS -
Robinet à Papillon Alimentaire avec Levier, DN40 à DN300, TTV 1153LT
Vanne à papillon - Gamme Initiale, Vanne à papillon TTV, Vannes
Robinet à papillon alimentaire avec levier TTV 1153LT, fonte/inox/EPDM blanc, PN10, DN40 à DN300. Conformité alimentaire CE 1935/2004. Commande manuelle quart de tour.
- DN
- DN40 à DN300
- PN
- 10
- Réf.
- 10
dès 86,80 € HT En stockChoisir Robinet à Papillon Alimentaire avec Levier, DN40 à DN300, TTV 1153LT -

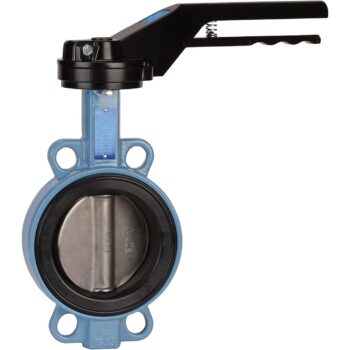

Robinet à Papillon Alimentaire Fonte/Inox/EPDM, DN40 à DN600, TTV 1153
Robinetterie Agro-alimentaire, Vanne à papillon TTV, Vannes
Robinet à papillon alimentaire wafer fonte/inox 1.4408/EPDM blanc, certifié CE 1935/2004. DN40 à DN600, PS 16 bar, -10 à +110 °C. Platine ISO 5211. Certifié PED Cat. III, ATEX. Marque TTV (Sectoriel).
- DN
- DN40 à DN600
- PN
- 16
- Réf.
- 23
dès 120,70 € HT Délai à confirmerChoisir Robinet à Papillon Alimentaire Fonte/Inox/EPDM, DN40 à DN600, TTV 1153 -
Robinet à Papillon Lug Excellence Fonte/FKM/Inox, Série 1164
Papillon Lug série 1164 Excellence. DN40, fonte GS, manchette FKM CE1935/FDA, papillon inox, PN16, -5/+180°C, cadenassable, entre brides LUG, garantie 10 ans.
- DN
- DN40 à DN300
- PN
- 10 / 20
- Réf.
- 18
dès 182,77 € HT En stockChoisir Robinet à Papillon Lug Excellence Fonte/FKM/Inox, Série 1164 -
Robinet à Papillon Lug Excellence Fonte/Inox, Série 1162
Robinet papillon Lug série 1162 Excellence. Fonte/inox-fonte, manchette NBR, col long calorifuge, motorisable, oreilles taraudées, fuel/eau/gaz/glycol, DN40-500.
- DN
- DN40 à DN500
- PN
- 10 / 16
- Réf.
- 21
dès 87,39 € HT En stockChoisir Robinet à Papillon Lug Excellence Fonte/Inox, Série 1162 -
Robinet à Papillon Lug Excellence TTV, Série 1149L
Robinet papillon Lug TTV série 1149L Excellence, DN40 EPDM HT. Fonte/inox, manchette démontable, -20/+130°C, cadenassable, eau mer/alcool/chimie, 5 ans garantie.
- DN
- DN40 à DN300
- Réf.
- 13
dès 114,70 € HT Sur commandeChoisir Robinet à Papillon Lug Excellence TTV, Série 1149L -
Robinet à Papillon Lug Fonte/Inox, Série 1161 Excellence
Robinets à papillon, Vanne à papillon TTV
Robinet papillon Lug série 1161 Excellence. Fonte/inox, manchette NBR, oreilles taraudées, poignée 9 positions, fuel/gaz/huiles, DN40-250.
- DN
- DN40 à DN250
- PN
- 10 / 16
- Réf.
- 11
dès 115,32 € HT En stockChoisir Robinet à Papillon Lug Fonte/Inox, Série 1161 Excellence -
Robinet à Papillon Wafer Excellence TTV, Série 1146
Robinet papillon Wafer série 1146 Excellence TTV, DN40 Uranus/Hypalon. Fonte/Uranus B6, anticorrosion, acides agressifs, cadenassable, motorisable, garantie 5 ans.
- DN
- DN40 à DN300
- Réf.
- 10
dès 162,56 € HT En stockChoisir Robinet à Papillon Wafer Excellence TTV, Série 1146 -
Robinet à Papillon Wafer Excellence TTV, Série 1152
Robinet papillon Wafer série 1152 Excellence TTV, DN100 fonte/inox NBR. Cadenassable, motorisable ISO 5211, Marine BV, fuel/gaz/huiles, garantie 10 ans.
- DN
- DN40 à DN500
- Réf.
- 27
dès 75,66 € HT En stockChoisir Robinet à Papillon Wafer Excellence TTV, Série 1152
Vannes à Papillon TTV : Polyvalence, Étanchéité et Durabilité pour Tous Secteurs Industriels
✓ Configurations Wafer et Lug PN10/PN16, montage entre brides ou taraudé bidirectionnel pour démontage sans dépose de tuyauterie
✓ Matériaux certifiés et sélectionnés, corps fonte GJS, disques inox CF8M, bronze-aluminium ou fonte émaillée BLANC, revêtements EPDM HT, NBR, FKM
✓ Plage de service étendue, de -20°C à +200°C selon modèle, pressions nominales PN10 et PN16, ISO 5211 motorisable
✓ Certifications industrielles clés, ACS eau potable, CE marquage DESP, homologation Bureau Veritas Marine, conformité ATEX et FDA/CE 1935/2004
Solutions par Application et Type de Produit
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|
| Vanne papillon Fonte/Inox/EPDM Wafer HT | Circuits chauffage, vapeur basse pression, process haute température | Corps fonte GJS, disque inox CF8M, siège EPDM HT, PN16, jusqu'à +200°C |
| Vanne papillon Fonte/Inox/EPDM Lug bidirectionnelle | Réseaux nécessitant démontage partiel, isolement en extrémité de ligne | Corps fonte GJS taraudé Lug, disque inox, siège EPDM, PN16, étanchéité bidirectionnelle |
| Vanne papillon ACS Fonte/Fonte/EPDM Wafer | Réseaux eau potable, distribution publique, traitement des eaux | Certification ACS, corps et disque fonte, siège EPDM, PN16, compact Wafer |

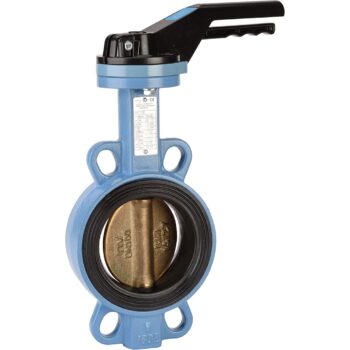

| Vanne papillon Fonte/Bronze-Alu/NBR Wafer | Environnements marins, fluides huiles et hydrocarbures, applications anticorrosion | Disque bronze-aluminium résistant à la corrosion, siège NBR, PN10, économique |

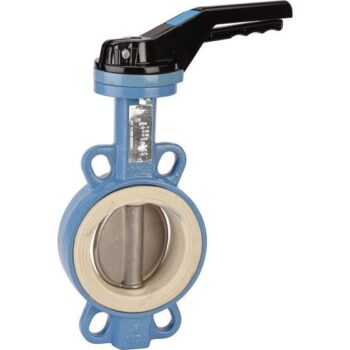

| Vanne papillon TTV BLANC Fonte/Inox/NBR | Industrie agroalimentaire, salles blanches, environnements hygiéniques avec contrôle visuel | Revêtement BLANC hygiène, disque inox, siège NBR, PN10, identification visuelle immédiate |
| Robinet à Papillon Lug Fonte/FKM/Inox, Série 1164 | Fluides chimiques agressifs, hydrocarbures, solvants, pétrochimie | Siège FKM haute résistance chimique, disque inox CF8M, Lug taraudé, PN10 |
Spécifications Techniques de la Gamme TTV
Caractéristiques Constructives
- Corps : Fonte GJS (ductile), revêtement époxy ou BLANC hygiène selon modèle
- Disques : Inox CF8M (316L équivalent), bronze-aluminium, fonte revêtue selon référence
- Sièges / Revêtements : EPDM standard et EPDM HT (haute température), NBR (hydrocarbures), FKM/Viton (chimie agressive), silicone (agroalimentaire)
- Raccordements : Wafer (entre brides) et Lug (taraudé bidirectionnel), compatibles brides EN 1092-1 PN10/PN16 et ANSI Class 150
- Pressions nominales : PN10 et PN16 selon modèle
- Températures de service : -20°C à +120°C standard ; jusqu'à +200°C pour les modèles EPDM HT
- Commandes disponibles : Levier cranteur, réducteur à engrenages, axe nu ISO 5211 pour motorisation pneumatique ou électrique
- Connexion actuateur : ISO 5211 standardisé, compatible avec la gamme de vannes à papillon gamme performance motorisables
Normes et Certifications
- ACS (Attestation de Conformité Sanitaire), eau potable, modèle Fonte/Fonte/EPDM
- CE / DESP 2014/68/UE, directive équipements sous pression
- FDA / CE 1935/2004, contact alimentaire sur modèles désignés
- ATEX, atmosphères explosibles sur références spécifiques
- Bureau Veritas Marine, applications navales et offshore
- SIL 2/3, boucles de sécurité instrumentées
- ISO 5211, interface de fixation actuateur normalisée
- EN 593, robinets industriels, robinets à papillon métalliques
Secteurs d'Application des Vannes à Papillon TTV
Eau potable et traitement des eaux : La référence Vanne papillon ACS Fonte/Fonte/EPDM Wafer PN16 est spécifiquement conçue pour les réseaux de distribution d'eau potable. Sa certification ACS garantit l'absence de migration de substances indésirables dans l'eau destinée à la consommation humaine. Compacte et légère en configuration Wafer, elle s'intègre facilement dans les coffrets de comptage, les stations de pompage et les réseaux de distribution communaux. Pour les projets de réseaux incendie, Neovanne propose également une gamme dédiée de vannes à papillon incendie conformes aux normes sprinkler.
Génie climatique, HVAC et circuits thermiques : Les modèles EPDM HT en version Wafer et Lug PN16 couvrent les applications chauffage urbain, réseaux de chaleur, circuits de refroidissement industriels et centrales de traitement d'air. Leur plage de service étendue jusqu'à +200°C et leur compatibilité ISO 5211 pour motorisation en font la solution privilégiée des bureaux d'études CVC pour les applications régulation et coupure automatisée. La gamme initiale de vannes à papillon complète ces applications pour les projets à budget maîtrisé.
Industrie chimique, pétrochimie et milieux agressifs : Les modèles à siège FKM (Série 1164 Lug) et NBR sont sélectionnés pour leur résistance aux solvants, hydrocarbures, acides dilués et fluides chimiques agressifs. Le corps en fonte GJS avec revêtement époxy associé au disque inox CF8M garantit une durabilité maximale en milieu corrosif. Pour les applications à très haute pression ou à température extrême, les ingénieurs Neovanne orientent vers la gamme de vannes à papillon corps acier et inox pour process sévères.
Industrie agroalimentaire et hygiène : La référence Vanne papillon TTV BLANC Fonte/Inox/NBR se distingue par son revêtement blanc permettant l'identification visuelle immédiate de l'état d'ouverture et le contrôle visuel de la propreté en environnement de production alimentaire. Associée à des joints NBR alimentaires, elle répond aux exigences des lignes de production agroalimentaire, des brasseries et des industries pharmaceutiques nécessitant un repérage colorimétrique des réseaux.
Installation et Maintenance des Vannes TTV
Les vannes à papillon TTV sont conçues pour une installation rapide entre brides (Wafer) ou en extrémité de ligne avec démontage partiel possible (Lug), avec des temps d'intervention réduits grâce à leur encombrement minimal et leur faible masse.
Questions Fréquentes
Quels fluides les vannes à papillon TTV peuvent-elles contrôler ?
La gamme couvre l'eau potable, les process chimiques agressifs, le génie climatique et les circuits vapeur haute température, grâce à un choix de revêtements élastomères (EPDM, NBR, FKM) et de disques (inox CF8M ou bronze-aluminium) adaptés à chaque service.
Comment choisir le revêtement (manchette) d'une vanne TTV ?
L'EPDM pour l'eau, l'air et les fluides neutres jusqu'à ~110 °C ; le NBR pour les hydrocarbures et huiles ; le FKM (Viton) pour les fluides agressifs et hautes températures. La manchette assure aussi l'étanchéité aux brides.
Quelle différence entre disque inox CF8M et bronze-aluminium ?
Le disque inox CF8M (équivalent 316) résiste aux fluides corrosifs et à l'alimentaire ; le bronze-aluminium est privilégié pour l'eau de mer et certains milieux marins pour sa résistance à la corrosion galvanique. Le choix dépend du fluide.
Comment installer une vanne à papillon TTV ?
Elle se monte rapidement entre brides (Wafer) ou en extrémité de ligne avec démontage partiel possible (Lug). Son faible encombrement et sa légèreté réduisent les temps d'intervention et facilitent la maintenance.
