8 résultats affichés
Clapet anti-retour double guidage laiton CW617N 4MS F/M BSP PN16 SFERACO 316
Clapet anti-retour double guidage laiton CW617N/Nylon SFERACO 328 BSP PN16 – ACS
Clapet Anti-Retour Laiton ACS 305 : Sécurité et Durabilité pour Eau Potable et Chauffage
Clapet Non Retour Double Guidage Laiton 4MS Obturateur POM
Clapets Anti-Retour Double Guidage : Fiabilité et Précision pour Vos Installations Industrielles
Les clapets anti-retour à double guidage représentent la solution technique de référence pour prévenir tout retour de fluide dans les circuits industriels, de chauffage et d'eau potable. Grâce à leur conception à double guidage de l'obturateur, ils garantissent une fermeture étanche, répétable et sans claquement, même à faible pression différentielle. Pour les applications nécessitant une protection amont sans obstruction, nos clapets anti-retour simple battant pour réseaux industriels ou nos clapets anti-retour à bille pour fluides chargés complètent efficacement cette gamme.
✓ Double guidage de l'obturateur pour une fermeture précise et sans vibration, disponible en laiton CW617N et inox haute pression
✓ Certifications ACS pour l'eau potable et le chauffage sur les séries 305, 315, 316, 317 et 328 — conformité réglementaire garantie
✓ Gamme couvrant des pressions nominales de PN8 à PN18, avec raccordements BSP femelle/mâle et fileté 4MS selon les séries
✓ Obturateurs POM ou Nylon selon les séries, alliés à un corps laiton CW617N résistant à la corrosion pour une longévité maximale
Solutions par Application
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|

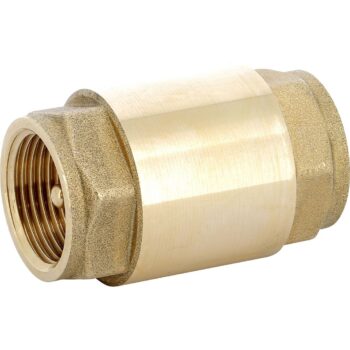

| Série 305 – Clapet laiton ACS PN12 | Eau potable, chauffage central, réseau sanitaire | Corps laiton, certification ACS, PN12, filetage BSP |
| Séries 316 / 317 / 328 SFERACO PN16 | Industrie générale, HVAC, réseaux sous pression | Laiton CW617N, obturateur Nylon ou POM, BSP MF/FM, ACS, PN16 |
| Série 315 – Laiton ACS à purges 4MS PN18 | Chauffage haute pression, réseaux avec maintenance fréquente | Raccordement 4MS fileté, purges intégrées, ACS, PN18 |
| Clapet inox haute pression PN8 | Fluides agressifs, chimie, agroalimentaire, eau déminéralisée | Corps inox, haute résistance à la corrosion, PN8 |
Spécifications Techniques
Caractéristiques
- Matériaux corps : Laiton CW617N (séries 307, 305, 315, 316, 317, 328), Inox (clapet haute pression)
- Matériaux obturateur : POM (Série 307, Série à obturateur POM), Nylon (Série 328), laiton ou inox selon série
- Pressions nominales : PN8 (inox haute pression, Série 4MS obturateur POM), PN12 (Séries 307, 305), PN16 (Séries 316, 317, 328), PN18 (Série 315)
- Raccordements : Fileté BSP femelle/mâle (MF / FM), raccordement 4MS fileté avec purges, filetage BSP standard
- Conception : Double guidage de l'obturateur assurant une fermeture axiale précise, sans claquement
- Fluides compatibles : Eau potable, eau chaude sanitaire, eau de chauffage, fluides industriels courants
Normes et Certifications
- ACS (Attestation de Conformité Sanitaire) : Séries 305, 315, 316, 317, 328 — conformité contact eau destinée à la consommation humaine
- Directive Équipements sous Pression (DESP) : applicable selon les séries et les pressions nominales
- Norme EN 13959 : référentiel applicable aux clapets anti-retour pour les systèmes de protection contre la pollution de l'eau potable
- Marquage CE : présent sur les produits soumis aux directives européennes applicables
Secteurs d'Application
Dans le secteur du génie climatique et du chauffage, les clapets anti-retour à double guidage sont incontournables pour protéger les circuits de distribution d'eau chaude, les planchers chauffants et les réseaux de chauffage collectif contre les retours de pression. Les séries ACS 305 et 315 (PN12 et PN18) répondent précisément aux exigences des installations de chauffage urbain et des réseaux sanitaires en immeuble, où la conformité réglementaire est obligatoire. La Série 315 à purges 4MS facilite les opérations de vidange et de maintenance sans démontage complet de la ligne.
Pour l'industrie générale, l'eau industrielle et les utilities, les séries SFERACO 316, 317 et 328 en laiton CW617N PN16 s'imposent sur les réseaux d'alimentation en eau process, les circuits de refroidissement et les installations HVAC tertiaires. Leur robustesse mécanique et la disponibilité d'obturateurs en Nylon ou POM permettent d'adapter le clapet aux contraintes chimiques spécifiques du fluide véhiculé. Pour des applications encore plus exigeantes sur des fluides chargés ou à propriétés particulières, l'offre de clapets anti-retour à boule pour fluides visqueux sera préférée.
Dans les secteurs de la chimie légère, de l'agroalimentaire et de l'eau déminéralisée, le clapet anti-retour inox haute pression PN8 offre la résistance à la corrosion nécessaire pour des fluides potentiellement agressifs. Sa construction en inox garantit une longévité accrue et une absence de contamination du fluide, critères essentiels pour les process certifiés ou en contact avec des produits alimentaires.
Installation et Maintenance
Les clapets anti-retour à double guidage s'installent en position horizontale ou verticale (flux ascendant) selon la série, le sens d'écoulement étant impérativement respecté pour garantir l'étanchéité à la fermeture.
- Vérifier le sens de montage indiqué par la flèche gravée sur le corps avant toute installation — l'inversion annule la fonction anti-retour
- Respecter les couples de serrage recommandés pour les raccordements BSP filetés afin d'éviter tout endommagement du filetage laiton
- Pour les séries avec purges 4MS (Série 315), utiliser les purges intégrées pour la mise en service et les opérations de vidange du circuit
- Contrôler périodiquement l'étanchéité aval et l'absence de claquement ou de vibration, signes d'un obturateur usé ou d'un ressort de rappel défaillant
- Pour les installations ACS, respecter les gammes de température d'utilisation compatibles avec les matériaux d'obturateur (POM, Nylon) pour maintenir la conformité sanitaire
Questions Fréquentes
Quelle est la différence entre un clapet à double guidage et un clapet à simple guidage ?
Le double guidage de l'obturateur assure un centrage précis lors de chaque cycle d'ouverture et de fermeture, limitant les phénomènes de balourd, de vibration et d'usure prématurée du siège. Contrairement au
simple guidage où l'obturateur suit un seul axe, le double guidage offre une meilleure stabilité mécanique, une étanchéité plus fiable et une durée de vie prolongée, particulièrement sur des débits élevés ou des fluides chargés.
Les clapets anti-retour double guidage sont-ils compatibles avec l'eau potable (ACS) ?
Oui, les séries certifiées ACS utilisent des matériaux d'obturateur agréés (Nylon ou POM) et des joints conformes aux normes sanitaires. La certification ACS garantit l'absence de migration de substances et la compatibilité complète avec l'eau potable, tant que les plages de température et de pression recommandées sont respectées.
Comment choisir entre un clapet inox et un clapet laiton pour mon application ?
Privilégiez l'inox (PN8) pour les fluides corrosifs, les applications chimiques, l'agroalimentaire ou l'eau déminéralisée. Le laiton convient aux circuits frigorifiques, VAC tertiaires et applications générales. L'inox offre une résistance supérieure à la corrosion et une absence de contamination, essentielles pour les process certifiés.
