Clapets anti retour à boule

Clapets anti retour à boule : 7 gammes en ligne, toutes en stock, du DN15 au DN500. Prix affichés sans demande de devis : de 57,67 € à 20 804 € HT selon le modèle et le diamètre. Premier prix en stock en DN50 : 143,98 € HT, en DN100 : 308 € HT. Marque : Sferaco. Catalogue au 18/11/2026.

DN
PN
7 produits

Clapets Anti-Retour à Boule : Fonte, Inox et PVC-U pour vos Réseaux Industriels

Les clapets anti-retour à boule constituent une solution éprouvée pour prévenir le retour de fluide dans les canalisations industrielles, grâce à un obturateur sphérique qui s'appuie sur son siège dès que la pression aval dépasse la pression amont. Neovanne propose une gamme de six références couvrant les principales exigences de robustesse, de résistance chimique et de conformité normative, en complément de nos clapets anti-retour simple battant pour réseaux basse pression et de nos clapets anti-retour à double guidage pour installations haute vélocité.

✓ Trois familles de matériaux : fonte GJL-250, fonte ductile GJS-400-15, inox embouti EN 1.4301 et PVC-U

✓ Pression nominale PN10 sur l'ensemble de la gamme, PN16 sur la référence inox REF.339

✓ Raccordements BSP femelle (fileté) disponibles sur les séries 331 et 335, montage rapide sans soudure

✓ Certification NF sur le clapet boule PVC-U BSP, conformité aux exigences des marchés publics et de l'eau potable

La gamme Neovanne de clapets anti-retour à boule répond aux contraintes des bureaux d'études, des installateurs et des services maintenance qui recherchent une solution fiable, rapide à poser et facile à sourcer. Les six références disponibles couvrent aussi bien les environnements corrosifs avec le clapet inox embouti REF.339 (PN16) que les réseaux à fluides agressifs avec le clapet boule PVC-U BSP certifié NF (PN10), sans oublier les applications de pompage industriel lourd avec les séries en fonte GJL-250 et GJS-400-15 (PN10). Ces clapets s'intègrent naturellement aux architectures de réseaux qui associent plusieurs technologies d'anti-retour : pour les diamètres importants ou les conduites de refoulement, consultez également nos clapets anti-retour double battant faible perte de charge ; pour les applications en ligne compacte, nos clapets anti-retour à bille inox et laiton constituent une alternative à encombrement réduit. Les réseaux nécessitant une protection à l'aspiration trouveront leur solution dans nos clapets de pied crépine pour protection des pompes à l'aspiration, et les installations en matière synthétique peuvent être complétées par nos clapets anti-retour plastiques PVC et PVDF.

Solutions par Application

Type de ProduitApplications PrincipalesCaractéristiques Clés
Clapet boule inox embouti, REF.339Industrie agroalimentaire, chimie, eau déminéralisée, circuits corrosifsInox EN 1.4301, PN16, résistance à la corrosion et aux températures élevées

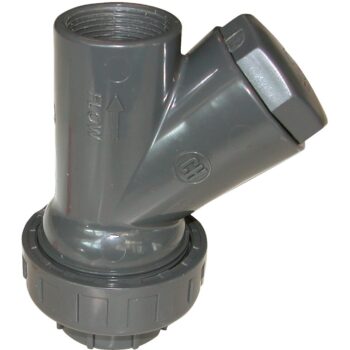

Clapet boule PVC-U BSP NFTraitement de l'eau, eau potable, piscines, réseaux d'irrigation, fluides chimiques légersPVC-U, PN10, certification NF, légèreté, résistance chimique, raccordement BSP fileté

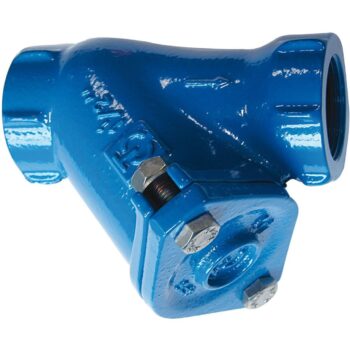

Clapet boule fonte GJL-250 (Série 335)Réseaux de pompage, distribution d'eau industrielle, chauffage, circuits de refroidissementFonte GJL-250, PN10, raccordement femelle BSP, robustesse normalisée, coût maîtrisé

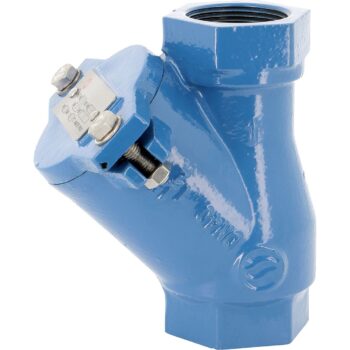

Clapet boule fonte ductile GJS-400-15 (Série 331)Installations industrielles exigeantes, pompage de refoulement, hydraulique industrielleFonte ductile GJS-400-15, PN10, raccordement femelle BSP, résilience aux chocs, longue durée de vie

Spécifications Techniques

Caractéristiques de la Gamme

  • Matériaux corps disponibles : fonte grise GJL-250, fonte ductile GJS-400-15, inox embouti EN 1.4301, PVC-U
  • Pression nominale : PN10 sur cinq références ; PN16 sur le clapet inox embouti REF.339
  • Types de raccordement : fileté femelle BSP (séries 331, 335 et PVC-U NF) ; emboîté ou à souder selon référence inox
  • Obturateur : boule sphérique guidée, claquage automatique par différentiel de pression, sans ressort de rappel externe sur certaines références
  • Montage : horizontal ou vertical flux montant, vérifier la fiche produit par référence
  • Température maximale d'utilisation : selon matériau, jusqu'à 110 °C pour les fontes, jusqu'à 60 °C pour le PVC-U

Normes et Certifications

  • NF : certification sur le clapet boule PVC-U BSP, conformité marchés publics et eau destinée à la consommation humaine
  • EN 12050-4 : norme européenne relative aux installations de relevage des eaux usées et eaux pluviales
  • ISO 9001:2015 : système de management de la qualité appliqué à l'ensemble de la gamme Neovanne
  • Marquage CE : conformité réglementaire pour la mise sur le marché européen

Secteurs d'Application

Industrie de process et pétrochimie : Les clapets en fonte ductile GJS-400-15 (Série 331) sont particulièrement adaptés aux réseaux de refoulement sous pression dans les usines chimiques, pétrochimiques et de production d'énergie. Leur corps en GJS-400-15 offre une résilience aux chocs mécaniques et aux variations de pression cycliques, là où la fonte grise montrerait ses limites. Ils s'intègrent directement sur des collecteurs BSP fileté sans soudure ni outillage spécifique.

Traitement de l'eau et réseaux d'eau potable : Le clapet boule PVC-U BSP certifié NF répond aux exigences des marchés de distribution d'eau potable, des stations de traitement et des installations de pisciculture ou d'osmose inverse. Sa légèreté et sa résistance à la corrosion chimique en font également le choix privilégié pour les réseaux d'irrigation agricole et les stations de dosage de réactifs. Pour une protection complète de l'aspiration des pompes dans ces réseaux, il se combine idéalement avec nos clapets de pied crépine pour réseaux eau potable et irrigation.

HVAC, génie climatique et industrie générale : Les clapets en fonte GJL-250 (Série 335) trouvent leur place dans les réseaux de chauffage, de climatisation et de refroidissement industriel, où leur rapport robustesse/coût est optimal pour des pressions de service jusqu'à PN10. Le clapet inox embouti REF.339 (PN16) s'adresse quant à lui aux circuits d'eau déminéralisée, de vapeur condensat ou aux applications agroalimentaires exigeant une surface intérieure lisse et inoxydable, facilement nettoyable et compatible avec les protocoles CIP.

Installation et Maintenance

Les clapets anti-retour à boule Neovanne sont conçus pour une installation directe sur ligne, sans préparation spéciale, dès lors que le sens d'écoulement indiqué sur le corps est respecté.

  • Vérifier impérativement le sens de passage du fluide (flèche gravée ou moulée sur le corps) avant toute mise en service
  • Les raccordements BSP filetés femelle (séries 331, 335 et PVC-U) doivent être serrés avec un couple adapté au matériau, éviter le sur-serrage sur le PVC-U
  • Prévoir une vanne d'isolement en amont et en aval pour faciliter le démontage lors des opérations de maintenance périodique
  • Inspecter visuellement la boule et le siège lors de chaque arrêt programmé ; remplacer l'ensemble obturateur/joint si des traces d'usure ou d'érosion sont constatées
  • Pour les installations en fonte exposées à des fluides chargés ou abrasifs, prévoir un nettoyage régulier pour éviter l'accumulation de dépôts susceptibles de bloquer l'obturateur en position ouverte

Questions Fréquentes

Quelle est la différence entre un clapet anti-retour à boule et un clapet anti-retour à bille ?

Le clapet à boule utilise un obturateur sphérique de grand diamètre qui s'appuie sur un siège conique usiné directement dans le corps du clapet, offrant une surface d'étanchéité importante et une faible perte de charge à l'ouverture. Le

clapet à bille, plus compact, utilise une sphère de diamètre réduit et convient mieux aux applications de petits débits ou aux installations à encombrement limité. La boule offre une meilleure performance hydraulique et une durabilité supérieure sur les circuits de fort débit.

Un clapet anti-retour à boule peut-il être installé en position verticale ou horizontale ?

Oui, les clapets Neovanne sont conçus pour fonctionner indifféremment en position verticale ou horizontale, dès lors que le sens d'écoulement (indiqué par la flèche sur le corps) est respecté. En cas de fluide chargé de particules en suspension, privilégier l'installation horizontale ou légèrement inclinée pour limiter la sédimentation sur l'obturateur.

Quel est le délai de remplacement d'un clapet anti-retour usé ?

L'usure dépend fortement du type de fluide, de la température et de la fréquence des cycles d'ouverture/fermeture. En eau potable ou en circuit fermé stable, une durée de vie de 5 à 10 ans est courante. Sur des applications plus agressives (eau chargée, vapeur), un contrôle annuel est recommandé et un remplacement tous les 2 à 3 ans peut être nécessaire. Neovanne propose des kits de maintenance compatibles avec toutes ses références.
