Clapets de Pied Crépine et Crépines : Protection Anti-Retour et Filtration pour Systèmes de Pompage Industriels
Les clapets de pied crépine et crépines industrielles constituent des équipements indispensables pour garantir l'amorçage et la protection des pompes dans tout réseau de pompage. En combinant la fonction anti-retour avec un filtrage mécanique des impuretés en aspiration, ces dispositifs préviennent les à-coups hydrauliques, les pertes d'amorçage et les dommages causés par les corps solides en suspension. Neovanne propose une gamme complète allant du laiton BSP PN6 jusqu'à l'inox 316 PN63 pour applications UHP chimie, en complément de nos clapets anti-retour à bille pour réseaux industriels et de nos clapets anti-retour à boule fonte et inox.
✓ Double Fonction Intégrée : Anti-retour et filtration en un seul corps — disponibles en laiton BSP PN6/8, acier galvanisé bride PN10/16 et inox 316 PN63 pour applications UHP chimie.
✓ Large Couverture Dimensionnelle : Du raccordement BSP fileté jusqu'au DN300 sur bride PN10/16 — crépines seules inox 304 et 316 disponibles en DN 2"1/2.
✓ Matériaux Certifiés : Inox 304, inox 316, laiton, acier galvanisé et fonte GJL-250 — sélectionnés selon la corrosivité du fluide et la pression de service.
✓ Raccordements Polyvalents : Embouts filetés BSP, raccordements sur bride PN10/16 et PN63 — adaptés aux installations neuves comme aux rénovations de réseaux existants.

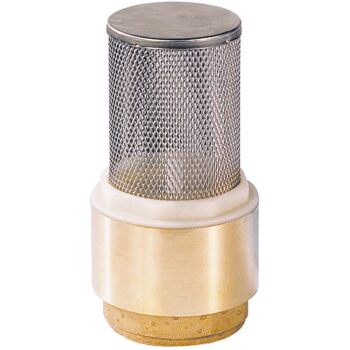

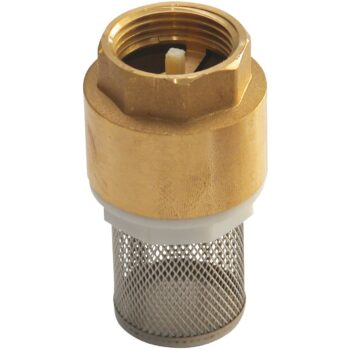

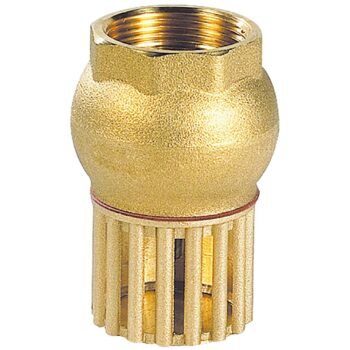

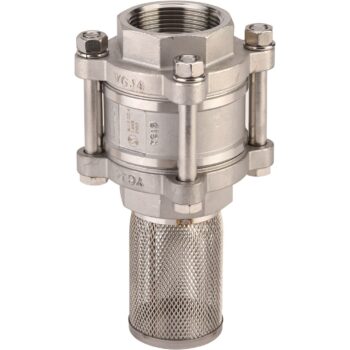

La gamme Neovanne de clapets de pied crépine couvre l'ensemble des besoins rencontrés en pompage industriel, depuis les applications eau courante en acier galvanisé jusqu'aux environnements chimiques agressifs nécessitant de l'inox 316 haute pression. Le Clapet Crépine Acier Galvanisé sur Bride PN10/16 – Série 367 s'adresse aux réseaux d'eau et aux fluides non corrosifs en grande dimension, tandis que le Clapet Crépine Inox PN63 BSP répond aux exigences des procédés chimiques ultra-haute pression. Pour les chantiers courants, le Clapet Crépine Anti-Retour Vertical en Laiton – REF.304 PN6 et le Clapet Crépine Laiton/Inox BSP PN8 offrent une solution économique et durable en raccordement fileté BSP.

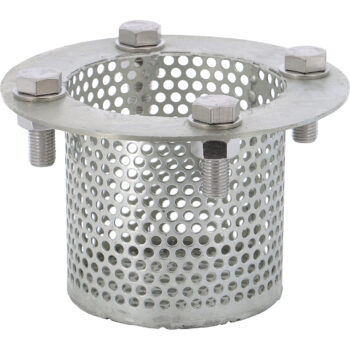

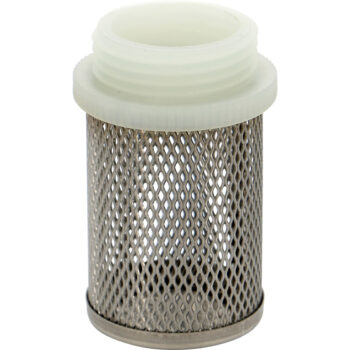

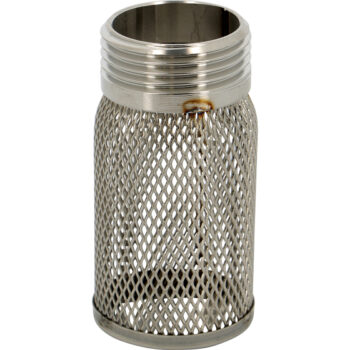

Les crépines seules — Série 391 tout inox 316 DN 2"1/2, Série 392 tout inox 304 DN 2"1/2 et Série 376 inox 304 sur bride PN10/16 DN300 — permettent d'assurer la filtration en aspiration lorsqu'un clapet anti-retour séparé est déjà installé en ligne. Ces équipements s'intègrent naturellement dans des architectures hydrauliques incluant des clapets anti-retour simple battant acier et inox ou des clapets anti-retour double guidage haute pression. Pour les installations où l'encombrement est critique, nos clapets anti-retour double battant wafer constituent une alternative compacte en ligne.
Enfin, le Clapet Non Retour à Boule Fonte GJL-250 Femelle BSP – Série 335 PN6 complète la gamme pour les applications eau en pression modérée, avec un corps fonte robuste adapté aux installations de surface ou semi-enterrées. L'ensemble de ces produits est sélectionné et distribué par Neovanne selon des critères stricts de qualité industrielle, avec un accompagnement technique disponible pour dimensionner le bon équipement selon votre fluide, votre pression de service et votre configuration d'installation.
Solutions par Application
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|
| Clapet Crépine Acier Galvanisé sur Bride PN10/16 – Série 367 | Réseaux d'eau industrielle, irrigation, pompage en fosse ouverte | Corps acier galvanisé, raccordement bride PN10/16, filtration intégrée en aspiration |
| Clapet Crépine Inox PN63 BSP – UHP Chimie | Chimie fine, pétrochimie, process ultra-haute pression | Inox 316, PN63, raccordement BSP fileté, résistance aux fluides corrosifs et agressifs |
| Crépines Seules Inox 304/316 – Séries 391, 392, 376 | Aspiration pompe, protection équipements aval, stations de traitement d'eau | Tout inox 304 ou 316, DN 2"1/2 fileté ou DN300 bride PN10/16, filtration sans fonction anti-retour |
| Clapet Crépine Laiton/Inox BSP PN6-8 – REF.304 et Série Laiton/Inox | Eau potable, HVAC, pompage domestique et tertiaire, fluides non agressifs | Corps laiton, éléments filtrants inox, BSP fileté, PN6 à PN8, montage vertical, amorçage facilité |
Spécifications Techniques
Caractéristiques de la Gamme
- Matériaux corps : Laiton, acier galvanisé, inox 304, inox 316, fonte GJL-250
- Pression nominale (PN) : PN6 (Série 335 et REF.304), PN8 (clapet crépine laiton/inox BSP), PN10/16 (Série 367 et Série 376 DN300), PN63 (clapet crépine inox UHP chimie)
- Diamètres nominaux : Du BSP fileté (petits diamètres) jusqu'à DN300 sur bride (Série 376)
- Raccordements : Fileté BSP femelle, bride PN10/16, bride PN63
- Montage : Vertical en aspiration (clapets de pied), horizontal ou vertical (crépines seules selon série)
- Fluides compatibles : Eau claire, eau chargée légèrement, fluides chimiques (selon matériau), hydrocarbures (vérifier compatibilité)
Normes et Certifications
- ISO 9001:2015 : Système de management qualité appliqué à la sélection et distribution des équipements
- Directive Équipements sous Pression (DESP / PED 2014/68/UE) : Applicable selon PN et DN des produits
- ACS (Attestation de Conformité Sanitaire) : Pertinent pour produits en contact eau potable (laiton, inox 304/316)
- EN 1074 : Norme robinetterie pour l'alimentation en eau — référence pour les applications réseau eau potable
- Marquage CE : Appliqué selon catégorie de pression et nature du fluide
Secteurs d'Application
Eau potable, eau industrielle et traitement des eaux : Les clapets de pied crépine en laiton BSP PN6/8 et les crépines seules inox 304 sont particulièrement adaptés aux stations de pompage pour alimentation en eau potable, aux réseaux d'irrigation agricole et aux installations de traitement des eaux usées ou de process. Le clapet de pied garantit le maintien de l'amorçage de la pompe et le panier crépine retient les corps solides susceptibles d'endommager les organes hydrauliques en aval. La version acier galvanisé sur bride PN10/16 (Série 367) est également largement utilisée dans les réseaux d'eau industrielle de grande section.
Industrie chimique, pétrochimie et procédés agressifs : Le clapet crépine inox 316 PN63 BSP répond aux contraintes les plus sévères des environnements chimiques : pression de service élevée, fluides corrosifs, températures extrêmes. La résistance chimique de l'inox 316 face aux chlorures, acides dilués et solvants industriels en fait le matériau de référence pour ce type d'application. Pour les fluides moins agressifs en inox 304, les Séries 391, 392 et 376 offrent un rapport performance/coût optimisé. Ces équipements travaillent en complémentarité avec des clapets anti-retour plastiques pour fluides corrosifs lorsque la nature du fluide l'impose.
HVAC, génie climatique et installations tertiaires : Les clapets crépine en laiton BSP (REF.304 PN6 et série laiton/inox PN8) s'intègrent naturellement dans les circuits de chauffage, de climatisation et les réseaux sanitaires collectifs. Leur robustesse mécanique et leur facilité d'entretien — panier crépine démontable sans démontage complet — en font un standard pour les installateurs et maintenanciers. Pour les grandes installations HVAC nécessitant une protection anti-retour sur des DN élevés, la combinaison crépine seule DN300 bride (Série 376) avec un clapet anti-retour double battant wafer grande dimension
assure une protection globale du circuit.
Questions Fréquemment Posées
Quelle est la différence entre un clapet de pied crépine et une crépine seule ?
Le clapet de pied crépine combine deux fonctions : le clapet anti-retour (permettant l'écoulement dans un seul sens et maintenant l'amorçage de la pompe) et le panier crépine (filtration des particules solides). Une crépine seule assure uniquement la fonction de filtration et s'installe en amont de pompes ou d'équipements sensibles aux impuretés. Le choix dépend de votre configuration hydraulique et de vos besoins de protection.
Comment choisir la maille de crépine adaptée à mon application ?
La maille de crépine dépend du débit, de la nature du fluide et de la sensibilité des équipements aval. Pour l'eau potable, une maille 60-100 µm est standard. Les fluides très contaminés (forages, eaux brutes) peuvent nécessiter 200-300 µm. Les applications industrielles critiques demandent parfois 20-40 µm. Consultez les données du pompage et du constructeur de vos équipements pour dimensionner correctement.
Quelle est la pression maximale supportée par un clapet crépine laiton PN6 ?
Un clapet crépine laiton PN6 supporte une pression de service nominale de 6 bar. Pour des applications dépassant 10 bar, privilégiez les versions PN10/16 acier galvanisé sur bride (Série 367) ou les modèles inox 316 PN63 pour les environnements critiques et corrosifs.
