Kit Équipement Brides Acier P245GH pour Compensateurs – Série 2150
Plage de prix : 48,13 € à 392,00 €

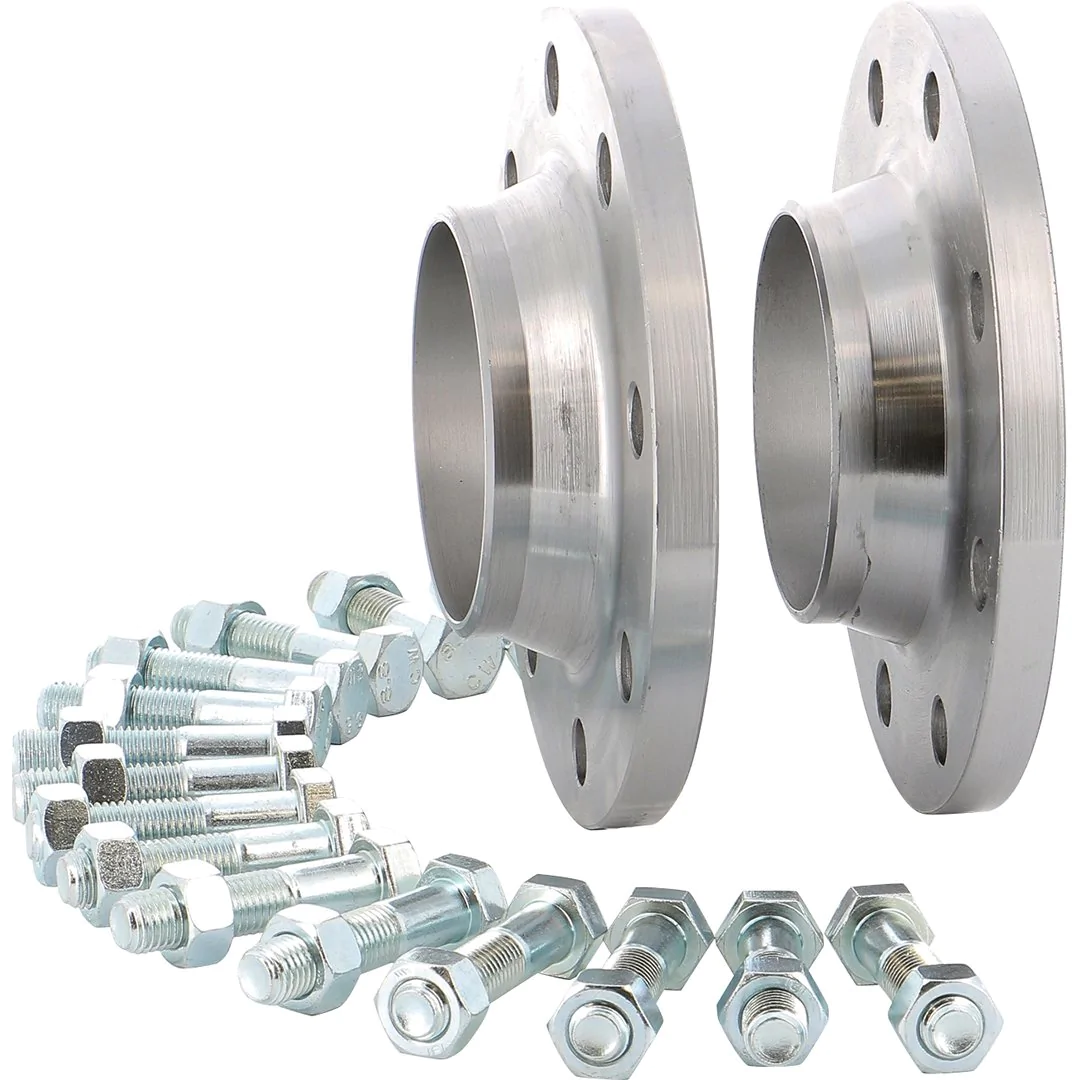

Kit équipement brides acier P245GH série 2150. 2 brides PN10 + boulonnerie classe 8.8 pour compensateurs Sferaco. DN 32 à 300, -10°C à +450°C. Conforme EN 1092-1. Garantie 2 ans. Fabrication France.
Sélectionner votre référence
| DN | Référence | Prix | Quantité | Ajouter au chariot |
|---|---|---|---|---|
| 32 | 2150032 | 48,13 € |
| |
| 40 | 2150040 | 52,64 € |
| |
| 50 | 2150050 | 57,11 € |
| |
| 65 | 2150065 | 62,62 € |
| |
| 80 | 2150080 | 91,81 € |
| |
| 100 | 2150100 | 102,81 € |
| |
| 125 | 2150125 | 133,21 € |
| |
| 150 | 2150150 | 185,89 € |
| |
| 200 | 2150200 | 245,00 € |
| |
| 250 | 2150250 | 353,00 € |
| |
| 300 | 2150300 | 392,00 € |
|
Kit Équipement Brides Acier P245GH pour Compensateurs – Série 2150 – PN10
Vous installez des compensateurs élastomères et recherchez un kit de raccordement complet prêt à monter ?
Le kit équipement série 2150 regroupe 2 brides acier P245GH PN10 + boulonnerie complète classe 8.8
spécialement conçus pour les compensateurs de dilatation élastomères Sferaco.
Conformes EN 1092-1, ces ensembles garantissent un raccordement fiable et étanche sur réseaux eau potable, fluides industriels et gaz
de -10°C à +450°C jusqu’à 10 bar. Fabriqués en France par Sferaco depuis 1975,
ces kits éliminent les erreurs de commande et accélèrent le montage (gain de temps 50 % vs achat séparé brides/boulons).
Disponibles en 11 diamètres DN 32 à 300, livrés avec certificat matière sur demande, garantie fabricant 2 ans.
Pourquoi Choisir ce Kit Complet ?
- Solution complète prête à monter : 2 brides acier + boulonnerie assortie (boulons, écrous, rondelles) selon DN, évite erreurs dimensionnement et approvisionnements multiples
- Compatibilité garantie : Conçu spécifiquement pour compensateurs élastomères Sferaco (séries 2100, 2110, 2120), perçages et entraxes conformes EN 1092-1 type 01
- Qualité matériaux certifiée : Brides acier P245GH selon EN 10028-2 (acier soudable haute température), boulons classe 8.8 selon ISO 898-1, traçabilité complète
- Large plage d’utilisation : PN10 jusqu’à 10 bar, température -10°C à +450°C, compatible eau potable (ACS), fluides process, vapeur basse pression
- Gain de temps installation : Kit préassemblé élimine recherche références, commandes séparées, contrôles dimensionnels → montage direct sur chantier en 20-30 min
Avantages Clés
- Économie achat groupé : Prix kit optimisé vs achat séparé brides + boulonnerie (réduction 15-20 %), une seule référence à commander
- Brides conformes EN 1092-1 : Type 01 face plane, perçages normalisés, diamètres extérieurs standard, compatibilité universelle robinetterie européenne
- Boulonnerie classe 8.8 : Résistance mécanique 800 N/mm² (limite élastique 640 N/mm²), couple de serrage élevé, sécurité assemblage haute pression
- Facilité maintenance : Boulons galvanisés anticorrosion, démontage/remontage simplifié, réutilisables plusieurs cycles (avec contrôle état filets)
- Documentation complète : Plans 3D CAO téléchargeables (STEP, IGES), tableaux couples serrage selon DN, notice montage compensateurs fournie
- Gamme étendue : 11 diamètres DN 32 à 300, couvre 95 % besoins réseaux industriels/tertiaires, disponibilité stock France
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série / Référence | 2150 (2150032 à 2150300) |
| Composition kit | 2 brides acier + boulonnerie complète (boulons, écrous, rondelles) |
| Diamètres disponibles (DN) | 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 |
| Pression nominale (PN) | 10 bar |
| Température service (TS) | -10°C à +450°C |
| Matériau brides | Acier P245GH selon EN 10028-2 |
| Type bride | Type 01 face plane (face B) selon EN 1092-1 |
| Matériau boulonnerie | Acier classe 8.8 selon ISO 898-1, galvanisé |
| Diamètre boulons | M12 (DN 32-50) | M16 (DN 65-150) | M20 (DN 200-300) |
| Longueur boulons | Adaptée épaisseur compensateur + brides (50-80 mm selon DN) |
| Nombre boulons | 4 (DN 32-50) | 8 (DN 65-300) |
| Diamètre extérieur brides | 140 mm (DN 32) à 515 mm (DN 300) |
| Diamètre tuyauterie | Ø 42,4 mm (DN 32) à Ø 323,9 mm (DN 300) |
| Usage | Raccordement compensateurs élastomères Sferaco séries 2100, 2110, 2120 |
| Applications | Eau potable, fluides industriels, gaz, vapeur basse pression |
| Norme conception | EN 1092-1 (brides), ISO 898-1 (boulons) |
| Garantie fabricant | 2 ans pièces et défauts matière/fabrication |
| Certificats | Certificat matière 3.1 selon EN 10204 disponible sur demande |
Composition Détaillée par DN
| DN | Référence | Nombre boulons | Dimensions boulons | Diamètre extérieur |
|---|---|---|---|---|
| DN 32 (1”1/4) | 2150032 | 4 | M12 × 50 mm | 140 mm |
| DN 40 (1”1/2) | 2150040 | 4 | M12 × 50 mm | 150 mm |
| DN 50 (2”) | 2150050 | 4 | M16 × 55 mm | 165 mm |
| DN 65 (2”1/2) | 2150065 | 8 | M16 × 60 mm | 185 mm |
| DN 80 (3”) | 2150080 | 8 | M16 × 60 mm | 200 mm |
| DN 100 (4”) | 2150100 | 8 | M16 × 65 mm | 220 mm |
| DN 125 (5”) | 2150125 | 8 | M16 × 70 mm | 250 mm |
| DN 150 (6”) | 2150150 | 8 | M20 × 75 mm | 285 mm |
| DN 200 (8”) | 2150200 | 8 | M20 × 80 mm | 340 mm |
| DN 250 (10”) | 2150250 | 12 | M24 × 85 mm | 395 mm |
| DN 300 (12”) | 2150300 | 12 | M24 × 90 mm | 445 mm |
Pour Quelles Applications ?
- Réseaux eau potable : Distribution urbaine, usines de traitement, châteaux d’eau, réseaux tertiaires (hôpitaux, écoles)
- Chauffage & climatisation : Réseaux de chaleur urbains, circuits primaires/secondaires, chaufferies collectives, groupes froids
- Industrie process : Circuits eau de refroidissement, lignes transfert fluides, stations pompage, échangeurs thermiques
- Agroalimentaire : Réseaux sanitaires, circuits CIP/NEP, lignes de conditionnement (avec compensateurs ACS)
- Pétrochimie & chimie : Lignes process chimiques, réseaux utilités (eau, air, vapeur), installations classées ICPE
- Traitement des eaux : Stations d’épuration, usines de potabilisation, dessalement, circuits boues
Pourquoi Utiliser des Compensateurs de Dilatation ?
Les compensateurs élastomères absorbent les dilatations thermiques, vibrations et mouvements de tuyauterie causés par :
- Variations température fluide (eau froide → eau chaude 10-90°C = dilatation 8 mm/10 m)
- Cycles thermiques répétés (chaudières, process batch)
- Vibrations pompes, compresseurs, moteurs
- Mouvements structure (tassements fondations, séismes)
Sans compensateur : Contraintes mécaniques sur tuyauterie → fissures soudures, fuites raccords, ruptures brides, usure prématurée.
Le kit 2150 assure raccordement étanche et sécurisé du compensateur, clé de la longévité installation.
Questions Fréquentes
Ce kit est-il compatible avec tous les compensateurs élastomères ?
Le kit série 2150 est conçu spécifiquement pour les compensateurs élastomères Sferaco (séries 2100 simple sphère, 2110 double sphère, 2120 grande flexibilité).
Les perçages, entraxes et diamètres extérieurs des brides correspondent exactement aux collets compensateurs.
Pour compensateurs d’autres fabricants, vérifier compatibilité perçages EN 1092-1 PN10 :
si conformes norme européenne, le kit sera compatible. En cas de doute, nous consulter avec référence compensateur
(nos techniciens vérifieront plans et confirmeront compatibilité sous 24h).
Quel est le couple de serrage recommandé pour les boulons ?
Couples de serrage recommandés pour boulons classe 8.8 galvanisés (sans graissage) :
M12 : 50-60 N·m | M16 : 120-140 N·m | M20 : 230-270 N·m | M24 : 400-470 N·m.
Procédure : serrage en croix (étoile) par passes successives (25 %, 50 %, 75 %, 100 % du couple final),
attendre 15-30 min après montée en pression puis resserrer (fluage joint).
Utiliser clé dynamométrique étalonnée. Pour joints graphite ou PTFE expansé, réduire couple de 10-15 %.
Tableau détaillé fourni dans notice montage compensateurs (téléchargeable sur fiche produit).
Peut-on réutiliser les boulons après démontage du compensateur ?
Oui, sous réserve de contrôle visuel et dimensionnel : vérifier absence déformation (tête, corps, filets),
fissures, corrosion avancée. Mesurer longueur : si allongement permanent > 2 % (≈ 1 mm pour boulon 50 mm),
remplacer (fluage plastique = perte résistance mécanique).
Nettoyer filets (brosse métallique), retirer ancien revêtement galvanisé écaillé, graisser filets légèrement (graisse cuivrée antisiège).
Boulons classe 8.8 acceptent généralement 3-5 cycles montage/démontage.
Pour installations critiques (haute pression, fluides dangereux), privilégier boulons neufs à chaque remontage (coût faible vs risque fuite).
Kits boulonnerie seuls disponibles (réf. sur demande).
Quel type de joint utiliser entre brides et compensateur ?
Les compensateurs élastomères Sferaco intègrent des collets métalliques vulcanisés dans l’élastomère,
formant joint d’étanchéité direct (pas de joint additionnel nécessaire dans la plupart des cas).
Cependant, pour applications exigeantes, ajouter joints plats pleins :
Eau potable : EPDM alimentaire (ACS) | Eau chaude/vapeur : EPDM haute température ou graphite expansé |
Hydrocarbures : NBR ou joints spiralés graphite/inox | Chimie : PTFE vierge ou joints spéciaux (Viton, Kalrez).
Épaisseur joint : 2-3 mm, diamètre = DN bride. Respecter couples serrage (voir FAQ précédente) pour compression optimale joint
sans écrasement excessif élastomère compensateur.
Ces kits sont-ils adaptés pour réseaux eau potable (ACS) ?
Les brides acier P245GH sont conformes contact alimentaire (acier au carbone non allié, revêtement sans substances nocives).
La boulonnerie galvanisée classe 8.8 est également compatible eau potable (galvanisation à chaud selon EN ISO 1461).
Pour conformité ACS complète, utiliser avec compensateurs élastomères ACS Sferaco série 2110-ACS
(élastomère EPDM certifié ACS, attestation disponible).
L’ensemble kit 2150 + compensateur 2110-ACS + joints EPDM alimentaire = installation 100 % conforme réseaux eau potable.
Certificats matière 3.1 fournis sur demande pour audits ARS, contrôles DDASS, dossiers marchés publics eau potable.
Installation & Maintenance
Préparation Montage
- Vérification réception : Contrôler intégrité brides (absence chocs, fissures), état filets boulons, correspondance DN commandé
- Alignement tuyauteries : Vérifier coaxialité parfaite tubes amont/aval (tolérance < 2 mm), corriger si nécessaire avec supports réglables
- Nettoyage : Brides : dégraisser faces d’étanchéité acétone, brosser portées. Boulons : dégraisser filets si galvanisation huileuse
- Préparation joints : Si joints additionnels nécessaires, découper aux dimensions exactes DN, centrer sur portée bride
Étapes de Montage
- Positionner compensateur : Insérer entre tuyauteries, respecter longueur montage minimale indiquée notice compensateur (compression axiale 10-15 mm requise)
- Enfiler brides : Glisser brides kit 2150 sur collets compensateur, aligner trous de perçage avec tuyauterie amont/aval
- Insérer boulonnerie : Passer boulons à travers perçages brides + tuyauterie, visser écrous à la main (3-4 tours), vérifier rondelles bien positionnées
- Serrage préliminaire : Serrer en croix (étoile) à 25 % couple final, vérifier centrage compensateur, ajuster si besoin
- Serrage progressif : 2e passe 50 %, 3e passe 75 %, 4e passe 100 % couple final (voir tableaux couples FAQ), toujours en croix
- Mise en pression : Monter progressivement pression par paliers (3-5-10 bar), attendre stabilisation 15-30 min
- Resserrage final : Contrôler couple boulons après fluage joint (re-serrer si nécessaire jusqu’à couple nominal)
- Test étanchéité : Contrôle visuel fuites (toutes brides), mousse savonneuse si gaz, maintien pression 2h mini
Précautions Importantes
- Ne jamais dépasser couple serrage max (risque rupture boulons, écrasement élastomère compensateur)
- Respecter longueur montage compensateur (compression/extension dans plage nominale), jamais tendre ou compresser excessivement
- Prévoir supports tuyauterie à < 1 m amont/aval compensateur (éviter contraintes mécaniques sur élastomère)
- Pour vapeur ou haute température (> 100°C), installer compensateur après préchauffage progressif ligne (éviter choc thermique élastomère)
Maintenance Préventive
- Inspection visuelle trimestrielle : État brides (corrosion, fissures), boulonnerie (desserrage, corrosion galvanisation), compensateur (fissures élastomère, fuites)
- Contrôle couple annuel : Vérifier couple boulons clé dynamométrique (fluage joints dans le temps), resserrer si < 90 % couple nominal
- Remplacement joints : Si fuites détectées : démonter, remplacer joints EPDM/graphite (durée vie 5-10 ans selon fluide/température)
- Remplacement compensateur : Durée vie élastomère 8-15 ans selon conditions (température, cycles, fluide), inspecter fissures tous les 2 ans après 5 ans service
- Renouvellement boulonnerie : Après 3-5 cycles montage/démontage ou si corrosion avancée (perte galvanisation > 50 % surface)
Certifications & Conformité
- Norme brides : EN 1092-1 type 01 face plane (face B), PN10
- Matériau brides certifié : Acier P245GH selon EN 10028-2 (acier soudable appareils pression), certificat matière 3.1 EN 10204 disponible
- Norme boulonnerie : ISO 898-1 classe 8.8 (résistance traction 800 N/mm², limite élastique 640 N/mm²)
- Galvanisation boulons : EN ISO 1461 (galvanisation à chaud), épaisseur ≥ 45 µm, résistance corrosion
- Directive Équipements Sous Pression : 2014/68/UE (catégorie selon fluide/DN/pression)
- Contact alimentaire : Conforme Règlement CE 1935/2004 (matériaux contact denrées alimentaires)
- Qualité fabricant : Sferaco certifié ISO 9001:2015, traçabilité lots fabrication
- Garantie : 2 ans pièces contre défauts matière et fabrication (hors usure normale, montage incorrect)
Disponibilité & Services
- Stock France : DN 40-150 disponibles sous 24-48h depuis notre entrepôt Auvergne-Rhône-Alpes. DN 32 et DN 200-300 : 3-5 jours ouvrés
- Livraison régionale : France métropolitaine, Benelux, Suisse. Agences commerciales Île-de-France, Auvergne-Rhône-Alpes, PACA, Occitanie, Grand Est
- Support technique : Hotline +33 (0)4 78 25 47 60 (8h-17h30) – Ingénieurs applications spécialisés compensateurs et réseaux
- Documentation technique : Fiches produits, plans 3D CAO (STEP, IGES, DWG), tableaux couples serrage, notices montage compensateurs téléchargeables
- Certificats : Certificats matière 3.1 brides et boulons fournis sur demande (délai 48h), traçabilité coulée acier garantie
- Kits associés : Compensateurs élastomères Sferaco séries 2100/2110/2120 disponibles (DN 25-300), joints EPDM/NBR/graphite assortis
- Boulonnerie seule : Kits boulons de rechange disponibles par DN (pour remplacements après démontage)
- Accompagnement projet : Dimensionnement compensateurs, calculs dilatation thermique, assistance installation, formations techniques sur site
Les kits équipement brides série 2150 Sferaco constituent la solution complète et économique
pour raccorder vos compensateurs de dilatation élastomères.
Brides acier P245GH conformes EN 1092-1, boulonnerie classe 8.8 galvanisée, garantie fabricant 2 ans :
chaque kit garantit fiabilité et étanchéité de votre installation de -10°C à +450°C jusqu’à 10 bar.
Fabriqués en France par Sferaco depuis 1975, 11 diamètres DN 32 à 300 en stock,
plans 3D téléchargeables, certificats matière 3.1 disponibles, support technique francophone.
La solution de référence pour réseaux eau potable, chauffage, process industriels et traitement des eaux.
| DN |
100 ,125 ,150 ,200 ,250 ,300 ,32 ,40 ,50 ,65 ,80 |
|---|---|
| Référence |
2150032 ,2150040 ,2150050 ,2150065 ,2150080 ,2150100 ,2150125 ,2150150 ,2150200 ,2150250 ,2150300 |
