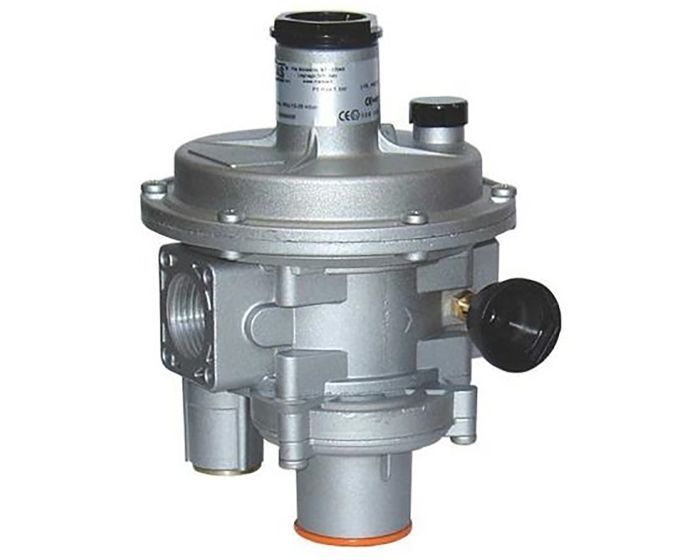

Filtre Régulateur Gaz Haut Débit MADAS – Série FRG/2MB

Filtre Régulateur Gaz Haut Débit MADAS – Série FRG/2MB – Sécurité Intégrée 0,5-5 Bar

Le filtre régulateur série FRG/2MB de MADAS représente une solution haute performance pour les
installations industrielles et civiles nécessitant une régulation précise et sécurisée du gaz[126][129].
Conçu avec des dispositifs de sécurité intégrés, ce régulateur offre une fiabilité exceptionnelle pour la
détente du gaz naturel, GPL et autres gaz non corrosifs avec une plage d’entrée de 0,5 à 5 bar et des
débits pouvant atteindre 120 m³/h en version standard.

Avantages Clés

Ce régulateur se distingue par son système de sécurité intégré multi-niveaux comprenant un
blocage OPSO (surpression aval) toujours inclus et un blocage UPSO (sous-pression aval) optionnel, garantissant
une protection maximale des installations[126][129]. La classe de précision AC=10 assure une
régulation à ±10% de la pression aval, tandis que la classe de pression de fermeture SG=30 garantit des temps
de fermeture des blocs sécurité inférieurs à 1 seconde pour une réactivité optimale.

L’obturateur compensé à action directe maintient une pression aval stable malgré les variations
importantes et soudaines de débit ou de pression amont, caractéristique essentielle pour les applications
industrielles exigeantes[129]. La filtration standard de 50 µm protège efficacement les équipements en aval
contre les impuretés présentes dans le réseau gazier, prolongeant leur durée de vie opérationnelle.

Caractéristiques Techniques

[140]

Versions et Capacités Adaptées

La gamme FRG/2MB propose deux configurations optimisées selon les besoins : la version Compact (2MBC)
offre un débit jusqu’à 25 m³/h pour les installations de taille moyenne avec un encombrement réduit, tandis que
la version Standard (2MB) peut traiter jusqu’à 120 m³/h pour les applications industrielles de
grande envergure nécessitant des débits élevés. Cette flexibilité permet une adaptation précise selon les
exigences spécifiques de chaque installation.

Dispositifs de Sécurité Intégrés

Le système de protection avancé comprend un blocage OPSO obligatoire qui intervient automatiquement
en cas de surpression aval, protégeant les équipements sensibles situés en aval du régulateur. Le blocage UPSO
optionnel complète cette protection en détectant les situations de sous-pression aval potentiellement dangereuses.
Une soupape de décharge intégrée optionnelle permet l’évacuation contrôlée des surpressions, assurant une sécurité
maximale de l’ensemble de l’installation gazière.

Applications Industrielles et Civiles

Ces régulateurs trouvent leur application dans les installations industrielles nécessitant une haute
fiabilité telles que les chaufferies industrielles, les process de combustion haute performance, les
systèmes de cogénération et les installations de traitement thermique. Ils conviennent également aux applications
civiles de grande envergure comme les réseaux de distribution de gaz dans les complexes résidentiels, les centres
commerciaux ou les installations hospitalières où la continuité de service est critique.

Certifications & Conformité

Le régulateur FRG/2MB bénéficie de la certification ATEX II 2G/2D permettant son installation
en zones 1, 21 et zones 2, 22, garantissant une sécurité maximale dans les environnements potentiellement
explosifs. Il respecte la directive PED 2014/68/UE relative aux équipements sous pression et la norme de
référence EN 88-2[126][129]. Ces certifications assurent la conformité aux réglementations européennes les
plus strictes en matière d’équipements gaz industriels et civils.

Le filtre régulateur FRG/2MB MADAS conjugue haute performance, sécurité intégrée multi-niveaux et
flexibilité d’installation, constituant la solution de référence pour vos applications industrielles
et civiles nécessitant une régulation gaz fiable, précise et sécurisée.
