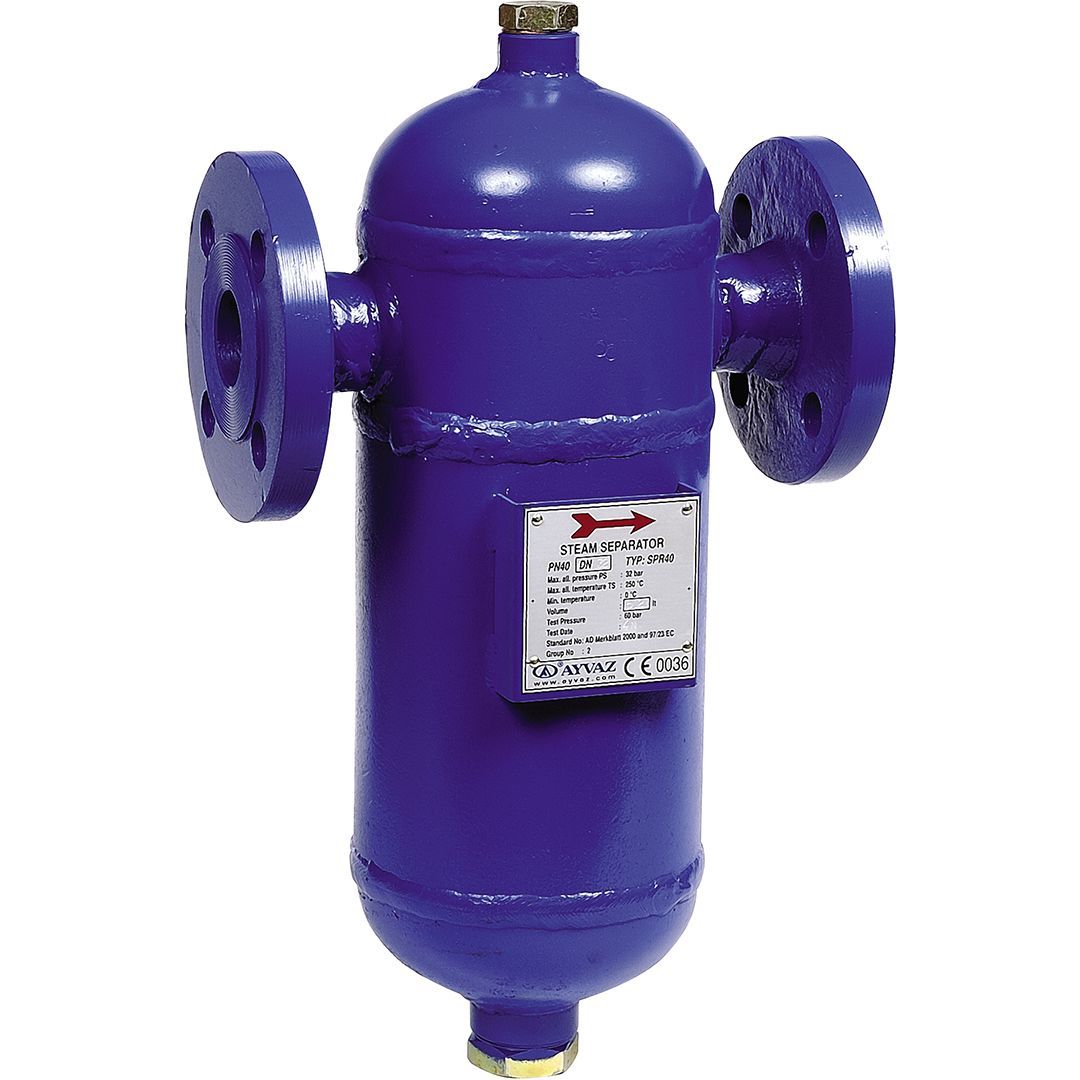

Séparateur SPR 40 Acier – Solution Haute Pression pour Réseaux Vapeur et Air Comprimé

Le séparateur SPR 40 est conçu pour l’élimination optimale des particules d’eau, d’huile et de poussières dans les réseaux vapeur et d’air comprimé. Sa conception robuste selon le code AD Merkblatt 2000 et la directive CE 97/23 en fait un élément clé pour la protection de vos équipements industriels.

Avantages Clés

• Performance industrielle :
  • Protection efficace des équipements sensibles (détendeurs, vannes, instrumentation)
  • Amélioration significative des rendements d’échange thermique
  • Séparation optimale pour une vapeur sèche de qualité
  • Élimination efficace des contaminants liquides
• Construction robuste :
  • Corps et fonds en acier carbone haute résistance
  • Brides acier selon standards internationaux
  • Pression d’épreuve hydraulique : 60 bar
  • Large gamme dimensionnelle : à 0

Caractéristiques Techniques Détaillées

• Plages d’utilisation étendues :
  • Air comprimé : PS 40 bar à 20°C
  • Vapeur : PS 32 bar à 250°C
  • Classification selon directive 97/23 de Cat. I à Cat. III
• Capacités volumiques selon DN :
  • -25 : 1,5 à 3,1 litres
  • DN32-50 : 5,2 à 9,7 litres
  • DN65-80 : 19,4 à 34 litres
  • 00-150 : 57,8 à 124,4 litres

Installation et Maintenance

• Montage optimal :
  • Installation verticale recommandée
  • Point bas équipé d’un purgeur adapté au fluide
  • Point haut configurable (évent, purgeur d’air TKK 42)
  • Supportage adapté au poids nécessaire
• Maintenance réduite :
  • Conception sans entretien régulier
  • Contrôle périodique selon réglementation (40 mois)
  • Accès facilité aux points de purge

Applications Recommandées

• Réseaux de distribution vapeur haute pression
• Circuits d’air comprimé industriels
• Protection d’équipements critiques
• Process industriels exigeants
• Installations nécessitant une qualité de vapeur optimale

Conformité et Documentation

• Directive CE 97/23
• Code AD Merkblatt 2000
• Brides selon standards internationaux
• Documentation technique complète fournie
