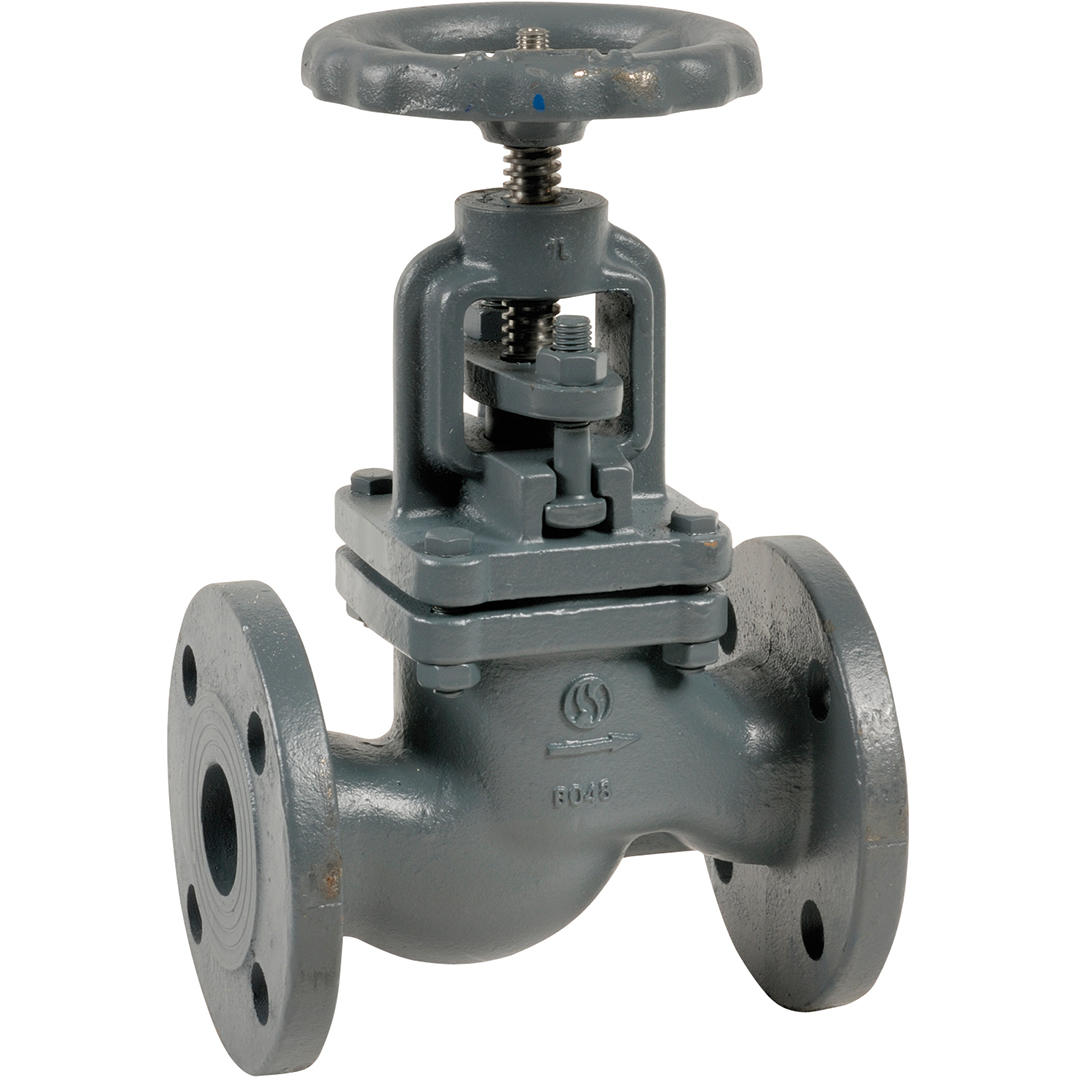

Robinet à Soupape à Brides Fonte – Série 470
Plage de prix : 52,72 € à 1248,00 €
Robinet à soupape série 470 fonte PN16. Corps fonte GJL-250, axe/siège inox, tige montante, brides, DN15-250, liquides groupe II.
Sélectionner votre référence
| Diamètre | Référence | Prix | Quantité | Ajouter au chariot |
|---|---|---|---|---|
| 15 | 470015 | 52,72 € |
| |
| 20 | 470020 | 60,76 € |
| |
| 25 | 470025 | 79,99 € |
| |
| 32 | 470032 | 90,98 € |
| |
| 40 | 470040 | 118,43 € |
| |
| 50 | 470050 | 154,14 € |
| |
| 65 | 470065 | 183,49 € |
| |
| 80 | 470080 | 261,00 € |
| |
| 100 | 470100 | 338,00 € |
| |
| 125 | 470125 | 543,00 € |
| |
| 150 | 470150 | 717,00 € |
| |
| 200 | 470200 | 1248,00 € |
|
Robinet à Soupape à Brides Fonte – Série 470 – PN16 Tige Montante
Le robinet à soupape série 470 de Sferaco est conçu pour le sectionnement des
liquides courants du groupe II. Sa construction en fonte GJL-250 avec axe et siège inox,
associée à une tige montante, garantit une fiabilité optimale pour les applications industrielles
standard jusqu’à 16 bar.
Avantages Clés
- Construction robuste : corps en fonte GJL-250, chapeau et presse-étoupe boulonnés pour une résistance mécanique élevée.
- Composants inox : axe et siège en acier inoxydable pour une durabilité accrue.
- Tige montante : indication visuelle de la position d’ouverture/fermeture.
- Raccordement à brides : installation facilitée sur réseaux industriels PN16.
- Gamme étendue : disponible du DN15 au DN250 pour tous besoins industriels.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 470 |
| Type | Robinet à soupape à brides tige montante |
| Corps | Fonte GJL-250 |
| Chapeau | Fonte avec presse-étoupe boulonné |
| Axe | Acier inoxydable |
| Siège | Acier inoxydable |
| Pression nominale | PN16 |
| Raccordement | Brides selon norme |
| Type de tige | Montante (indication visuelle position) |
| Gamme de diamètres | DN15 à DN250 |
| Références | 470015 à 470250 |
| Disponibilité | Stock permanent, livraison 1 à 3 jours |
Applications Recommandées
- Sectionnement de liquides courants du groupe II
- Réseaux industriels d’eau
- Installations de process industriels
- Circuits de refroidissement
Restrictions d’Usage
- Non adapté pour applications vapeur
- Limité aux fluides du groupe II selon classification
Conseils d’Installation & Maintenance
- Installer le robinet avec la tige vers le haut pour faciliter la manœuvre.
- Respecter les couples de serrage des brides selon les normes PN16.
- Vérifier l’alignement des tuyauteries pour éviter les contraintes sur le corps.
- Contrôler régulièrement l’étanchéité du presse-étoupe et resserrer si nécessaire.
- La tige montante permet un contrôle visuel permanent de la position.
Certifications & Conformité
- Construction selon normes industrielles PN16
- Matériaux conformes aux standards pour liquides groupe II
- Fabrication qualité Sferaco
- Raccordement à brides normalisé
Le robinet à soupape série 470 allie robustesse de la fonte et fiabilité de l’inox,
offrant une solution éprouvée pour le sectionnement des liquides industriels courants.
| Diamètre |
15 ,20 ,25 ,32 ,40 ,50 ,65 ,80 ,100 ,125 ,150 ,200 |
|---|---|
| Ecartement (mm) |
130 ,150 ,160 ,180 ,200 ,230 ,290 ,310 ,350 ,400 ,480 ,600 |
| Raccordement |
PN16 |
| Pression Nominale (bar) |
16 |
| Température Mini (°C) |
-10 |
| Température Maxi (°C) |
120 |
| Référence |
470015 ,470020 ,470025 ,470032 ,470040 ,470050 ,470065 ,470080 ,470100 ,470125 ,470150 ,470200 |
