Vanne sphère/Filtre Laiton/Inox PN16 BSP – Compact multifonction

Vanne à Sphère Laiton avec Filtre Incorporé – Solution Compacte pour Filtration et Contrôle

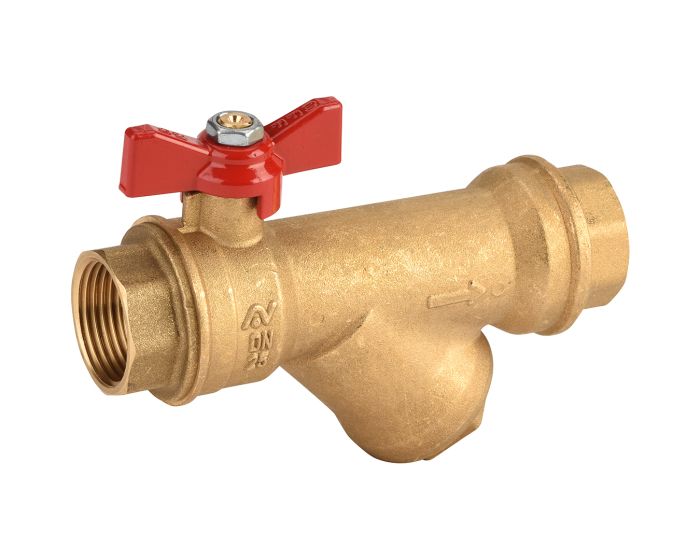

La vanne à sphère avec filtre incorporé REF.619 combine contrôle de flux et filtration dans un design compact. Particulièrement adaptée aux installations de pompes à chaleur et réseaux de distribution d’eau, elle offre une solution d’encombrement réduit avec une maintenance simplifiée.

Avantages Clés

• Design compact et performant :
  • Intégration de deux fonctions : vanne et filtre
  • Encombrement optimisé pour espaces restreints
  • Maintenance facilitée grâce au tamis démontable
• Construction robuste et fiable :
  • Corps en laiton CW617N selon EN 12165
  • Sphère chromée pour une meilleure durabilité
  • Tamis filtrant en inox AISI 304
  • Axe inéjectable pour une sécurité accrue

Caractéristiques Techniques

• Plages d’utilisation :
  • Température : -10°C à +110°C
  • Pression maximale : 16 bars
  • Filtration fine : 500 microns (5/10°)
• Étanchéité optimale :
  • Joint torique EPDM à l’axe
  • Joint NBR sur le bouchon du filtre
  • Joints de sphère en PTFE

Polyvalence d’Installation

• Gamme dimensionnelle : ” à “1/4
• Coefficients de débit Kvs :
  • ” : 1.75 m³/h
  • DN3/4″ : 1.89 m³/h
  • ” : 1.93 m³/h
  • “1/4 : 1.95 m³/h
• Flexibilité de montage :
  • Installation horizontale ou verticale descendante
  • Raccordement femelle BSP cylindrique

Applications Recommandées

• Pompes à chaleur
• Réseaux d’adduction d’eau
• Systèmes de distribution d’eau
• Fluides courants compatibles

Conformité et Qualité

• Fabrication certifiée ISO 9001:2015
• Taraudage conforme UNI ISO 228-1
• Support technique disponible
