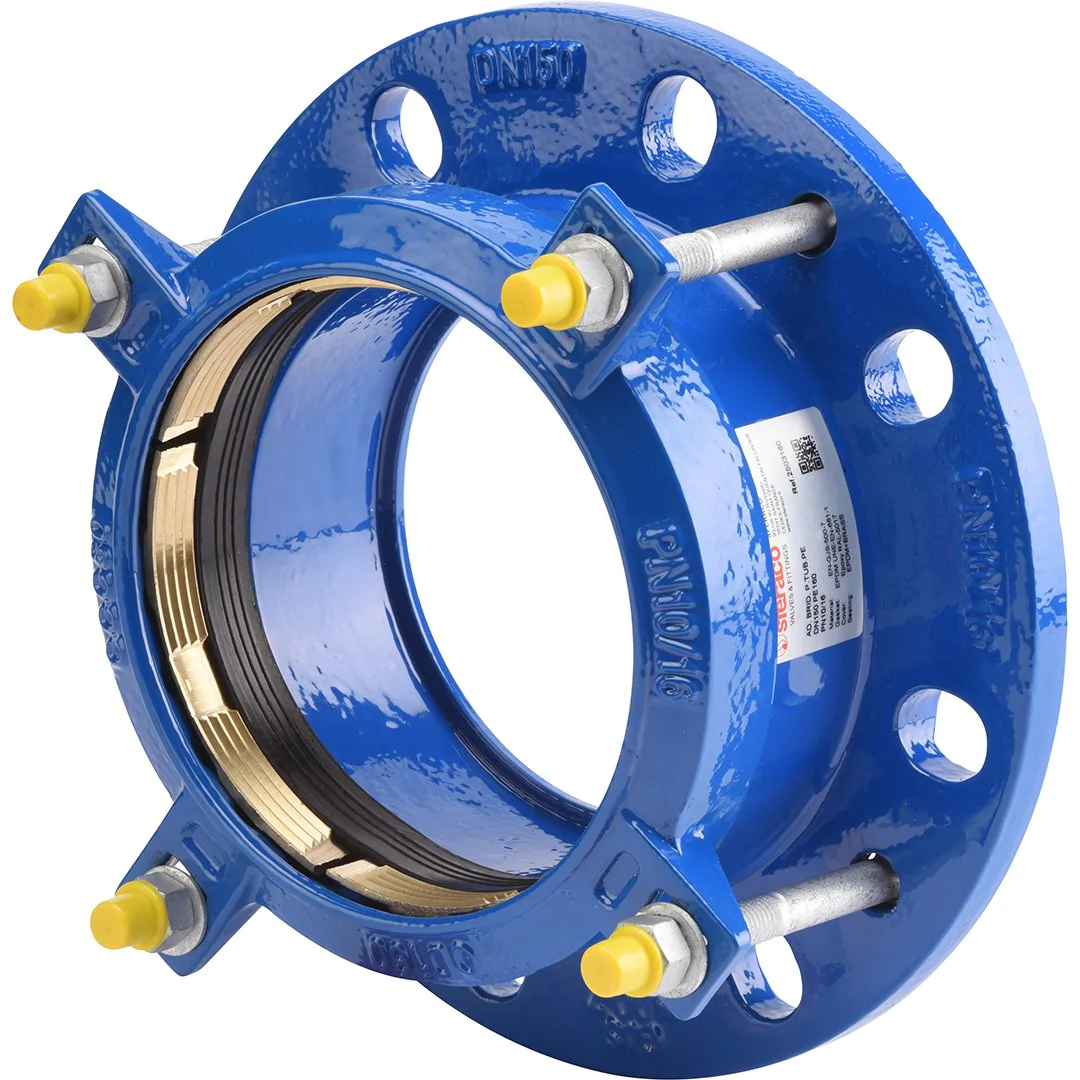

Adaptateur Brides Verrouillé PVC/PE Sécurité Renforcée SFERACO

Adaptateur Brides Verrouillé PVC/PE Sécurité Renforcée SFERACO

Jusqu’à 80% des fuites sur réseaux PVC/PE surviennent aux raccords ? L’adaptateur brides verrouillé SFERACO élimine ce risque avec un système de verrouillage mécanique et une étanchéité renforcée. Conçu pour les applications critiques en eau, assainissement et industrie, il assure une transition parfaite entre tuyauteries PVC et PE, réduisant les coûts de maintenance et les temps d’installation.

Avantages techniques

• Construction robuste : Matériaux haute résistance (PVC-U conforme à EN 1401-1, PE 100 conforme à EN 12201) avec système de verrouillage mécanique intégré. Durée de vie estimée à plus de 50 ans en conditions normales.
• Conformité réglementaire : Normes EN 1452-3 (PVC), EN 12201-2 (PE), et EN 1092-2 pour les brides. Compatible avec les exigences ACS pour l’eau potable et les réglementations locales (ex: DTU 60.11 en France).
• Performances validées : Pression nominale (PN) jusqu’à 16 bar, diamètres DN 50 à DN 400, température de service de -10°C à +45°C. Étanchéité classe A selon EN 12266-1.
• Installation simplifiée : Raccordement par brides PN10/16 (norme EN 1092-2), montage en moins de 30 minutes avec outils standard. Compatible avec les brides standards du marché.

Fiche Technique Détaillée

Principe de fonctionnement

Cet adaptateur utilise un système de verrouillage mécanique avec joint torique en EPDM (norme EN 681-1) pour assurer une étanchéité permanente entre les brides PVC et PE. La conception inclut un épaulement de centrage qui aligne parfaitement les tuyaux, réduisant les contraintes et les pertes de charge. Le verrouillage par boulons (acier galvanisé selon ISO 4032) garantit une pression uniforme sur le joint, évitant les fuites même sous variations de température ou vibrations.

Domaines d’utilisation

• Eau & Assainissement : Réseaux d’eau potable (AEP), stations de pompage, traitement des eaux usées, canalisations d’assainissement.
• Industrie Process : Conduites d’eau de process, réseaux d’air comprimé, applications agroalimentaires (sans contact direct avec les denrées).
• Bâtiment : Raccordements entre réseaux PVC et PE pour l’adduction d’eau, systèmes d’évacuation.
• Infrastructures : Travaux publics, réseaux d’irrigation, projets de génie civil.

Guide d’installation

1. Préparation : Nettoyez les extrémités des tuyaux PVC et PE (débarras des bavures), vérifiez l’alignement avec un niveau à bulle. Appliquez un lubrifiant à base d’eau sur le joint torique (type glycérine).
2. Montage : Placez l’adaptateur entre les brides PVC et PE, sens du fluide indiqué par une flèche. Serrez les boulons en croix avec une clé dynamométrique (couple : 20 Nm pour DN ≤ 100, 30 Nm pour DN > 100). Utilisez des joints plats en caoutchouc nitrile (NBR) selon EN 1514-1.
3. Mise en route : Effectuez un test d’étanchéité à 1,5 fois la pression de service (max 24 bar) pendant 30 minutes. Purgez l’air par les ventouses du réseau. Ouvrez progressivement la vanne amont pour éviter les coups de bélier.
