Bride de raccordement verrouillée fonte Série 2502 — connexion sécurisée tube PVC/PE sur réseau PN16

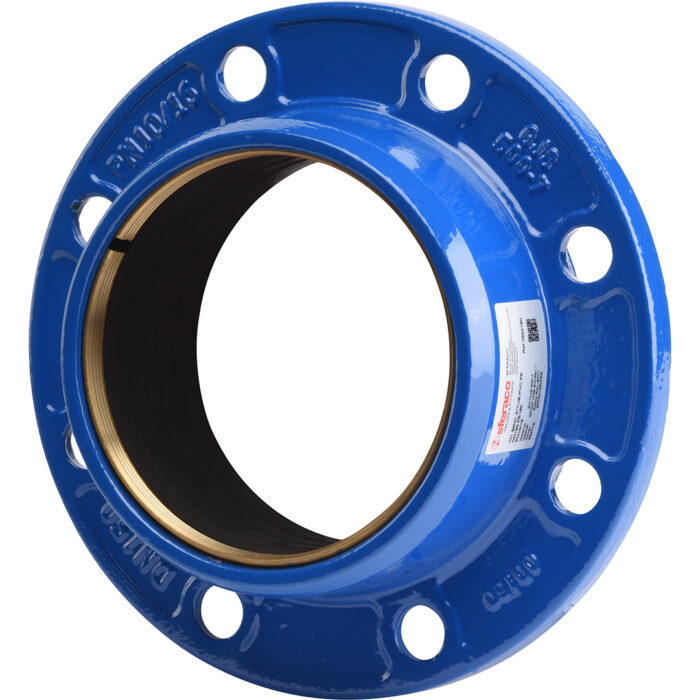

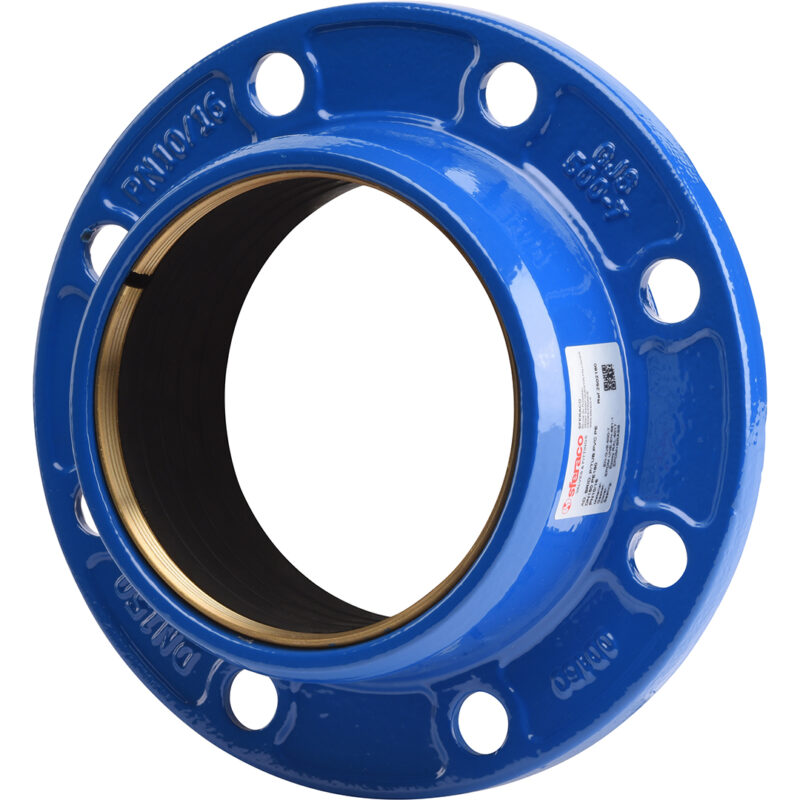

Raccorder un tube PVC ou PE sur une bride PN10/16 sans risque de déboîtement sous pression : c’est la contrainte principale des réseaux d’adduction et de distribution d’eau potable. Un raccordement classique par manchon compressé peut se désolidariser lors d’une surpression transitoire, d’un coup de bélier ou d’un mouvement de sol. La bride Série 2502 en fonte GS résout ce problème avec une bague autobloquante multi-parties qui saisit mécaniquement le tube PVC ou PE sur sa circonférence extérieure. Le tube ne peut plus être extrait sous traction axiale — le verrouillage est mécanique, pas seulement par friction.

Le DN 60/65 de cette série couvre les tubes PE de diamètre extérieur 75 mm, qui correspondent aux distributions DN 63 courantes en eau potable et irrigation. L’écartement face à face de 57 mm respecte les standards des robinetteries entre brides PN10/16, permettant le remplacement d’un équipement existant sans modification des supports de tuyauterie.

Caractéristiques techniques

Système de verrouillage — principe de fonctionnement

La bague autobloquante multi-parties est le composant clé de cette bride. Composée de plusieurs segments métalliques disposés en anneau autour du tube, elle fonctionne selon un principe de serre-tube conique : quand une force de traction axiale s’exerce sur le tube (surpression, coup de bélier, poussée hydrostatique), les segments se resserrent sur la paroi extérieure du tube et augmentent le grippage proportionnellement à la force appliquée. Plus on tire sur le tube, plus le maintien est fort — c’est un mécanisme autoblocant par nature.

La mise en place est simple : insérer le tube PE ou PVC jusqu’à la butée interne, serrer les boulons de la bride frontale selon le couple spécifié. Les segments de la bague s’auto-positionnent à la bonne profondeur lors du serrage. Pas de soudure, pas de colle, pas de traitement de surface du tube nécessaire — le tube doit simplement être propre, sans graisse, et coupé perpendiculairement à l’axe.

Fonte GS — pourquoi ce matériau sur un réseau eau potable

La fonte à graphite sphéroïdal (EN-GJS, anciennement fonte ductile) combine la résistance mécanique de l’acier et la résistance à la corrosion de la fonte grise, avec une ductilité bien supérieure. Contrairement à la fonte grise qui se rompt de façon fragile, la fonte GS se déforme plastiquement avant rupture — propriété essentielle sur les réseaux enterrés soumis à des mouvements de sol.

Pour l’eau potable, la fonte GS est un matériau qualifié de longue date. Elle est utilisée depuis des décennies pour les tuyaux, vannes papillon et raccords des réseaux AEP. Sa résistance à la corrosion interne est bonne en eau douce et dure ; pour les eaux agressives (pH < 7, CO₂ libre > 30 mg/L), un revêtement époxy ou une protection cathodique complémentaire peut être nécessaire.

Certifications ACS et 4MS — exigences réglementaires

En France, tout matériau en contact avec l’eau destinée à la consommation humaine doit avoir une Attestation de Conformité Sanitaire (ACS) délivrée par un laboratoire agréé (LHVP, CARSO, IRSN ou équivalent). Cette exigence découle du Code de la Santé Publique (art. R1321-48 à R1321-56) et de la note DGS/SD7A/2002/269. La Série 2502 est certifiée ACS — ce certificat est requis par les maîtres d’ouvrage publics (communes, syndicats des eaux) et les concessionnaires de réseau AEP pour tout équipement installé sur le réseau de distribution.

La marque 4MS (accord Belgique-France-Allemagne-Pays-Bas) étend la reconnaissance de cette conformité sanitaire aux quatre pays signataires. Pour les projets de coopération transfrontalière ou les équipements destinés à l’export vers ces pays, la certification 4MS évite une double qualification auprès des autorités sanitaires de chaque pays.

Applications et domaines d’installation

Adduction et distribution d’eau potable — c’est le domaine principal. Raccordement de tronçons PE100 sur vannes papillon à brides, débitmètres electromagnétiques, compteurs d’eau ou postes de réduction de pression. L’ACS est obligatoire dans ce contexte.

Irrigation agricole et arrosage — les réseaux d’irrigation utilisent largement le tube PE pour leur résistance à la pression et leur flexibilité. La bride Série 2502 permet la connexion de ces tubes PE sur les vannes et compteurs à brides des postes d’irrigation. La pression de service de 16 bar est suffisante pour les réseaux d’irrigation sous pression les plus élevés.

Rénovation de réseau — lors du remplacement d’une vanne ou d’un équipement sur un réseau existant en PVC ou PE, la Série 2502 évite de souder ou coller un manchon de transition — le remplacement est plus rapide, sans matériaux de jointoiement spécifiques, et immédiatement contrôlable lors de la remise en pression.
