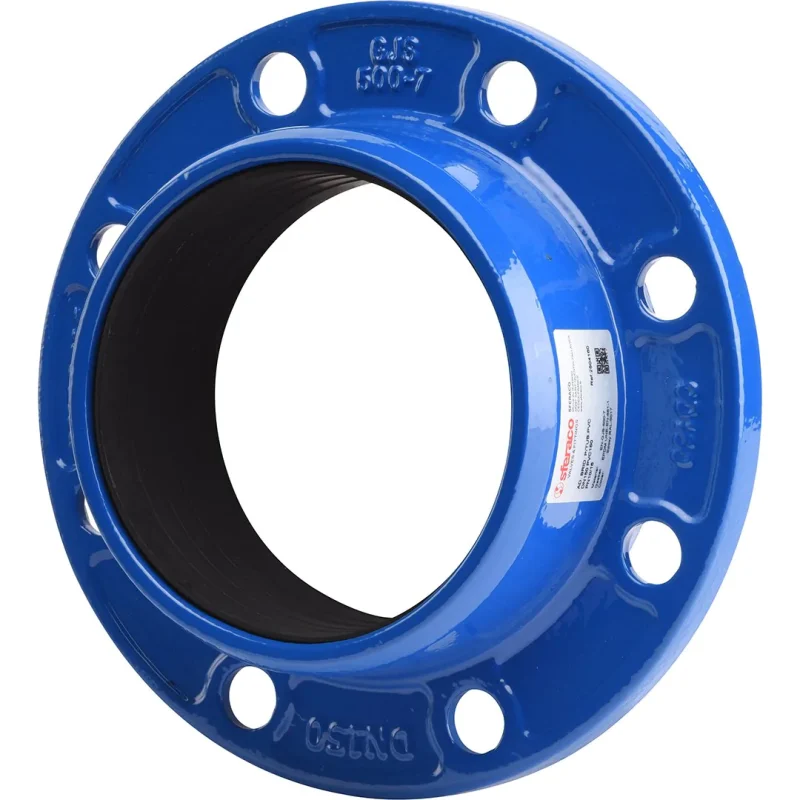

Bride libre PVC SFERACO – Raccordement rapide pour réseaux fluides industriels

Bride libre PVC-U SFERACO – Raccordement démontable pour réseaux fluides

40% de temps gagné sur vos interventions de maintenance grâce à un système de raccordement rapide et fiable. La bride libre SFERACO en PVC-U (norme EN 1452-2) est conçue pour les réseaux de fluides sous pression modérée. Elle permet un montage et démontage aisés sans outillage spécifique, garantissant une étanchéité parfaite avec joint plat. Solution économique et durable pour les installations HVAC, l’assainissement et l’industrie chimique légère.

Avantages techniques

• Construction robuste : PVC-U (PolyChlorure de Vinyle non plastifié) conforme à EN 1452-2, excellente résistance aux produits chimiques et à la corrosion. Durée de vie estimée à 25 ans en conditions normales.
• Conformité réglementaire : Norme EN 1452-2 pour les systèmes de tuyauterie en PVC, compatible avec les exigences de potabilité (KTW/BfR) et les fluides industriels.
• Performances validées : Pression nominale PN10 (10 bar à 20°C), diamètres DN 50 à DN 200 mm, température de service de 0°C à +45°C (max +60°C ponctuel).
• Installation simplifiée : Raccordement par bride libre avec boulonnerie standard (vis et écrous fournis), temps de montage réduit à 5 minutes par bride, compatible avec les brides fixes PVC ou acier selon EN 1092-2.

Fiche Technique Détaillée

Principe de fonctionnement

La bride libre SFERACO fonctionne sur le principe d’un assemblage démontable par serrage de boulons. Elle se compose d’une bride mobile (libre) qui vient s’appliquer contre une bride fixe collée ou soudée sur le tuyau PVC. Un joint plat en EPDM ou NBR assure l’étanchéité entre les deux faces. Le serrage uniforme des boulons (couple recommandé : 20-25 Nm selon diamètre) crée une pression sur le joint, garantissant une étanchéité même sous pression dynamique. Conçue pour minimiser les pertes de charge (< 0,1 bar à débit nominal).

Domaines d’utilisation

• HVAC & Génie Climatique : Réseaux d’eau glacée, chauffage basse température, systèmes de ventilation.
• Eau & Assainissement : Stations de pompage, adduction d’eau potable, réseaux d’eaux usées et pluviales.
• Industrie Process : Agroalimentaire (lavage, rinçage), chimie légère (solutions acides/basiques diluées), traitement des eaux.
• Bâtiment : Installations sanitaires, arrosage automatique, systèmes de protection incendie (annexes).

Guide d’installation

1. Préparation : Nettoyez les extrémités de tuyaux PVC, vérifiez l’absence de rayures. Collez ou soudez la bride fixe sur le tuyau selon les préconisations du fabricant (colle PVC conforme EN 14680).
2. Montage : Placez le joint plat sur la bride fixe, alignez la bride libre, insérez les boulons et serrez en croix avec le couple recommandé. Respectez le sens du fluide si joint asymétrique.
3. Mise en route : Testez à pression nominale (10 bar) pendant 30 min, vérifiez l’étanchéité. Pour l’eau potable, rincez le réseau avant utilisation.
