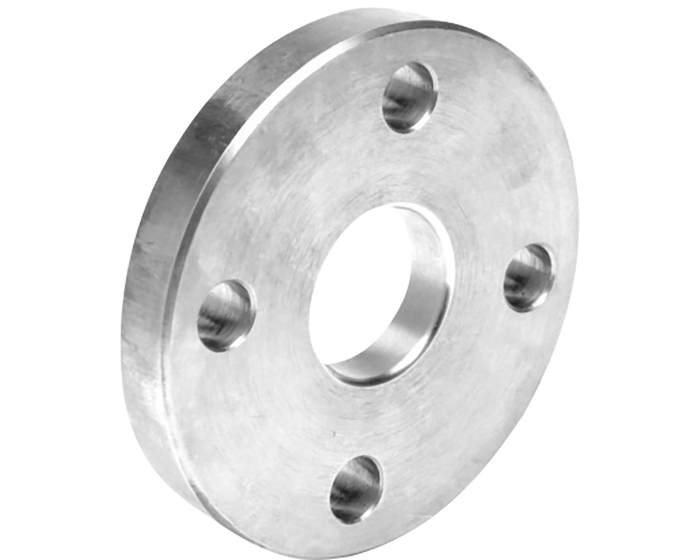

Bride Plate à Souder Inox 316L – Série 4PAS
Plage de prix : 33,67 € à 4993,00 €
Bride plate inox 316L PN10/16. Norme EN 1092-1 type 01/A, -29 à 450 °C, inox 316L anticorrosion : raccordement sûr et durable.
Sélectionner votre référence
| Diamètre | Référence | Stocker | Prix | Quantité | Ajouter au chariot |
|---|---|---|---|---|---|
| 15 | 4PAS100 | En stock | 229,00 € |
|
Bride Plate à Souder Inox 316L – Série 4PAS – Type 01/A EN 1092-1 PN10/16
La bride plate à souder en inox 316L de la série 4PAS offre une solution sûre et durable
pour le raccordement de tuyauteries en industrie, gaz, fluides et eau potable.
Conçue selon la norme EN 1092-1, elle remplace la série 2109 et garantit une
résistance chimique et mécanique élevée pour des conditions de service exigeantes.
Avantages Clés
- Compatibilité universelle : raccordement standardisé PN10/16 selon EN 1092-1.
- Durabilité accrue : inox 316L résistant à la corrosion et aux environnements agressifs.
- Plage de température étendue : de -29 °C à 450 °C.
- Utilisation polyvalente : transport de fluides, gaz et eau potable.
- Fabrication normée : fiabilité assurée et conformités réglementaires.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 4PAS |
| Type | Bride plate à souder |
| Norme | EN 1092-1, Type 01/A |
| DN / Raccordement | DN 100 – Brides PN10/16 |
| Diamètre nominal (NPS) | 4’’ |
| Diamètre tube | 114,3 mm |
| Diamètre extérieur | 220 mm |
| Pression (PS) | 16 bar |
| Température (TS) | -29 °C à +450 °C |
| Matériau | Inox 316L (résistance chimique et corrosion) |
| Applications | Gaz, fluides industriels, eau potable |
| Durée de garantie | 2 ans |
Applications Recommandées
- Transport d’eau potable
- Conduites de gaz
- Process industriels
- Fluides chimiques et corrosifs
Conseils d’Installation & Maintenance
- Préparer la coupe du tube et chanfreiner avant soudure.
- Respecter un alignement parfait des brides pour étanchéité optimale.
- Utiliser des joints adaptés à la pression et à la température de service.
- Procéder à un contrôle régulier du serrage des boulons.
Certifications & Conformité
- EN 1092-1 Type 01/A
- Matériau conforme à la directive 2014/68/UE (DESP)
- Qualité inox 316L pour contact eau potable
- Procédé de fabrication certifié ISO 9001
Solide, normée et résistante à la corrosion, la bride inox 316L série 4PAS
constitue un choix fiable et durable pour tous vos raccordements industriels et réseaux sous pression.
| Diamètre |
15 ,20 ,25 ,32 ,40 ,50 ,65 ,80 ,100 ,125 ,150 ,200 ,250 ,300 ,350 ,400 ,450 ,500 ,600 ,700 |
|---|---|
| Référence |
4PAS100 ,4PAS125 ,4PAS15 ,4PAS150 ,4PAS16200 ,4PAS16250 ,4PAS16300 ,4PAS20 ,4PAS200 ,4PAS25 ,4PAS250 ,4PAS300 ,4PAS32 ,4PAS350 ,4PAS40 ,4PAS400 ,4PAS450 ,4PAS50 ,4PAS500 ,4PAS600 ,4PAS65 ,4PAS700 ,4PAS80 |
