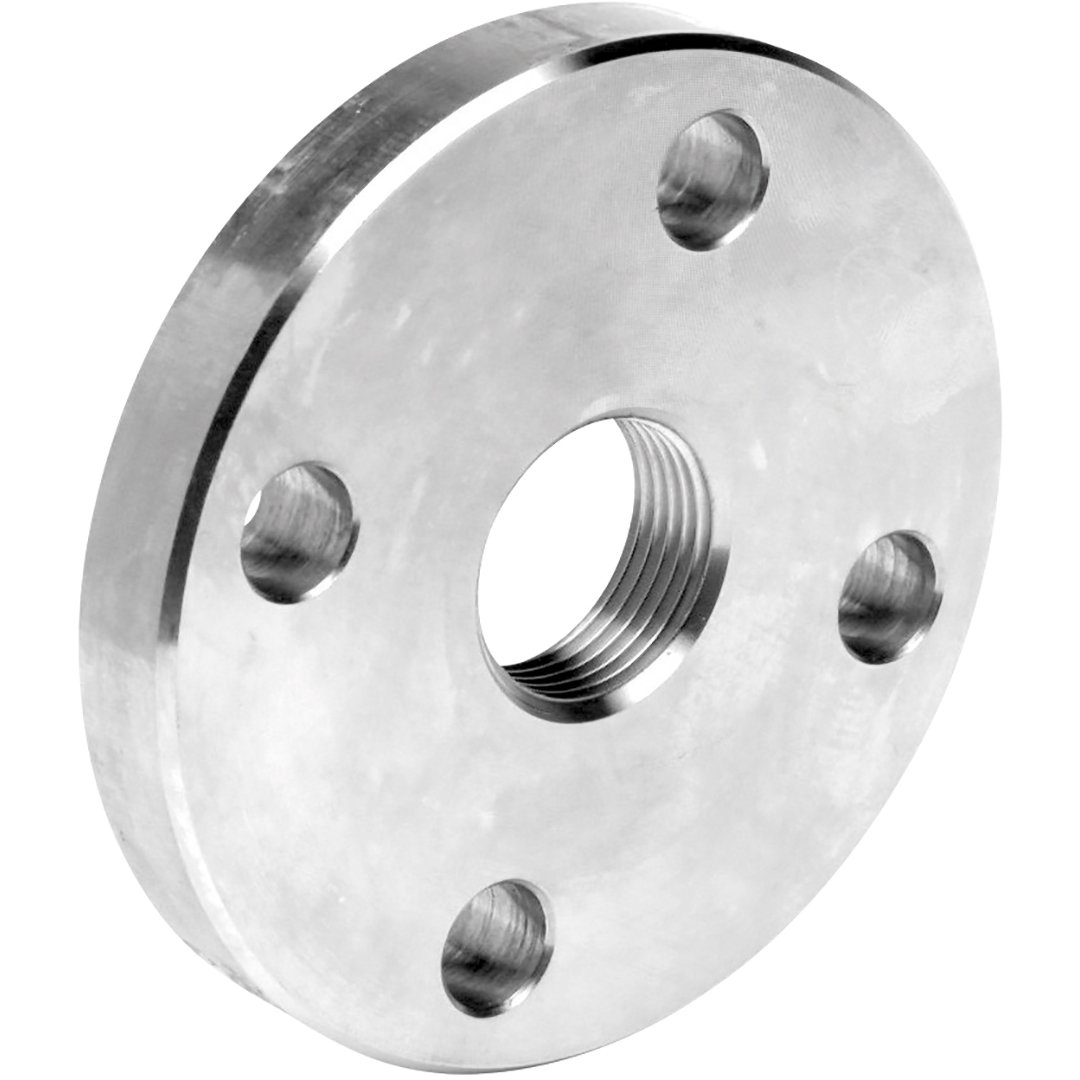

Bride Plate Taraudée FF BSP Inox 304L – Série 2PT
À partir de 81,62 € HT
Bride plate taraudée FF BSP inox 304L série 2PT. DN 3/8” à 4”, PN 10/40, -29°C à +450°C. Taraudage femelle-femelle. Norme EN 1092-1. Fabrication française Sferaco.
Sélectionner votre référence
| DN | Matière | Pression Nominale (bar) | Poids (kg) | Référence | Diamètre de tube (mm) | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|---|
| DN: 100 | Matière: Inox | Pression Nominale (bar): 10 | Poids (kg): | Référence: 2PT100 | Diamètre de tube (mm): 10 | Prix: 398,00 € | Disponibilité: Demander un devis | ||
| DN: 10 | Matière: Inox | Pression Nominale (bar): 10 | Poids (kg): 6 | Référence: 2PT10 | Diamètre de tube (mm): 10 | Prix: 81,62 € | _delai_expedition: Demander un devis | ||
| DN: 15 | Matière: Inox | Pression Nominale (bar): 10 | Poids (kg): 6 | Référence: 2PT15 | Diamètre de tube (mm): 10 | Prix: 99,83 € | _delai_expedition: Demander un devis | ||
| DN: 20 | Matière: Inox | Pression Nominale (bar): 10 | Poids (kg): 11 | Référence: 2PT20 | Diamètre de tube (mm): 10 | Prix: 109,47 € | _delai_expedition: Demander un devis | ||
| DN: 25 | Matière: Inox | Pression Nominale (bar): 10 | Poids (kg): 17 | Référence: 2PT25 | Diamètre de tube (mm): 10 | Prix: 122,43 € | _delai_expedition: En stock | ||
| DN: 32 | Matière: Inox | Pression Nominale (bar): 10 | Poids (kg): 19 | Référence: 2PT32 | Diamètre de tube (mm): 10 | Prix: 183,98 € | _delai_expedition: Demander un devis | ||
| DN: 32 | Matière: Inox | Pression Nominale (bar): 10 | Poids (kg): 26 | Référence: 2PT40 | Diamètre de tube (mm): 10 | Prix: 179,95 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Inox | Pression Nominale (bar): 10 | Poids (kg): 34 | Référence: 2PT50 | Diamètre de tube (mm): 10 | Prix: 209,00 € | _delai_expedition: Demander un devis | ||
| DN: 65 | Matière: Inox | Pression Nominale (bar): 10 | Poids (kg): 38 | Référence: 2PT65 | Diamètre de tube (mm): 10 | Prix: 265,00 € | _delai_expedition: Demander un devis | ||
| DN: 80 | Matière: Inox | Pression Nominale (bar): 10 | Poids (kg): 43 | Référence: 2PT80 | Diamètre de tube (mm): 10 | Prix: 348,00 € | _delai_expedition: Demander un devis |
Bride Plate Taraudée FF BSP Inox 304L – Série 2PT – PN10/40 selon EN 1092-1
Vous recherchez une bride taraudée fiable pour raccorder vos équipements inox sans soudure ?
La bride plate taraudée femelle-femelle BSP inox 304L série 2PT offre une solution de raccordement robuste
et conforme à la norme EN 1092-1 pour vos installations de transport de fluides et gaz.
Fabriquée en France par Sferaco, spécialiste de la robinetterie industrielle depuis 1975,
cette gamme en inox 304L garantit résistance à la corrosion et longévité jusqu’à 450°C.
Disponible en 10 diamètres (DN 3/8” à 4”), elle s’adapte à toutes vos configurations.
Pourquoi Choisir Cette Bride Taraudée ?
- Fabrication française certifiée : Sferaco, 50 ans d’expertise en robinetterie inox, site de production certifié ISO 9001:2015 à Saint-Maurice-de-Beynost (01)
- Qualité matériau : Inox 304L (1.4307) certifié 3.1, résistance optimale à la corrosion, adapté fluides alimentaires et chimiques
- Conformité normative : EN 1092-1 type 01 (bride plate), taraudage BSP selon ISO 7-1, traçabilité complète
- Installation simplifiée : Taraudage femelle-femelle direct, pas de soudure, montage/démontage rapide, gain de temps de 60 % vs brides à souder
Avantages Clés
- Large plage thermique : Fonctionne de -29°C à +450°C, compatible vapeur surchauffée, fluides cryogéniques et haute température
- Double classe de pression : PN 10/40 pour DN ≤ 1”1/2 (16 bar au-delà), polyvalence installations basse et moyenne pression
- Inox 304L anticorrosion : Teneur carbone réduite (L = Low Carbon), excellente soudabilité, résistance milieux chlorés et acides faibles
- Taraudage BSP universel : Filetage gaz britannique étanche (British Standard Pipe), compatible robinetterie européenne et anglo-saxonne
- Gamme complète : 10 diamètres standard en stock (3/8” à 4”), plans 3D CAO téléchargeables pour intégration BE
- Finition soignée : Surface décapée-passivée, rugosité contrôlée Ra ≤ 3,2 µm, aspect esthétique durable
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série / Référence | 2PT (2PT10 à 2PT100) |
| Type | Bride plate taraudée femelle-femelle |
| Diamètres disponibles (DN) | 3/8”, 1/2”, 3/4”, 1”, 1”1/4, 1”1/2, 2”, 2”1/2, 3”, 4” (DN 10 à 100 mm) |
| Taraudage | BSP (British Standard Pipe) femelle selon ISO 7-1 |
| Matériau | Inox 304L (AISI 304L / EN 1.4307) |
| Norme conception | EN 1092-1 type 01 (bride plate) |
| Pression nominale (PN) | PN 10/40 (DN ≤ 1”1/2) | PN 10/16 (DN ≥ 2”) |
| Pression service max (PS) | 16 bar (DN ≤ 40 mm) | 10 bar (DN ≥ 50 mm) |
| Température service (TS) | -29°C à +450°C |
| Portée d’étanchéité | Face plate (type B selon EN 1092-1) |
| Nombre de trous | 4 trous (DN ≤ 65 mm) | 8 trous (DN ≥ 80 mm) |
| Diamètre extérieur | 90 mm (DN 3/8”) à 235 mm (DN 4”) |
| Finition surface | Décapage-passivation, Ra ≤ 3,2 µm |
| Certificat matière | Certificat 3.1 selon EN 10204 disponible sur demande |
Pour Quelles Applications ?
- Agroalimentaire & boissons : Raccordement cuves inox, lignes de conditionnement, circuits CIP/NEP, brasseries
- Chimie & pharmacie : Lignes de transfert réactifs, circuits solvants, installations pilotes, zones ATEX
- Traitement des eaux : Stations d’épuration, usines de potabilisation, dessalement, circuits osmose inverse
- Énergie & vapeur : Réseaux vapeur surchauffée, échangeurs thermiques, centrales biomasse, chaufferies industrielles
- Pétrochimie & offshore : Installations marines, plateformes offshore, raffineries, stockage hydrocarbures
- HVAC & génie climatique : Circuits chauffage/refroidissement, pompes à chaleur, groupes froids
Comment Choisir le Bon Diamètre ?
- DN 3/8” à 3/4” (2PT10-2PT20) : Instrumentation, piquages auxiliaires, circuits de contrôle, débitmètres
- DN 1” à 1”1/2 (2PT25-2PT40) : Raccordement vannes, pompes doseuses, circuits process moyens, débit 2-10 m³/h
- DN 2” à 3” (2PT50-2PT80) : Lignes principales, pompes centrifuges, débits 10-50 m³/h
- DN 4” (2PT100) : Collecteurs, gros débits > 50 m³/h, aspiration pompes volumineuses
Conseil : Pour choisir entre PN 10/16 et PN 10/40, vérifiez la pression de votre réseau :
PN 10/40 offre une marge de sécurité pour DN ≤ 1”1/2. Au-delà de DN 2”, les brides passent automatiquement en PN 10/16.
Nos techniciens peuvent vous assister dans le dimensionnement (voir section Support).
Questions Fréquentes
Quelle est la différence entre inox 304 et 304L ?
Le 304L (L = Low Carbon) contient moins de 0,03 % de carbone contre 0,08 % pour le 304 standard.
Cette teneur réduite améliore la résistance à la corrosion intergranulaire après soudage (pas de sensibilisation)
et facilite le soudage TIG/MIG sans traitement thermique post-soudure. Le 304L est donc recommandé pour les installations
soudées et les milieux corrosifs (chlorures, acides). Nos brides 2PT sont systématiquement en 304L pour garantir
une compatibilité maximale avec vos tuyauteries inox soudées.
Le taraudage BSP est-il compatible avec les filetages NPT américains ?
Non, BSP (British Standard Pipe) et NPT (National Pipe Thread américain) ne sont pas compatibles.
Le BSP est cylindrique avec étanchéité par joint (BSPP) ou conique (BSPT), angle de filet 55°.
Le NPT est toujours conique avec étanchéité dans le filetage, angle 60°.
Forcer un raccord NPT dans un taraudage BSP endommagera les filets. Pour raccorder du NPT,
utilisez des adaptateurs BSP/NPT (disponibles dans notre catalogue). Le BSP équipe 95 % des robinetteries européennes.
Quel type de joint utiliser avec cette bride plate ?
Pour une portée plate (type B selon EN 1092-1), utilisez des joints plats pleins :
EPDM pour eau/vapeur jusqu’à 160°C, NBR pour huiles/hydrocarbures, PTFE ou graphite expansé pour applications chimiques jusqu’à 250°C,
joints spiralés graphite/inox pour haute température (> 300°C).
Le diamètre du joint doit correspondre au DN de la bride.
Respectez le couple de serrage recommandé (voir notice) : 20-40 N·m pour DN ≤ 1”, 40-80 N·m pour DN > 1”.
Consultez notre gamme de joints compatible sur le site (rubrique Joints & Étanchéité).
Ces brides sont-elles compatibles avec les fluides alimentaires ?
Oui, l’inox 304L est conforme aux réglementations alimentaires européennes (Règlement CE 1935/2004, Règlement UE 10/2011).
Nos brides subissent un décapage-passivation qui garantit une surface propre et non contaminante.
Pour usage agroalimentaire, privilégiez des joints alimentaires certifiés FDA/CE (silicone platine, EPDM alimentaire, PTFE vierge).
Un certificat 3.1 avec traçabilité matière est disponible sur demande pour répondre aux audits qualité.
Les brides 2PT équipent de nombreuses laiteries, brasseries et lignes de conditionnement.
Peut-on souder ces brides taraudées sur de la tuyauterie ?
Oui, l’inox 304L est parfaitement soudable par procédés TIG, MIG ou électrode enrobée.
Cependant, l’intérêt principal de ces brides taraudées est justement d’éviter la soudure :
vissez directement vos raccords mâles BSP dans les taraudages femelles.
Si vous devez raccorder de la tuyauterie lisse, privilégiez plutôt nos brides à collerette inox 304L à souder
ou brides à collerette (série 2PW). Le soudage d’une bride taraudée est possible mais sous-optimal
(risque de déformation du taraudage lors du cordon de soudure).
Installation & Maintenance
- Vérification pré-montage : Contrôler propreté taraudages, absence de copeaux ou bavures, conformité classe pression avec installation
- Choix du joint : Sélectionner joint plat adapté au fluide et température, diamètre = DN bride, épaisseur 2-3 mm standard
- Vissage raccords mâles : Nettoyer filets mâles, appliquer pâte d’étanchéité PTFE ou ruban (3-4 tours), visser à la main puis serrer à la clé (couple max : DN ≤ 1” → 80 N·m, DN > 1” → 120 N·m)
- Assemblage brides : Positionner joint centré, aligner trous de fixation, insérer boulonnerie inox (8.8 mini), serrer en croix par passes successives
- Couple de serrage boulons : DN ≤ 1” : 20-40 N·m | DN 1”1/4-2” : 40-80 N·m | DN > 2” : 80-150 N·m (consulter EN 1591 pour calcul précis)
- Test étanchéité : Monter progressivement en pression (paliers 25-50-100 %), contrôle visuel et snoop, attendre stabilisation 15 min
- Maintenance : Inspection visuelle annuelle, vérifier couple boulonnerie, remplacer joint si fuite, nettoyer taraudages tous les 2 ans en milieu encrassant
- Démontage : Dévisser boulons en croix, récupérer et remplacer joint systématiquement, nettoyer portées d’étanchéité avant remontage
Certifications & Conformité
- Norme bride : EN 1092-1 type 01 (bride plate face B)
- Norme taraudage : ISO 7-1 (filetage BSP cylindrique)
- Matériau certifié : EN 10088-2 (acier inoxydable 1.4307 / 304L), certificat 3.1 selon EN 10204 disponible
- Directive Équipements Sous Pression : 2014/68/UE (catégorie selon DN et fluide)
- Contact alimentaire : Règlement CE 1935/2004, EU 10/2011 (inox alimentaire)
- REACH / RoHS : Conforme réglementation européenne substances chimiques
- Qualité fabricant : Sferaco certifié ISO 9001:2015, traçabilité complète lots de fabrication
Disponibilité & Services
- Stock France : DN 1/2” à 2”1/2 (2PT15 à 2PT65) disponibles sous 24-48h depuis notre entrepôt Auvergne-Rhône-Alpes. DN 3/8” et 3”-4” : 2-4 jours ouvrés
- Livraison régionale : France métropolitaine, Benelux, Suisse. Agences commerciales Île-de-France, Auvergne-Rhône-Alpes, PACA, Occitanie
- Documentation technique : Fiches produits, plans 3D CAO (STEP, IGES, DWG), tableaux de couples de serrage téléchargeables
- Certificats : Certificats matière 3.1 fournis sur demande (délai 48h), traçabilité coulée inox garantie
- Boulonnerie assortie : Kits boulons/écrous inox A2 ou A4 disponibles par DN (réf. BK série)
- Accompagnement projet : Chiffrage installations complètes, assistance BE, formations techniques sur site
Sferaco, fabricant français de robinetterie industrielle depuis 1975 basé à Saint-Maurice-de-Beynost (Ain),
propose plus de 15 000 références en stock permanent. Les brides taraudées série 2PT sont fabriquées en inox 304L certifié,
conformes EN 1092-1, et équipent des milliers d’installations en France et en Europe (agroalimentaire, chimie, énergie).
Plans 3D disponibles pour tous les DN, certificats matière 3.1 sur demande, support technique en français.
Garantie fabricant contre défauts matière et fabrication.
Questions frequentes
Quelle est la pression maximale supportée par cette bride selon le diamètre ?
Pour DN ≤ 1”1/2 (DN 40), la bride supporte PN 10/40 soit 40 bar. Au-delà de DN 1”1/2, la pression se limite à 16 bar selon EN 1092-1.
L’inox 304L est-il compatible avec les fluides alimentaires et les environnements chlorés ?
Oui, la composition 304L (teneur carbone réduite à max 0,03 %) offre une résistance certifiée aux milieux alimentaires et aux atmosphères chlorées. Elle convient également aux acides faibles jusqu’à 450°C.
Quel est le type de taraudage et sa compatibilité avec la robinetterie existante ?
La bride utilise un taraudage BSP (British Standard Pipe) femelle-femelle selon ISO 7-1, compatible avec 90 % de la robinetterie européenne et anglo-saxonne en service industriel.
