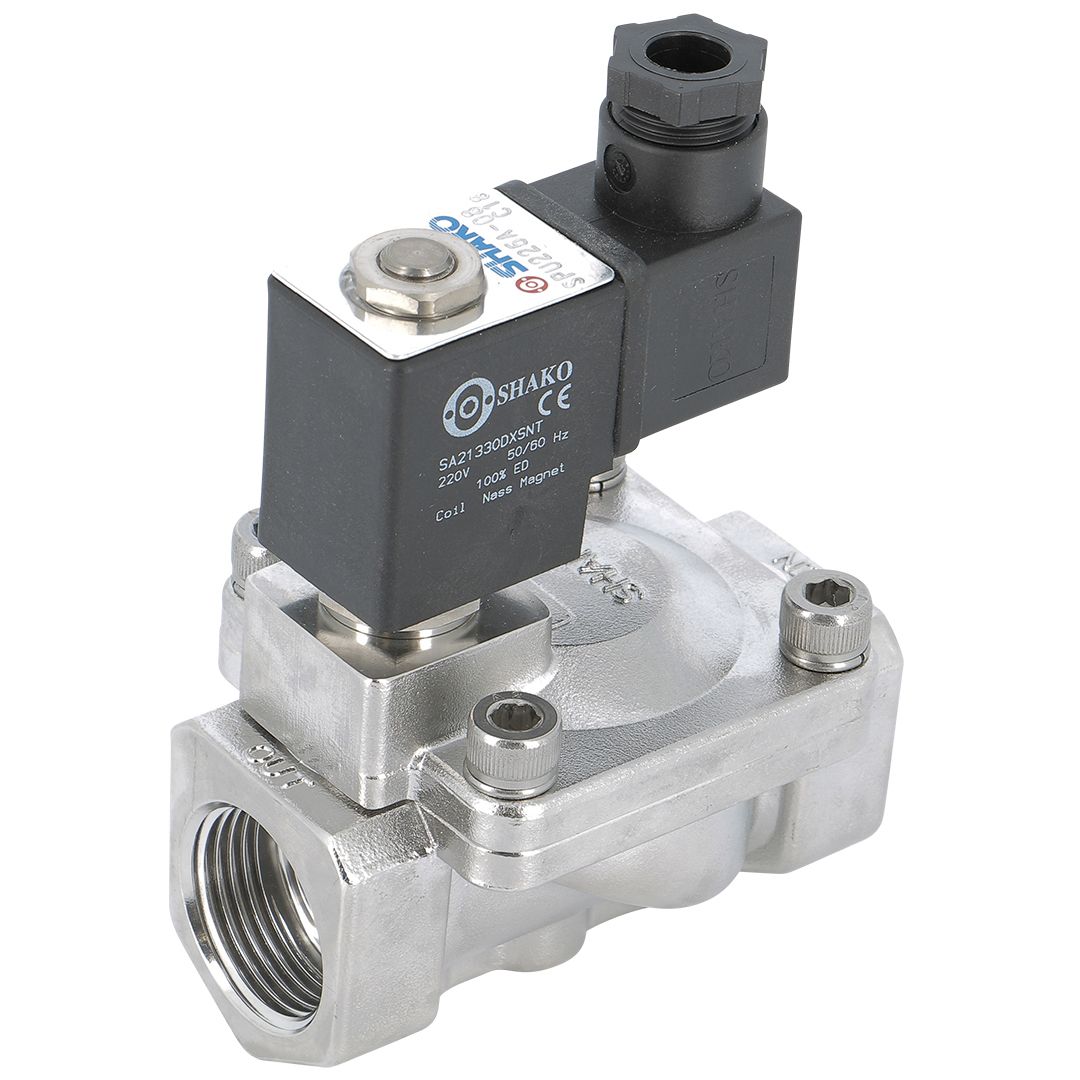

Électrovanne SPU 225 NF – Série Inox Haute Performance

Électrovanne SPU 225 NF – Série Inox Haute Performance – 2/2 Commande Assistée Membrane

L’électrovanne SPU 225 est une électrovanne 2/2 voies à commande assistée, entièrement en acier
inoxydable, conçue pour le sectionnement automatique des réseaux de fluides en environnement industriel
exigeant. Sa construction robuste et ses composants inox en font la solution idéale pour les applications
chimiques et corrosives nécessitant une résistance optimale à la corrosion et une fiabilité à long terme.

Avantages Clés

Cette électrovanne se distingue par sa construction tout inox avec un corps et couvercle en
acier inoxydable 1.4408 (CF8M) et des composants internes en inox 1.4301, garantissant une résistance
exceptionnelle aux fluides agressifs. La protection IP65 assure une étanchéité parfaite
contre les poussières et projections d’eau, essentielle dans les environnements industriels sévères.

La performance hydraulique optimale se traduit par des coefficients Kv élevés atteignant
34,1 m³/h pour les plus gros diamètres, des temps de réponse courts de 20-80 ms, et une compatibilité avec
des fluides jusqu’à 50 Cst de viscosité. Cette polyvalence permet une utilisation dans une large gamme
d’applications industrielles exigeantes.

Caractéristiques Techniques

Spécifications Électriques

La bobine classe F offre un service continu 100% avec une large gamme de tensions disponibles :
AC (24V, 48V, 110V, 230V à 50/60 Hz) et DC (12V, 24V). La consommation optimisée de 18,1 VA en courant alternatif
ou 15 W en courant continu garantit une efficacité énergétique remarquable. Une restriction est possible au-delà
de 40°C en fonctionnement courant continu pour préserver la durée de vie de la bobine.

Large Gamme Dimensionnelle

La gamme couvre les diamètres de G 3/8″ à G 2″ avec des coefficients Kv adaptés : 2,82 m³/h
pour les DN 3/8″ et 1/2″, 7,5 m³/h pour les DN 3/4″ et 1″, jusqu’à 34,1 m³/h pour le DN 2″. Cette construction
compacte optimise l’encombrement avec des poids réduits de 0,74 à 3,80 kg selon les dimensions, facilitant
l’intégration dans tous types d’installations.

Applications Industrielles

Cette électrovanne trouve son application dans les industries chimiques où la résistance à
la corrosion est un critère prioritaire, les installations de traitement des eaux agressives, les process
alimentaires nécessitant une hygiène parfaite, ainsi que tous les secteurs manipulant des fluides corrosifs
non chargés où la fiabilité et la durabilité sont essentielles.

Options et Variantes

Plusieurs options sont disponibles pour s’adapter aux besoins spécifiques : membrane EPDM
en alternative au FPM standard, raccordements NPT selon ANSI B1.20 pour les applications américaines, et
version ATEX (SPU 225X) certifiée pour les zones dangereuses 1, 2, 21 et 22 avec câble surmoulé de 3 mètres
et bobine de sécurité augmentée.

Certifications & Conformité

Cette électrovanne respecte la directive CE pression 2014/68 et la directive CE basse tension 2014/35,
garantissant une conformité totale aux réglementations européennes. La construction selon les normes EN 12516-1
et les raccordements conformes ISO 228 assurent une compatibilité parfaite avec les standards internationaux
de l’industrie.

L’électrovanne SPU 225 conjugue construction tout inox, performance hydraulique élevée et flexibilité
électrique, constituant la solution de référence pour vos applications industrielles nécessitant un
sectionnement automatique fiable des fluides chimiques et corrosifs.
