Électrovanne SPU 220-X INOX ATEX – Série Sécurisée
À partir de 519,00 € HT
Sélectionner votre référence
| DN | Kv | FAF (mm) | Tension | Matière | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|---|
| DN: 1 / 2" | Kv: 326 | FAF (mm): 665 | Tension: 230V CA | Matière: Inox | Référence: 081102 | Prix: 519,00 € | Disponibilité: En stock | ||
| DN: 3 / 4" | Kv: 694 | FAF (mm): 71 | Tension: 230V CA | Matière: Inox | Référence: 081103 | Prix: 752,00 € | _delai_expedition: Demander un devis | ||
| DN: 1 / 2" | Kv: 326 | FAF (mm): 665 | Tension: 24V CA | Matière: Inox | Référence: 081112 | Prix: 519,00 € | _delai_expedition: Demander un devis | ||
| DN: 3 / 4" | Kv: 694 | FAF (mm): 71 | Tension: 24V CA | Matière: Inox | Référence: 081113 | Prix: 752,00 € | _delai_expedition: Demander un devis | ||
| DN: 1 / 2" | Kv: 326 | FAF (mm): 665 | Tension: 24V CC | Matière: Inox | Référence: 081152 | Prix: 519,00 € | _delai_expedition: En stock | ||
| DN: 3 / 4" | Kv: 694 | FAF (mm): 71 | Tension: 24V CC | Matière: Inox | Référence: 081153 | Prix: 752,00 € | _delai_expedition: En stock |

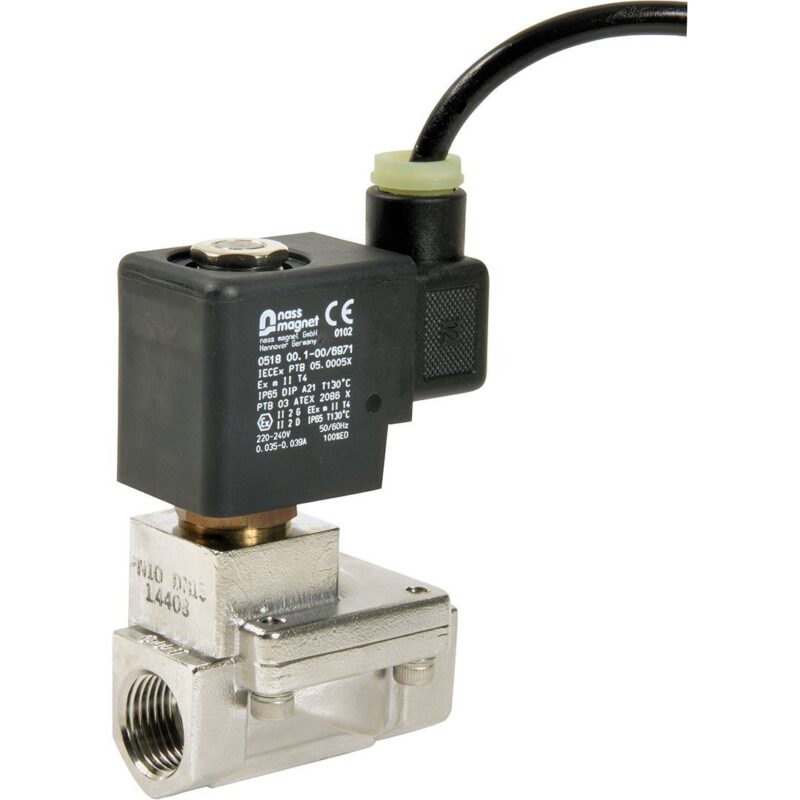

Électrovanne SPU 220-X INOX ATEX – Série Sécurisée – 2/2 Commande Directe Zones Explosives
L’électrovanne SPU 220-X est une électrovanne 2/2 à commande directe en acier inoxydable,
spécialement conçue pour le sectionnement automatique des fluides agressifs non chargés en atmosphères
explosives. Sa double certification ATEX et sa construction robuste en font la solution idéale pour
les applications industrielles en zones dangereuses 1, 2, 21 et 22, garantissant une sécurité maximale
dans les environnements à risque d’explosion.
Avantages Clés
Cette électrovanne se distingue par sa sécurité maximale en zone ATEX grâce à sa double
certification : bobine II 2G/D EEx m II T4 PTB 03 ATEX 2086 X et corps II 2G/D EEx c II T4 SIRA 09 ATEX 6180 X.
Le câble surmoulé de 3 mètres assure une installation sécurisée et conforme aux exigences ATEX les plus strictes.
La construction haute qualité intègre un corps et couvercle en acier inoxydable 1.4408
(CF8M) pour une résistance optimale à la corrosion, complété par un noyau mobile et tube guide en inox 1.4301.
La membrane FPM (EPDM disponible en option) garantit une large compatibilité chimique, tandis que la protection
IP65 assure une étanchéité parfaite contre les poussières et projections d’eau.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Électrovanne 2/2 commande directe NF |
| Corps et couvercle | Inox 1.4408 (CF8M) |
| Noyau mobile et tube guide | Inox 1.4301 |
| Membrane | FPM (EPDM en option) |
| Dimensions disponibles | G 1/2″ et G 3/4″ (NPT en option) |
| Passage | 13 mm (1/2″) / 20 mm (3/4″) |
| Kv | 3,2 m³/h (1/2″) / 6,9 m³/h (3/4″) |
| Pression max (CA) | 7 bar |
| Pression max (CC) | 6 bar (1/2″) / 5 bar (3/4″) |
| Température fluide | -10°C à +90°C |
| Température ambiante | -10°C à +50°C |
| Protection | IP65 |
Spécifications Électriques
La bobine classe F offre une flexibilité maximale avec des tensions disponibles en 24V/230V CA
(50/60 Hz) et 24V CC. La consommation optimisée de 18,1 VA (CA) ou 15 W (CC) garantit une efficacité énergétique
remarquable, tandis que le temps de manœuvre ultra-rapide de 20-60 ms assure une réactivité instantanée.
Le service continu 100% permet un fonctionnement permanent sans échauffement excessif.
Performance Hydraulique
La commande directe ne nécessite aucune pression différentielle minimale, permettant un
fonctionnement fi
able et instantané même à très faible pression. Le débit optimal avec un Kv de 3,2 m³/h (1/2″) ou 6,9 m³/h (3/4″) offre une performance hydraulique adaptée aux fluides non chargés et agressifs. La plage de pression de travail (7 bar en CA, 6-5 bar en CC) est parfaitement dimensionnée pour les sectionnements en zones ATEX sans compromis sur la fiabilité.
Conformités et Certifications
- Double certification ATEX : Bobine II 2G/D EEx m II T4 PTB 03 ATEX 2086 X et corps II 2G/D EEx c II T4 SIRA 09 ATEX 6180 X
- Zones d’application autorisées : Catégorie 2G (atmosphères gazeuses) et 2D (poussières) – Zone 1/2 et 21/22
- Normes appliquées : EN 60529 (protection IP65), EN 61076 (raccordements électriques), directive ATEX 2014/34/UE
Guide d’Installation
L’installation de l’électrovanne SPU 220-X demande le respect des protocoles ATEX. Utilisez les raccords fournis, installez le câble surmoulé 3 m sans tension excessive, et respectez les connexions terre obligatoires en zone dangereuse. Vérifiez la compatibilité chimique du fluide avec la membrane FPM avant mise en service. Un entretien régulier des filtres amont est recommandé pour assurer une durée de vie optimale.
Pour une configuration sur mesure ou un accompagnement technique spécifique à votre application ATEX, notre équipe NEOVANNE est à votre disposition. Contactez-nous dès aujourd’hui pour sécuriser votre installation.
Questions fréquentes
Quelles sont les zones ATEX compatibles avec cette électrovanne et quels fluides peut-elle contrôler ?
L’électrovanne SPU 220-X est certifiée ATEX pour les zones 1, 2, 21 et 22. Elle est conçue pour le sectionnement de fluides agressifs non chargés (liquides et gaz) en atmosphères explosives, excluant les applications avec particules solides en suspension.
Quels débits nominaux et pertes de charge dois-je prévoir pour les DN 1/2″ et 3/4″ ?
Les spécifications exactes de débit (Qn) et de pertes de charge varient selon le DN et la tension sélectionnée. Nous recommandons de consulter la fiche technique complète ou de contacter notre service technique pour les courbes caractéristiques précises de votre configuration.
Quel est le délai de livraison pour une commande d’électrovanne SPU 220-X en inox ATEX ?
Les délais dépendent de la configuration (DN, tension) et du stock. Contactez neovanne.com ou notre équipe commerciale pour obtenir un délai ferme selon votre référence exacte et votre volume de commande.
| DN | 1 / 2″, 3 / 4″ |
|---|---|
| Kv | 326, 694 |
| FAF (mm) | 665, 71 |
| Tension | 230V CA, 24V CA, 24V CC |
| Matière | Inox |
| Référence | 081102, 081103, 081112, 081113, 081152, 081153 |
