Manifeste Technique de la Robinetterie Industrielle
Les Vérités que Personne n’Ose Dire – Par Néovanne
Un document technique de référence basé sur 20 ans d’analyses post-mortem de pannes industrielles
Introduction : Pourquoi ce Manifeste Existe
Chaque année, nous analysons des centaines de pannes de robinetterie industrielle. Chaque année, nous voyons les mêmes erreurs coûter des milliers d’euros aux industriels français. Chaque année, nous constatons que 80% de ces pannes auraient pu être évitées avec le bon dimensionnement initial.
Ce manifeste compile nos retours d’expérience terrain les plus significatifs. Il ne s’agit pas de marketing, mais de technique pure : calculs, matériaux, normes, et surtout, erreurs à ne plus jamais commettre.
Avertissement : Ce document contient des données techniques précises et des cas d’échecs réels. Il s’adresse à des professionnels confirmés.
PARTIE I – LES 5 ERREURS TECHNIQUES LES PLUS COÛTEUSES

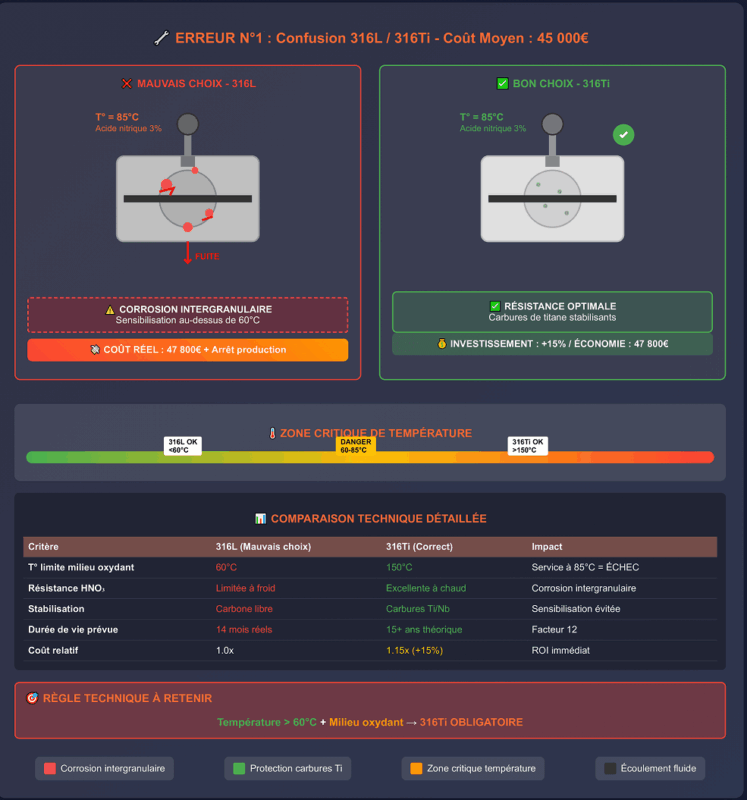

ERREUR N°1 : La Confusion 316L / 316Ti (Coût moyen : 45 000€)
CAS RÉEL – Usine agroalimentaire, Loire-Atlantique, 2023
Contexte : Installation de vannes à boisseau sphérique inox 316L sur circuit de nettoyage acide (acide nitrique 3%, température 85°C).
Erreur technique : L’installateur a choisi du 316L au lieu du 316Ti, ignorant la sensibilisation intergranulaire au-dessus de 60°C en présence d’acides.
Conséquences mesurées :
- Corrosion intergranulaire après 14 mois d’exploitation
- Fuite majeure : 2 300 litres de solution acide dans l’atelier
- Arrêt de production : 6 jours
- Remplacement complet : 28 vannes + tuyauterie
- Coût total : 47 800€ + perte d’exploitation
LA RÈGLE TECHNIQUE À RETENIR :
Température > 60°C + Milieu oxydant → 316Ti obligatoire
Température < 60°C + Milieu oxydant → 316L acceptable
| Nuance | T° limite milieu oxydant | T° limite milieu réducteur | Applications critiques |
|---|---|---|---|
| 304L | 40°C | 80°C | Eau potable uniquement |
| 316L | 60°C | 120°C | Process alimentaire |
| 316Ti | 150°C | 200°C | Chimie, nettoyage acide |
| 904L | 200°C | 250°C | Haute corrosion |
ERREUR N°2 : Mauvais Calcul du Coefficient Cv (Coût moyen : 32 000€)
CAS RÉEL – Centrale de traitement d’eau, Rhône, 2024
Contexte : Dimensionnement vanne de régulation pour débit 50 m³/h, eau 20°C, ΔP = 2 bars.
Erreur de calcul : Le bureau d’études a utilisé la formule simplifiée Cv = Q/√ΔP sans tenir compte du coefficient de récupération de pression Fl.
Calcul erroné :
Cv calculé = 50/(√2) = 35,4
Vanne choisie : Cv = 40 (marge de sécurité)
Calcul correct :
Cv requis = Q × √(ρ/ΔP) × (1/Fl)
Avec Fl = 0,85 pour cette vanne
Cv réel nécessaire = 50 × √(1/2) × (1/0,85) = 41,6
Vanne correcte : Cv = 50 minimum
Conséquences :
- Débit maximum atteint : 42 m³/h au lieu de 50 m³/h
- Sous-dimensionnement de 16%
- Remplacement de 12 vannes de régulation
- Coût total : 31 200€
FORMULES TECHNIQUES DE RÉFÉRENCE
Pour liquides incompressibles :
Cv = Q × √(ρ/(ΔP × Fl²))
Où :
- Q = débit (m³/h)
- ρ = densité relative à l’eau
- ΔP = perte de charge (bar)
- Fl = coefficient de récupération (0,6 à 0,95)
Pour gaz et vapeurs (ΔP < 0,5 × P1) :
Cv = Q × √(ρ × T)/(1360 × P1 × Y)
Où :
- T = température absolue (K)
- P1 = pression amont (bar abs)
- Y = coefficient de détente

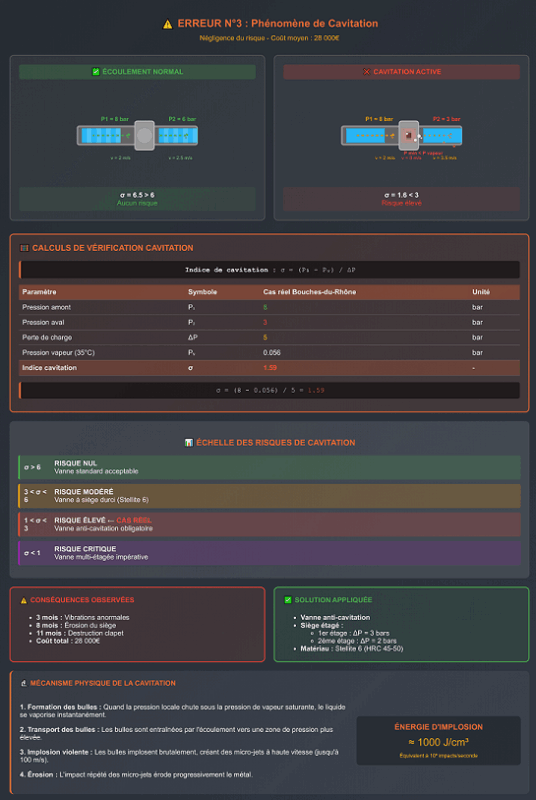

ERREUR N°3 : Négligence du Phénomène de Cavitation (Coût moyen : 28 000€)
CAS RÉEL – Station de pompage, Bouches-du-Rhône, 2023
Contexte : Vanne de régulation sur refoulement pompe, eau 35°C, P1 = 8 bars, P2 = 3 bars.
Erreur : Aucune vérification du risque de cavitation. Installation d’une vanne standard sans protection anti-cavitation.
Calculs de vérification oubliés :
- Pression de vapeur saturante à 35°C = 0,056 bar
- ΔP critique = (P1 – Pv) × Fl² = (8 – 0,056) × 0,85² = 5,73 bars
- ΔP réelle = 8 – 3 = 5 bars < 5,73 bars
- → Risque de cavitation : MODÉRÉ mais existant
Manifestations observées :
- Vibrations anormales après 3 mois
- Érosion du siège de vanne après 8 mois
- Destruction complète du clapet après 11 mois
Solution technique appliquée : Installation vanne anti-cavitation avec siège étagé :
- 1er étage : ΔP = 3 bars
- 2ème étage : ΔP = 2 bars
- Matériau siège : Stellite 6 (HRC 45-50)
| Indice de cavitation σ | Risque | Action recommandée |
|---|---|---|
| σ > 6 | Nul | Vanne standard |
| 3 < σ < 6 | Modéré | Vanne à siège durci |
| 1 < σ < 3 | Élevé | Vanne anti-cavitation |
| σ < 1 | Critique | Vanne multi-étagée |
Avec σ = (P1 – Pv) / ΔP
ERREUR N°4 : Mauvais Choix d’Étanchéité (Coût moyen : 15 000€)
CAS RÉEL – Raffinerie, Normandie, 2024
Contexte : Vannes sur circuit hydrocarbure, température de service 120°C.
Erreur : Joints EPDM choisis au lieu de FKM (Viton), basé uniquement sur le critère “résistance hydrocarbures”.
Analyse de l’erreur :
- EPDM : Température limite 120°C en continu
- Service réel : 125°C en pointe (dépassement de 5°C)
- Durée de vie constatée : 18 mois au lieu de 5 ans prévus
| Matériau | T° max continue | T° max pointe | Résistance hydrocarbures | Coût relatif |
|---|---|---|---|---|
| NBR | 100°C | 120°C | Excellente | 1x |
| EPDM | 120°C | 140°C | Bonne | 1,2x |
| FKM (Viton) | 200°C | 230°C | Excellente | 3,5x |
| FFKM (Kalrez) | 250°C | 280°C | Parfaite | 12x |
Règle de dimensionnement sécurisé :
T° service max = T° limite matériau – 15°C (marge sécurité)

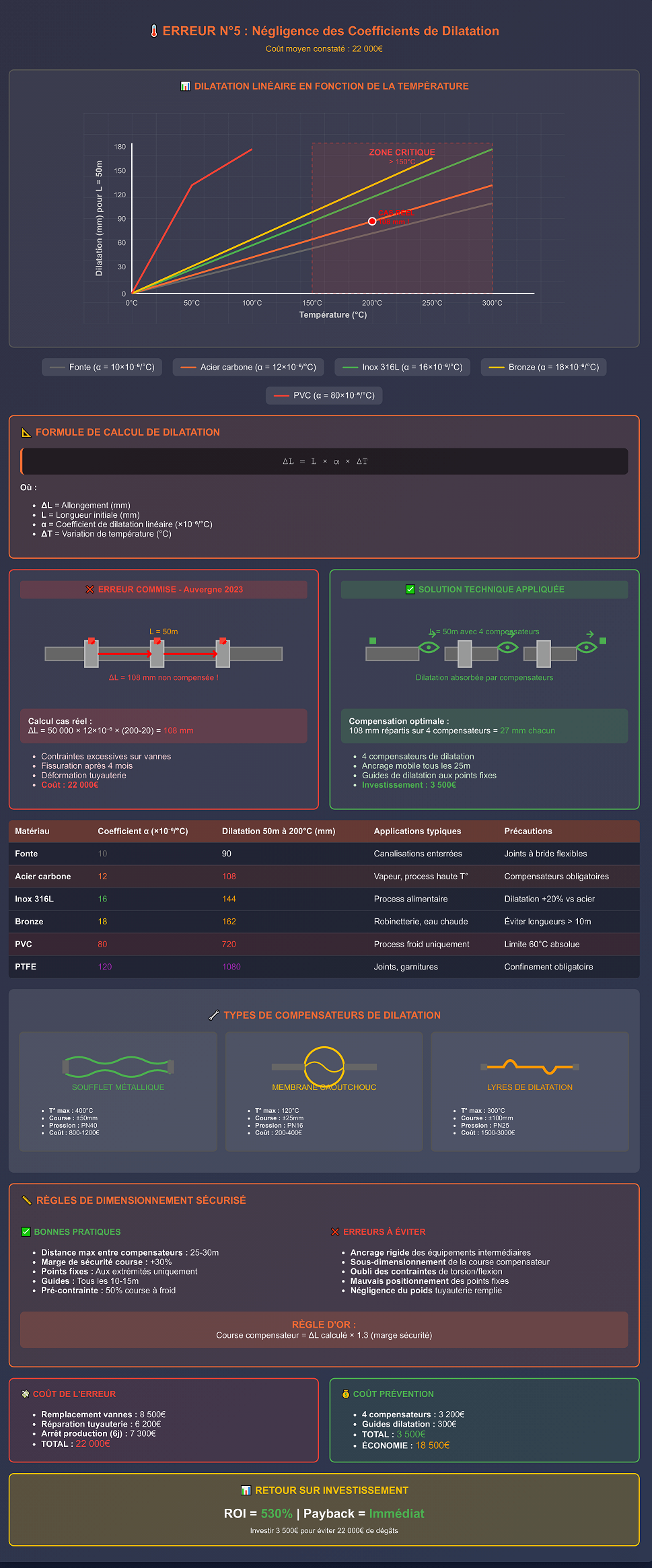

ERREUR N°5 : Négligence des Coefficients de Dilatation (Coût moyen : 22 000€)
CAS RÉEL – Chaufferie industrielle, Auvergne, 2023
Contexte : Tuyauterie vapeur 15 bars, température 200°C, vannes acier carbone fixées rigidement.
Erreur : Pas de compensateurs de dilatation, ancrage rigide des vannes sur la tuyauterie.
Calcul de dilatation oublié :
Dilatation linéaire = L × α × ΔT
Pour tronçon de 50m :
ΔL = 50 × 12×10⁻⁶ × (200-20) = 108 mm
Conséquences observées :
- Contraintes excessives sur les corps de vannes
- Fissuration de 3 vannes après 4 mois
- Déformation de la tuyauterie
Solution technique :
- Installation de 4 compensateurs de dilatation
- Ancrage mobile tous les 25m
- Guides de dilatation aux points fixes
| Matériau | Coefficient dilatation (×10⁻⁶/°C) |
|---|---|
| Acier carbone | 12 |
| Inox 316L | 16 |
| Bronze | 18 |
| Fonte | 10 |
| PVC | 80 |
| PTFE | 120 |
PARTIE II – LES VRAIS CRITÈRES DE SÉLECTION TECHNIQUE
COMPATIBILITÉ CHIMIQUE : AU-DELÀ DES TABLEAUX STANDARD
Les tableaux de compatibilité générique ne suffisent pas. Voici les critères avancés :
Règle des concentrations critiques :
- HCl < 3% : Inox 316L acceptable
- HCl 3-10% : Hastelloy C276 requis
- HCl > 10% : PTFE/PFA uniquement
Effet de la température sur la corrosion :
Vitesse corrosion = k × e^(-E/RT)
Règle pratique : +10°C = ×2 vitesse corrosion
Interactions synergiques dangereuses :
- Chlorures + Température + Contrainte = Corrosion sous contrainte
- Oxygène + Ammoniaque + Cuivre = Corrosion par piqûres
- Eau + H₂S + CO₂ = Corrosion acide
DIMENSIONNEMENT HYDRAULIQUE AVANCÉ
| Type de vanne | ξ (coefficient perte charge) | Observations |
|---|---|---|
| Boisseau sphérique (ouverte) | 0,05 | Passage intégral |
| Boisseau sphérique (réduite) | 0,3 | Passage réduit |
| Vanne à membrane | 2,5 | Variable selon ouverture |
| Vanne à guillotine | 0,1 | Si complètement ouverte |
| Clapet battant | 2,0 | Forte perte charge |
Formule précise :
ΔP = ξ × (ρ × v²)/2
v = Q/(π × D²/4) × (1/3600)
CALCULS DE DURÉE DE VIE RÉELLE
Méthode de Weibull pour prédiction fiabilité :
Fonction de survie : R(t) = e^(-(t/η)^β)
Paramètres typiques robinetterie :
- Vannes bronze/laiton : η = 18 ans, β = 2,1
- Vannes inox process : η = 22 ans, β = 1,8
- Vannes PVC : η = 12 ans, β = 3,2
Facteurs correctifs environnementaux :
- Température > 80°C : ×0,6
- Manœuvres > 10/jour : ×0,4
- Milieu corrosif : ×0,3
- Maintenance préventive : ×1,5
PARTIE III – GUIDE TECHNIQUE DE DIAGNOSTIC TERRAIN
CHECK-LIST EXPERTISE PANNE VANNE
ÉTAPE 1 – Inspection visuelle (5 minutes)
- ☐ Corrosion externe visible ?
- ☐ Traces de fuite au presse-étoupe ?
- ☐ Déformation du corps de vanne ?
- ☐ État des boulons (corrosion, desserrage) ?
- ☐ Alignement tuyauterie correct ?
ÉTAPE 2 – Tests fonctionnels (10 minutes)
- ☐ Effort de manœuvre anormal ?
- ☐ Course complète possible ?
- ☐ Vibrations en service ?
- ☐ Bruits anormaux (cavitation, coup de bélier) ?
- ☐ Étanchéité interne (test pression différentielle) ?
ÉTAPE 3 – Mesures techniques (15 minutes)
- ☐ Pression service vs pression nominale
- ☐ Température service vs limites matériau
- ☐ Analyse vibratoire (si équipement disponible)
- ☐ Mesure couple de manœuvre
- ☐ Contrôle épaisseur (ultrasons si corrosion suspectée)
DIAGNOSTIC DIFFÉRENTIEL DES PANNES
| SYMPTÔME : Fuite au siège | |||
|---|---|---|---|
| Cause probable | Signes associés | Test de confirmation | |
| Usure normale | Fuite progressive | Démontage inspection | |
| Cavitation | Vibrations, bruit | Calcul σ cavitation | |
| Particules solides | Fuite intermittente | Analyse fluide | |
| Dilatation excessive | Fuite à chaud uniquement | Mesure contraintes | |
| SYMPTÔME : Blocage manœuvre | |||
|---|---|---|---|
| Cause probable | Contexte | Solution | |
| Corrosion tige | Milieu humide | Remplacement + protection | |
| Grippage siège | Arrêt prolongé | Démontage nettoyage | |
| Surpression amont | ΔP > pression calcul | Vérification dimensionnement | |
| Dilatation thermique | Température élevée | Compensateurs dilatation | |
PARTIE IV – COMMANDE DIRECTE : ÉVITEZ LES ERREURS COÛTEUSES
CONFIGURATEUR TECHNIQUE EXPRESS
FLUIDE AGRESSIF (Acides, Bases, Solvants) ?
→ GAMME ROBINETTERIE PLASTIQUE COMPLÈTE
- 🎯 PVC-U, PP, PVDF selon agressivité
- 🎯 Stock immédiat DN15 à DN200
- 🎯 Garantie compatibilité chimique
HAUTE PRESSION (> 16 bars) ?
→ ROBINETTERIE CLASS 150/300/800 DISPONIBLE
- 🎯 Certifications API/ASME
- 🎯 Acier forgé A105N/A182 F316
- 🎯 Tests 1,5x pression nominale
HAUTE TEMPÉRATURE (> 200°C) ?
→ ROBINETTERIE À SOUFFLET INOX
- 🎯 Étanchéité parfaite : Soufflet soudé
- 🎯 Température 400°C en continu
- 🎯 Maintenance zéro sur étanchéité tige
URGENCE 24H – STOCK PRIORITAIRE
TOP 10 DES PANNES CRITIQUES → SOLUTIONS STOCK IMMÉDIAT
- Clapet anti-retour HS → CLAPET DOUBLE GUIDAGE STOCK
- Électrovanne grippée → ÉLECTROVANNE CEME 48H
- Vanne sphérique fuite → RBS INOX STOCK PERMANENT
- Compensateur dilatation → SOUFFLETS MÉTALLIQUES DISPO
- Soupape sécurité → SOUPAPES TARÉES STOCK
🚀 COMMANDE EXPRESS : +33 624764583
📧 DEVIS URGENT : commande@neovanne.com
⚡ LIVRAISON 24H possible selon stock

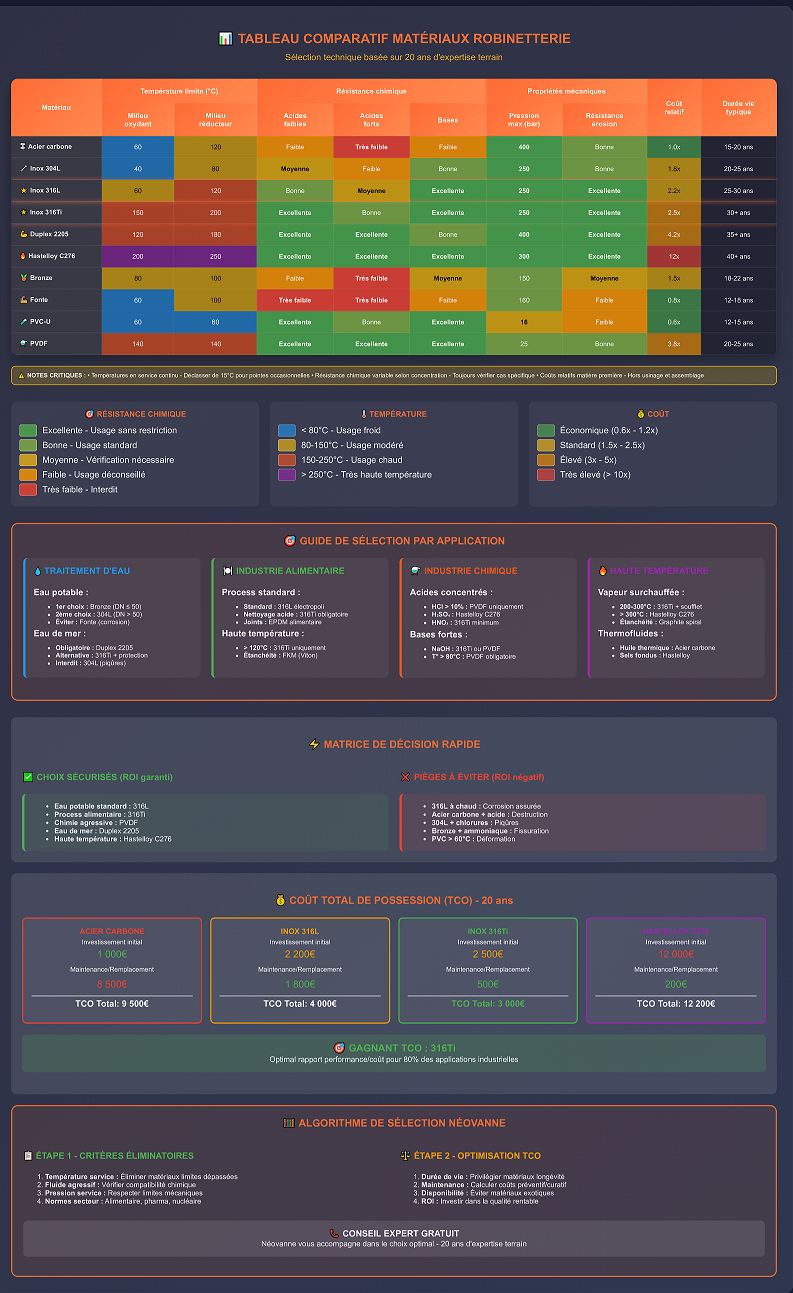

TABLEAUX DE SÉLECTION MATÉRIAUX AVANCÉS
VANNES HAUTE PERFORMANCE – Applications critiques
| Fluide | T° service | Matériau corps | Matériau siège | Étanchéité | Coût relatif |
|---|---|---|---|---|---|
| HNO₃ 68% | <100°C | 304L | 304L | PTFE | 2,5x |
| H₂SO₄ 96% | <180°C | 316Ti | Stellite 6 | FKM | 4,2x |
| HCl 37% | <60°C | Hastelloy C276 | Stellite 21 | FFKM | 18x |
| NaOH 50% | <120°C | 316Ti | 316Ti | EPDM | 3,1x |
| Eau de mer | <80°C | Duplex 2205 | Duplex 2205 | FKM | 6,5x |
CONCLUSION TECHNIQUE
Ce manifeste compile 20 ans de retours d’expérience terrain. Chaque erreur répertoriée a coûté entre 15 000€ et 50 000€ à des industriels français.
Les 3 règles d’or de la robinetterie industrielle :
- Toujours calculer avant de choisir – Jamais de sélection “au feeling”
- Prévoir les conditions extrêmes – La panne arrive toujours au pire moment
- Investir dans la qualité – Le moins cher coûte toujours plus cher
Néovanne – Distributeur technique spécialisé
Expertise fluides industriels depuis 2005
- 📞 Diagnostic technique avancé
- 📦 19 000 références via partenaires Sferaco/Sectoriel
- 🎯 Solutions calculées, pas vendues
- ⚡ Indépendance technique totale
“En robinetterie industrielle, les mathématiques ne mentent jamais. Les commerciaux, parfois.”
Document technique à diffuser librement – Néovanne 2025
