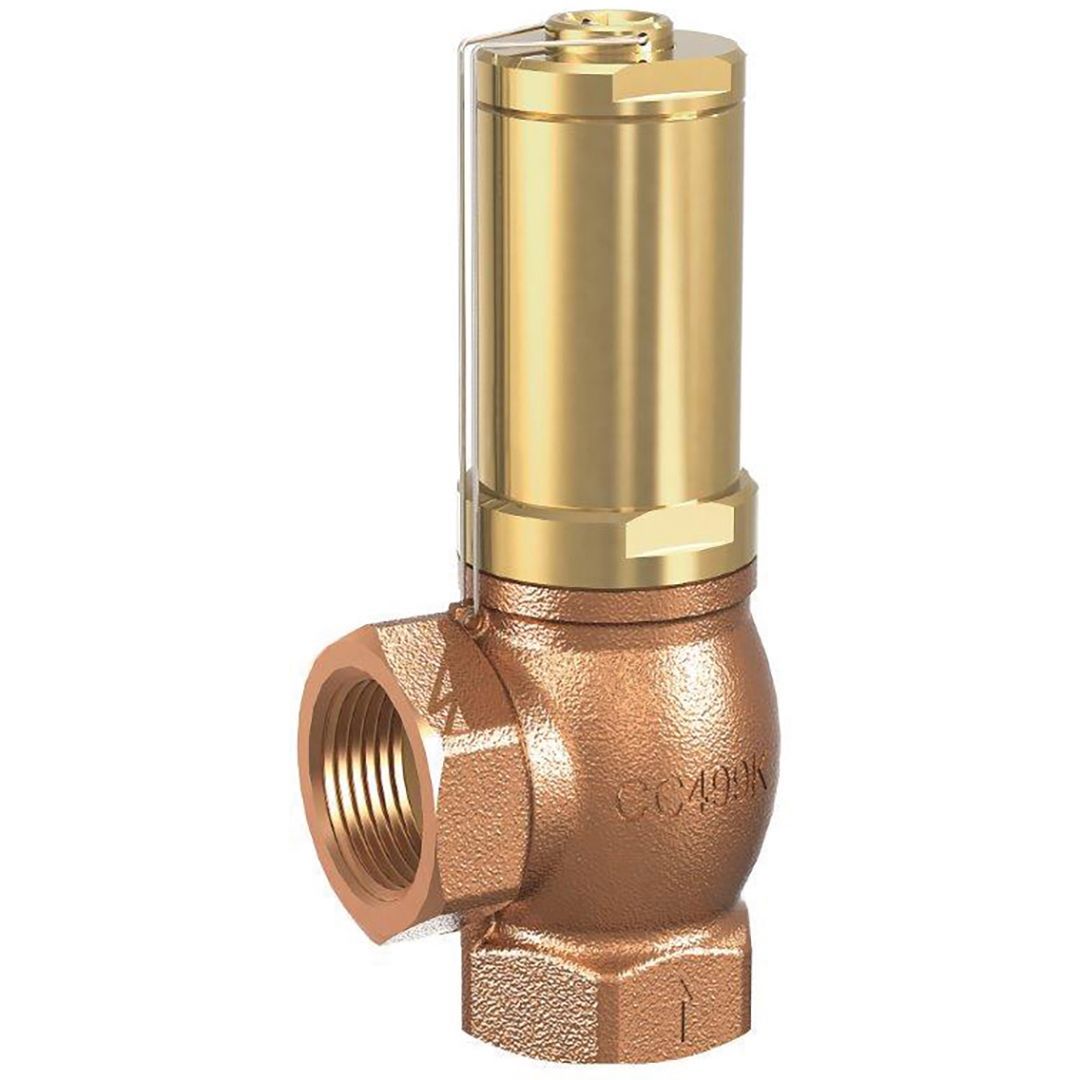

Soupape de Décharge Bronze / PTFE – Série 617 P – GOETZE
La soupape de décharge série 617 P de GOETZE est conçue pour l’écrêtement de pression dans les réseaux de fluides, notamment en aval des pompes de refoulement. Fabriquée avec un corps en bronze CC 499K et une portée en PTFE, cette soupape offre une excellente résistance chimique et mécanique, idéale pour les applications industrielles exigeantes.
Caractéristiques Techniques
- Type : Soupape de décharge à ouverture proportionnelle
- Matériau du corps : Bronze CC 499K
- Portée (étanchéité) : PTFE
- Pièces internes : Laiton CW617N
- Ressort : Acier inoxydable 1.4310 (302)
- Raccordement : Taraudé G (BSP femelle)
- Plage de tarage : 0,5-2,5 bar
- Pression de service (PS) : 20 bar
- Température de service (TS) : -60°C à +225°C
- Capot : Étanche au gaz (version t)
Fonctionnement et Applications
- Idéale pour l’écrêtement de pression en aval d’une pompe de refoulement
- Fonctionne même en présence d’une contre-pression aval, permettant un montage en boucle
- Protection des pompes contre la surcharge dans les circuits fermés
- Adaptée aux liquides neutres et non neutres, air, gaz et vapeurs compatibles avec PTFE
- Applications industrielles : bancs d’essai, construction navale, systèmes hydrauliques
Avantages Clés
- Construction robuste en bronze pour une durabilité maximale
- Ouverture proportionnelle pour une régulation précise
- Pression de début d’ouverture réglable via vis extérieure plombable
- Capot étanche protégeant le mécanisme interne des influences extérieures
- Peut être tarée en service sans que le fluide ne s’échappe dans l’atmosphère.
Note importante : Les soupapes de décharge 617 P sont des organes de régulation, à distinguer des soupapes de sûreté qui sont destinées à la sécurité des installations sous pression.
Questions fréquentes
Quelle est la pression maximale de fonctionnement de cette soupape de décharge bronze PTFE ?
La série 617 P supporte des pressions de service élevées typiques des applications industrielles. Les plages exactes dépendent du diamètre nominal (DN 1/2″ à 3″) ; nous recommandons de consulter la courbe de débit en fonction de votre DN spécifique pour confirmer la PN maximale.
Quels fluides peuvent circuler dans cette soupape avec le joint PTFE ?
Le PTFE offre une résistance chimique exceptionnelle aux acides, bases, solvants et produits pétroliers. Cette soupape convient idéalement aux circuits hydrauliques, circuits de refoulement pompe et aux milieux corrosifs où le bronze CC 499K assure la tenue mécanique.
Quel est le délai de livraison pour commander cette soupape GOETZE série 617 P ?
Les délais varient selon le DN et la disponibilité stock. Nous vous conseillons de contacter directement l’équipe commerciale de neovanne.com pour valider la configuration souhaitée et obtenir un délai ferme de livraison.
