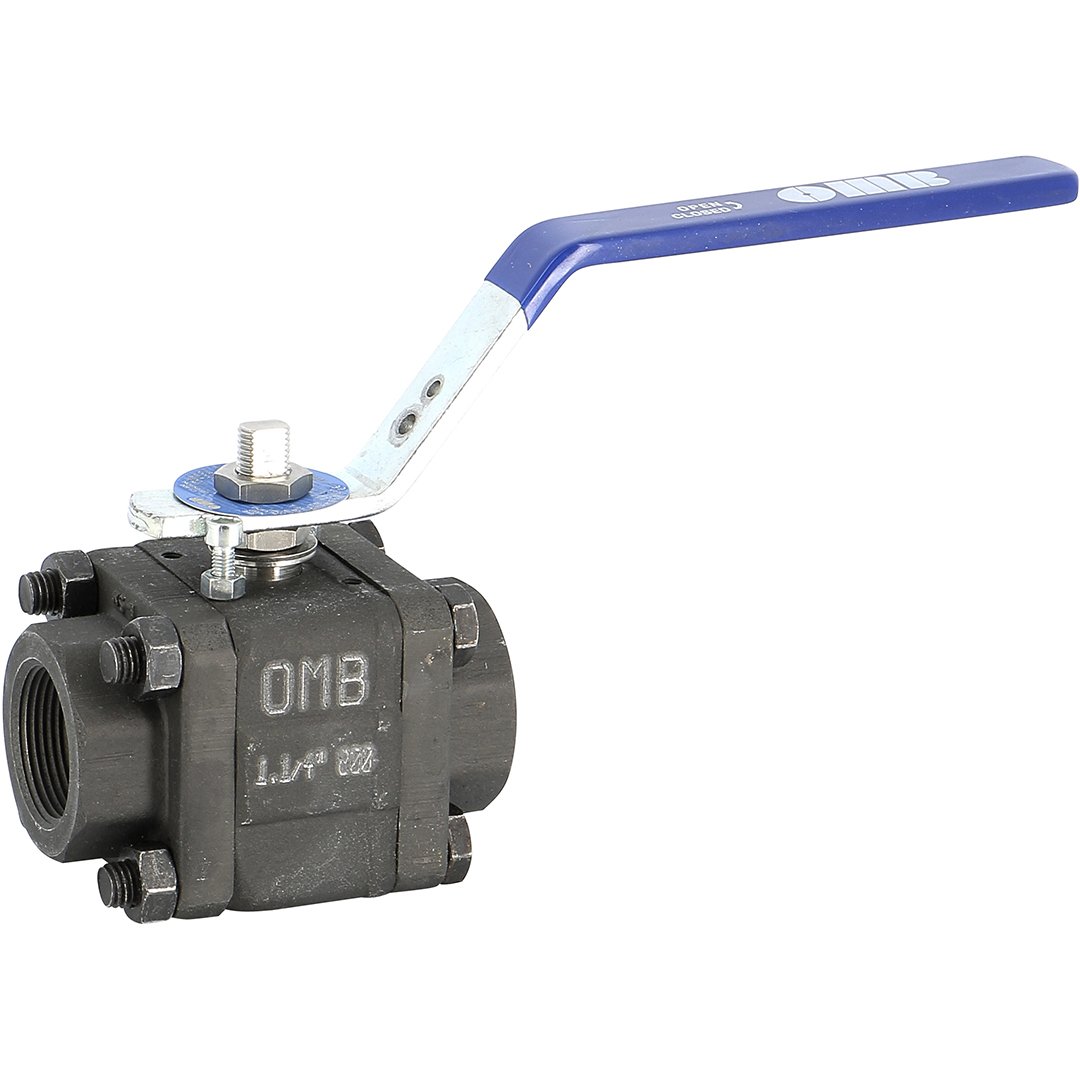

745 – Robinet à Tournant Sphérique 3 Pièces Acier Forgé A105N Class 800 SW

745 – Robinet à Tournant Sphérique 3 Pièces Acier Forgé A105N Class 800 SW – Motorisable ISO 5211 Sécurité Feu ATEX

Le robinet à tournant sphérique série 745 révolutionne le sectionnement haute performance motorisable par sa
construction 3 pièces acier forgé ASTM A105N et sa platine ISO 5211 universelle. Spécialement
conçu pour les industries pétrolières, pétrochimiques et chimiques nécessitant automatisation et sécurité
maximale, cet instrument de sectionnement Class 800 garantit une fiabilité exceptionnelle jusqu’à 136 bars
et 200°C avec raccordement Socket Welding définitif et conformité sécurité feu pour les installations les
plus critiques.

Avantages Clés

Ce robinet se distingue par sa construction 3 pièces démontable qui permet la maintenance
complète des organes internes sans dépose de l’installation. La platine ISO 5211 intégrée
autorise l’adaptation de tous les actionneurs pneumatiques, électriques ou hydrauliques du marché pour
une automatisation universelle des installations industrielles.

Le raccordement Socket Welding SW garantit une étanchéité absolue par soudure d’emboîtement
définitive, éliminant tout risque de fuite sous vibrations ou cycles thermiques. La certification
sécurité feu API 607 combinée à la protection ATEX assure une sécurité maximale dans les environnements
les plus dangereux des industries lourdes.

Caractéristiques Techniques

Critère	Spécification
Série	745 – Robinet sphérique 3 pièces motorisable
Construction	3 pièces démontables
Corps	Acier forgé ASTM A105N
Sphère	Inox ASTM A351 CF8M passage intégral
Axe	Inox ASTM A182 F316 inéjectable anti-blow-out
Sièges	PTFE chargé 15% verre haute température
Joints de corps	PTFE avec ressorts de rappel
Presse-étoupe	PTFE multicouches haute performance
Platine motorisation	ISO 5211 F03/F04/F05 selon DN
Raccordement	Socket Welding (SW) selon ASME B16.11
Classification	Class 800 (136 bar)
Diamètre nominal	DN15 (NPS 1/2″) – gamme DN15 à DN50
Diamètre de passage	14 mm (passage intégral)
Pression de service (PS)	136 bar
Température de service	-29°C à +200°C
Écartement face à face	75 mm (DN15)
Sécurité feu	API 607 certifiée
ATEX	Zones 1&21 et 2&22 antistatique
Marque	OMB
Durée de garantie	2 ans fabricant

Platine ISO 5211 Motorisable

La platine ISO 5211 intégrée permet l’adaptation universelle de tous les actionneurs
standardisés. Cette conception motorisable offre :

• Automatisation complète : Intégration dans tous systèmes de contrôle industriel
• Actionneurs universels : Compatibilité avec pneumatique, électrique, hydraulique
• Signalisation de position : Capteurs et fins de course intégrables
• Commande à distance : Pilotage depuis salle de contrôle centralisée

Construction 3 Pièces Avancée

L’architecture 3 pièces révolutionne la maintenance par sa conception démontable. Le corps
central amovible permet l’accès complet aux organes internes (sphère, sièges, joints) sans dépose du
robinet de la tuyauterie, réduisant drastiquement les temps d’arrêt et les coûts de maintenance des
installations automatisées.

Applications Automatisées Industries Lourdes

Le robinet série 745 trouve son application critique dans les installations automatisées
des industries les plus exigeantes :

• Raffineries automatisées : Sectionnement motorisé des unités de distillation
• Pétrochimie : Contrôle automatique des réacteurs et colonnes haute pression
• Chimie lourde : Automatisation des process de synthèse et purification
• Centrales vapeur : Régulation automatisée des circuits haute pression
• Offshore : Systèmes de sécurité automatiques plates-formes pétrolières

Raccordement Socket Welding Fiable

Le raccordement Socket Welding selon ASME B16.11 offre une fiabilité supérieure aux
raccordements filetés par sa soudure d’emboîtement définitive. Cette technologie garantit une étanchéité
parfaite résistant aux vibrations des équipements motorisés et aux cycles thermiques répétés.

Sécurité Feu API 607

La certification Fire-Safe API 607 garantit le maintien des fonctions de sécurité en cas
d’incendie industriel. Les sièges métalliques secondaires s’activent automatiquement si destruction du
PTFE, maintenant l’étanchéité critique pendant et après exposition au feu pour éviter l’escalade des
incidents.

Protection ATEX Intégrale

La certification ATEX zones 1&21 et 2&22 autorise l’installation motorisée dans toutes
les atmosphères explosives. Le système antistatique assure la continuité électrique parfaite entre tous
les composants métalliques, incluant l’actionneur, éliminant l’accumulation de charges électrostatiques.

Passage Intégral Optimisé

Le passage intégral DN15 avec diamètre effectif 14mm minimise les pertes de charge
et optimise les performances hydrauliques. Cette conception garantit des débits maximaux essentiels
pour l’efficacité énergétique des installations automatisées haute pression.

Maintenance Facilitée

L’architecture 3 pièces permet la maintenance préventive complète sans démontage de la
tuyauterie soudée. L’accès aux sièges PTFE, joints et sphère s’effectue par dépose du corps central,
optimisant la disponibilité des installations automatisées critiques.

Gamme et Disponibilité

La série 745 couvre les diamètres DN15 à DN50 avec variantes NPT taraudé et SW soudé pour tous les besoins
d’automatisation industrielle. La disponibilité en stock (livraison sous 1 à 3 jours) assure une réactivité
optimale pour vos projets d’automatisation et de modernisation des installations haute pression.

Le robinet à tournant sphérique série 745 conjugue performance Class 800, motorisation ISO 5211 universelle
et sécurité feu ATEX, constituant l’investissement de référence pour l’automatisation sécurisée et fiable
de vos installations haute pression les plus critiques.
