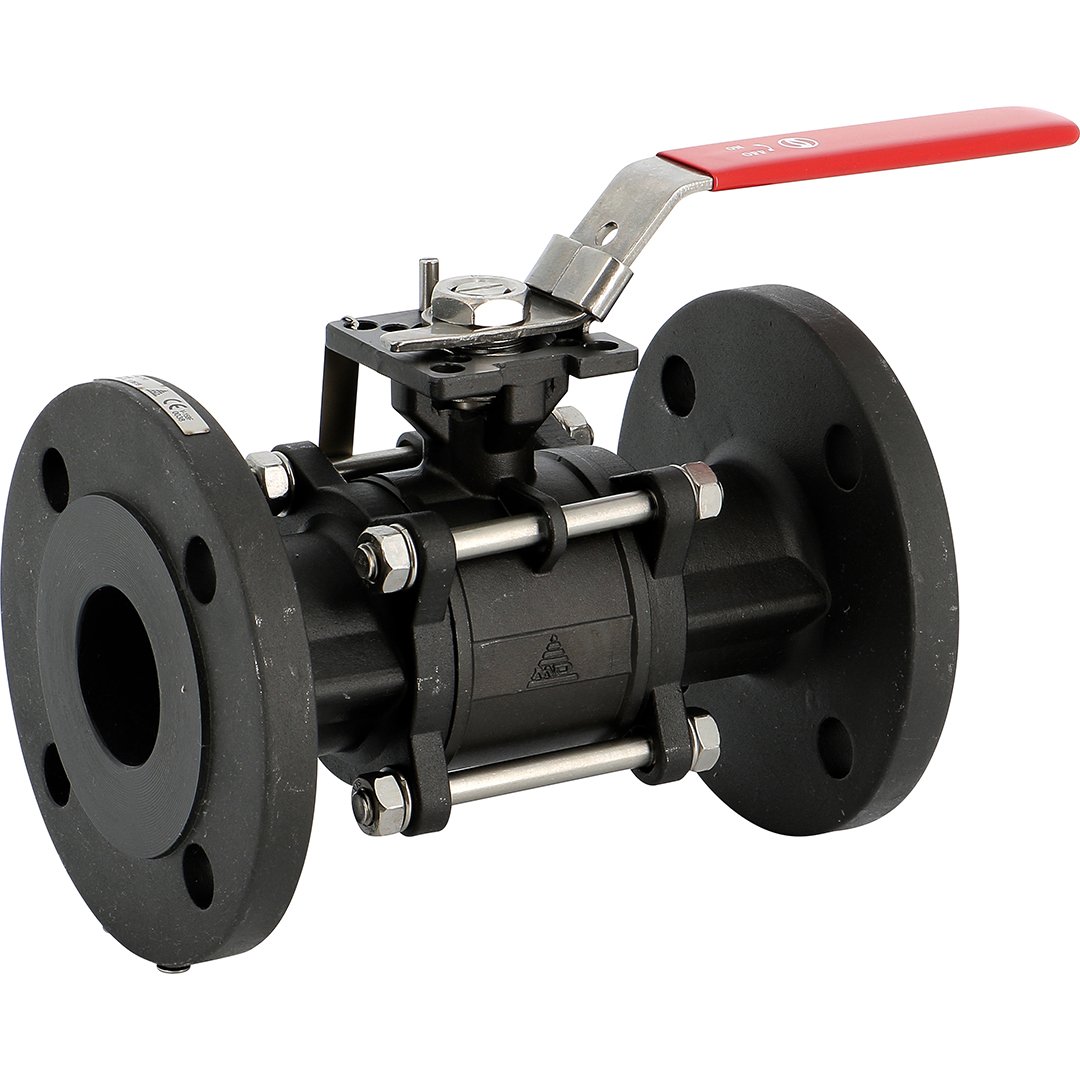

710 – Robinet à Tournant Sphérique 3 Pièces Acier WCB Brides Motorisable
À partir de 169,09 € HT
Robinet sphérique série 710 acier moulé WCB 3 pièces brides ISO 5211 – 40 bar, 220°C. Passage intégral, ATEX antistatique, motorisable, DN15-DN100, levier rouge cadenassable.
Sélectionner votre référence
| DN | Matière | Diamètre de passage (mm) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 15 | Matière: Acier | Diamètre de passage (mm): 15 | Référence: 710015 | Prix: 169,09 € | Disponibilité: En stock | ||
| DN: 20 | Matière: Acier | Diamètre de passage (mm): 20 | Référence: 710020 | Prix: 213,00 € | _delai_expedition: En stock | ||
| DN: 25 | Matière: Acier | Diamètre de passage (mm): 25 | Référence: 710025 | Prix: 257,00 € | _delai_expedition: En stock | ||
| DN: 32 | Matière: Acier | Diamètre de passage (mm): 32 | Référence: 710032 | Prix: 365,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: Acier | Diamètre de passage (mm): 38 | Référence: 710040 | Prix: 453,00 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Acier | Diamètre de passage (mm): 50 | Référence: 710050 | Prix: 620,00 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Acier | Diamètre de passage (mm): 65 | Référence: 710065 | Prix: 1081,00 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Acier | Diamètre de passage (mm): 80 | Référence: 710080 | Prix: 1391,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Acier | Diamètre de passage (mm): 100 | Référence: 710100 | Prix: 2103,00 € | _delai_expedition: En stock |
710 – Robinet à Tournant Sphérique 3 Pièces Acier WCB Brides Motorisable ISO 5211 DN15 – Sectionnement Industriel Premium
Le robinet à tournant sphérique série 710 révolutionne le sectionnement motorisable des installations industrielles par sa
construction 3 pièces acier moulé WCB et sa platine ISO 5211 universelle. Spécialement
conçu pour les industries chimiques, pharmaceutiques, pétrochimiques et hydrauliques, ce robinet
à passage intégral garantit une fiabilité exceptionnelle jusqu’à 40 bars et 220°C avec maintenance
facilitée grâce à sa structure 3 pièces démontable et protection ATEX intégrale.
Avantages Clés
Ce robinet se distingue par sa construction 3 pièces démontable qui révolutionne la
maintenance en permettant l’accès complet aux sièges et joints sans dépose de l’installation. La
platine ISO 5211 intégrée autorise l’adaptation de tous les actionneurs pneumatiques,
électriques ou hydrauliques standards pour une automatisation universelle.
Le raccordement à brides PN10/40 polyvalent permet l’utilisation indifféremment en PN10
ou PN40 selon les besoins de l’application. Le système antistatique intégré avec
certification ATEX garantit une sécurité maximale en zones explosives tout en maintenant une étanchéité
siège excellente par joint PTFE chargé graphite.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 710 – Robinet sphérique 3 pièces motorisable |
| Construction | 3 pièces démontables |
| Corps | Acier moulé WCB ASTM A216 (1.0619) |
| Sphère | Inox AISI 316 passage intégral |
| Axe | Inox AISI 316 inéjectable anti-blow-out |
| Sièges | PTFE chargé 50% inox 316 |
| Tirants | Inox AISI 304 noyés dans le corps |
| Platine motorisation | ISO 5211 F04/F05 selon DN |
| Raccordement | À brides PN10/40 selon EN 1092 |
| Diamètre nominal | DN15 (NPS 1/2″) – gamme DN15 à DN100 |
| Diamètre de passage | 15 mm (passage intégral) |
| Pression de service (PS) | 40 bar (PN40) |
| Température de service | -20°C à +220°C |
| Écartement face à face | 130 mm (EN 558 Série 1) |
| Système antistatique | Oui – ATEX certifié |
| Commande manuelle | Levier rouge cadenassable |
| Durée de garantie | 2 ans fabricant |
Architecture 3 Pièces Révolutionnaire
La construction 3 pièces transforme la maintenance en permettant le démontage complet du
corps central sans dépose de la tuyauterie bridée. Cette conception offre un accès direct aux sphère,
sièges et joints pour nettoyage complet ou remplacement, optimisant considérablement les temps d’arrêt
et les coûts de maintenance préventive.
Platine ISO 5211 Motorisable
La platine ISO 5211 universelle permet l’adaptation immédiate de tous les actionneurs
standards. Cette normalisation internationale garantit :
- Compatibilité universelle : Tous actionneurs pneumatiques, électriques, hydrauliques
- Automatisation simple : Fixation par 4 vis M10 standardisées
- Signalisation intégrée : Adapter capteurs de position sur tige carrée
- Évolutivité : Passage manuel vers automatique sans modification
Applications Industries Spécialisées
Le robinet série 710 trouve son application optimale dans les installations critiques
des secteurs les plus exigeants :
- Industries chimiques : Sectionnement motorisé des process corrosifs
- Pharmaceutiques : Isolement des circuits process critiques
- Pétrochimie : Contrôle automatisé des fluides haute température
- Hydraulique : Sectionnement des circuits de transmission
- Air comprimé : Isolation automatisée des réseaux haute pression
Construction Acier Moulé WCB Premium
L’acier moulé WCB ASTM A216 (équivalent 1.0619) offre une résistance mécanique optimale
pour les applications industrielles standards. Cette métallurgie éprouvée garantit une excellente
compatibilité avec la majorité des fluides industriels tout en conservant un excellent rapport coût-performance.
Raccordement Brides PN10/40 Polyvalent
La double certification PN10/40 offre une flexibilité exceptionnelle permettant l’utilisation
indifféremment en PN10 pour les installations standard ou en PN40 pour les applications haute pression,
simplifiant la gestion des stocks et s’adaptant à tous les besoins de projet.
Guide d’Installation et Motorisation
L’installation s’effectue par raccordement à brides PN10 ou PN40 selon EN 1092.
La platine ISO 5211 permet l’installation immédiate d’un actionneur ou son adaptation ultérieure
sans modification de l’installation existante.
Points critiques d’installation :
- Utiliser des joints de brides compatibles avec la température et le fluide
- Respecter le sens d’écoulement indiqué par la flèche sur le corps
- Prévoir l’accessibilité à la platine ISO 5211 pour montage actionneur
- Assurer l’alignement parfait des brides pour éviter les contraintes mécaniques
- En zone ATEX, maintenir la continuité électrique entre robinet et tuyauteries.
Protection ATEX Intégrale
Le système antistatique intégré avec certification ATEX zones 1&21 et 2&22 assure la
continuité électrique permanente entre tous les composants métalliques. Cette protection passive élimine
l’accumulation de charges électrostatiques sources d’inflammation dans les atmosphères explosives.
Passage Intégral Optimisé
Le passage intégral DN15 avec diamètre effectif 15mm minimise les pertes de charge et
optimise les débits de service. Cette conception assure une performance hydraulique maximale réduisant la
consommation énergétique des systèmes de pompage.
Étanchéité et Fiabilité
Le système d’étanchéité multicouche combine sièges PTFE chargé inox 316 et joints toriques
FKM à l’axe. Le presse-étoupe graphite assure une étanchéité parfaite même en service intensif avec cycles
motorisés répétés, garantissant une fiabilité exceeptionnelle.
Gamme et Disponibilité
La série 710 couvre les diamètres DN15 à DN100 pour équiper complètement vos installations de sectionnement
et d’automatisation. La disponibilité en stock (livraison sous 1 à 3 jours) assure une réactivité optimale
pour vos projets d’automatisation des installations critiques.
Le robinet à tournant sphérique série 710 conjugue maintenance facilitée 3 pièces, motorisation ISO 5211
universelle et fiabilité acier moulé éprouvée, constituant la solution de référence pour le sectionnement
motorisé et la maintenance optimale de vos installations industrielles.
Questions fréquentes
Jusqu’à quelle pression nominale ce robinet sphérique 3 pièces peut-il fonctionner ?
Le robinet série 710 supporte une pression nominale de 40 bar (PN40), adapté aux installations industrielles exigeantes en chimie, pharmacie et pétrochimie.
Est-ce que la platine ISO 5211 est compatible avec tous les types d’actionneurs motorisés ?
Oui, la platine ISO 5211 universelle permet l’adaptation de tous les actionneurs standards du marché (électriques, pneumatiques, hydrauliques) sans modification.
Quels sont les délais de livraison et les diamètres disponibles pour une commande sur neovanne.com ?
Les robinets 710 sont disponibles en DN15, 20, 25, 32, 38, 50 et plus ; consultez neovanne.com pour connaître les délais de livraison selon votre DN et quantité commandée.
| DN | 100, 15, 20, 25, 32, 40, 50, 65, 80 |
|---|---|
| Matière | Acier |
| Raccordement | Brides PN40 |
| Diamètre de passage (mm) | 100, 15, 20, 25, 32, 38, 50, 65, 80 |
| Pression Nominale (bar) | 40 |
| Température Mini (°C) | -20 |
| Température Maxi (°C) | 220 |
| Référence | 710015, 710020, 710025, 710032, 710040, 710050, 710065, 710080, 710100 |
