Vanne à Opercule Fonte Simple – Série 150
Plage de prix : 122,51 € à 1826,00 €
Sélectionner votre référence
| Diamètre | Raccordement | Référence | Stocker | Prix | Quantité | Ajouter au chariot |
|---|---|---|---|---|---|---|
| 40 | PN10 / 16 | 150040 | En stock | 122,51 € |
|

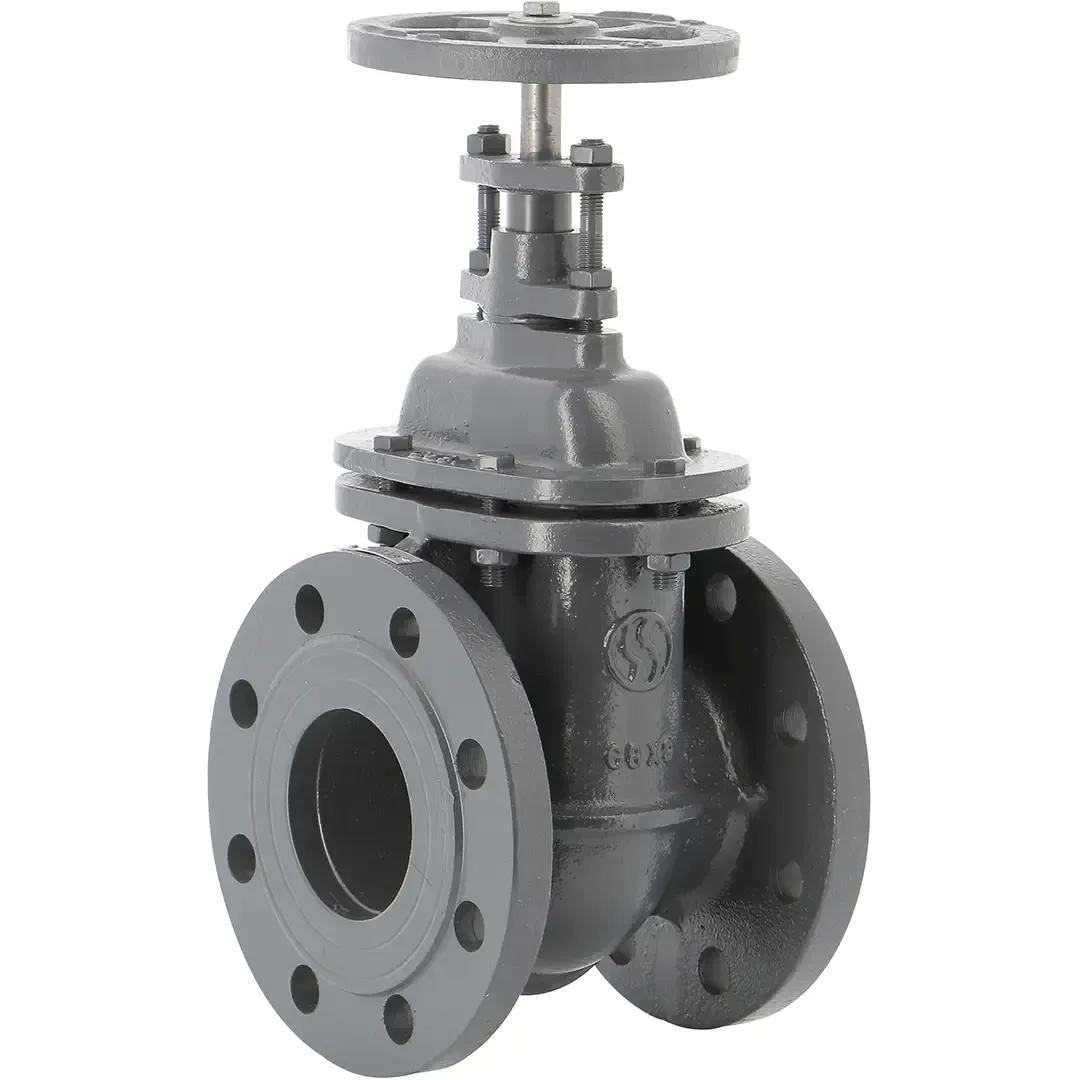

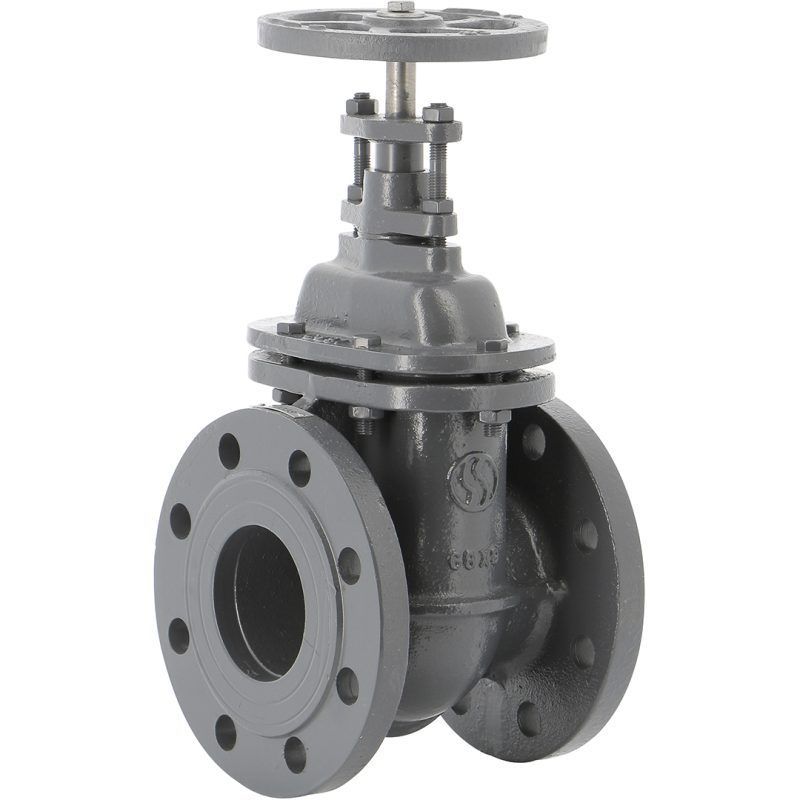

Vanne à Opercule Fonte Simple – Série 150 – Siège Laiton DIN 3202-1 F4 PN10
La vanne à opercule série 150 de Sferaco est conçue pour le contrôle et la coupure des fluides
dans les réseaux d’adduction d’eau, chauffage et assainissement. Fabriquée avec un corps en fonte
EN GJL-250 robuste et un opercule simple, cette vanne offre une excellente durabilité et une étanchéité
fiable grâce à son siège en laiton et sa tige tournante non montante.
Avantages Clés
Cette vanne se distingue par sa construction robuste en fonte EN GJL-250 qui garantit une excellente
durabilité dans le temps, même dans des conditions d’utilisation intensives. Son siège en laiton
assure une étanchéité fiable et durable, résistant à l’usure et aux fluides courants.
Le système de tige et volant tournants non montants avec vis intérieure offre une manipulation
aisée et un fonctionnement précis, facilitant les opérations d’ouverture et de fermeture. Sa conformité
aux normes DIN 3202-1 F4 et EN 558 série 14 garantit un montage standardisé et une compatibilité
optimale avec les installations existantes.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 150 |
| Type | Vanne à opercule simple |
| Corps | Fonte EN GJL-250 |
| Opercule | Fonte EN GJL-250 simple |
| Siège | Laiton |
| Tige | Tournante non montante avec vis intérieure |
| Volant | Tournant |
| Pression nominale (PS) | 10 bar (PN10) |
| Température de service (TS) | -10°C à +90°C |
| Raccordement | Brides PN10/16 |
| Écartement (Face to Face) | 140 mm |
| Norme écartement | EN 558 série 14, DIN 3202-1 F4 |
| Durée de garantie | 2 ans |
Applications Recommandées
Cette vanne s’adapte parfaitement aux réseaux d’adduction d’eau pour le contrôle des débits,
aux systèmes de chauffage nécessitant un sectionnement fiable, ainsi qu’aux installations d’assainissement
et applications de climatisation où la robustesse et la fiabilité sont essentielles.
Conseils d’Installation & Maintenance
L’installation nécessite de respecter l’écartement de 140 mm selon les normes EN 558 série 14 et DIN 3202-1 F4.
Le système de tige tournante non montante facilite la manœuvre sans déplacement vertical du volant.
Vérifier l’alignement des brides PN10/16 et contrôler régulièrement l’état du siège laiton pour maintenir
une étanchéité optimale.
Certifications & Conformité
La vanne série 150 est fabriquée selon les normes DIN 3202-1 F4 et EN 558 série 14, garantissant
la conformité aux standards européens. Les matériaux fonte EN GJL-250 et laiton sont certifiés pour les
applications de fluides courants, avec une garantie de 2 ans pour une tranquillité d’esprit totale.
La vanne à opercule série 150 conjugue fiabilité, performance et facilité d’utilisation,
constituant une solution robuste et efficace pour vos réseaux industriels et domestiques.
| Diamètre |
40 ,50 ,65 ,80 ,100 ,125 ,150 ,200 ,250 ,300 |
|---|---|
| Ecartement (mm) |
140 ,150 ,170 ,180 ,190 ,200 ,210 ,230 ,250 ,270 |
| Raccordement |
PN10 ,PN10 / 16 |
| Pression Nominale (bar) |
10 |
| Température Mini (°C) |
-10 |
| Température Maxi (°C) |
90 |
| Référence |
150040 ,150050 ,150065 ,150080 ,150100 ,150125 ,150150 ,150200 ,150250 ,150300 |
