Vanne à Guillotine Bidirectionnelle Fonte Série 178
À partir de 385,00 € HT
✓ En stockFranco 350 EUR TTCExpedition J+1

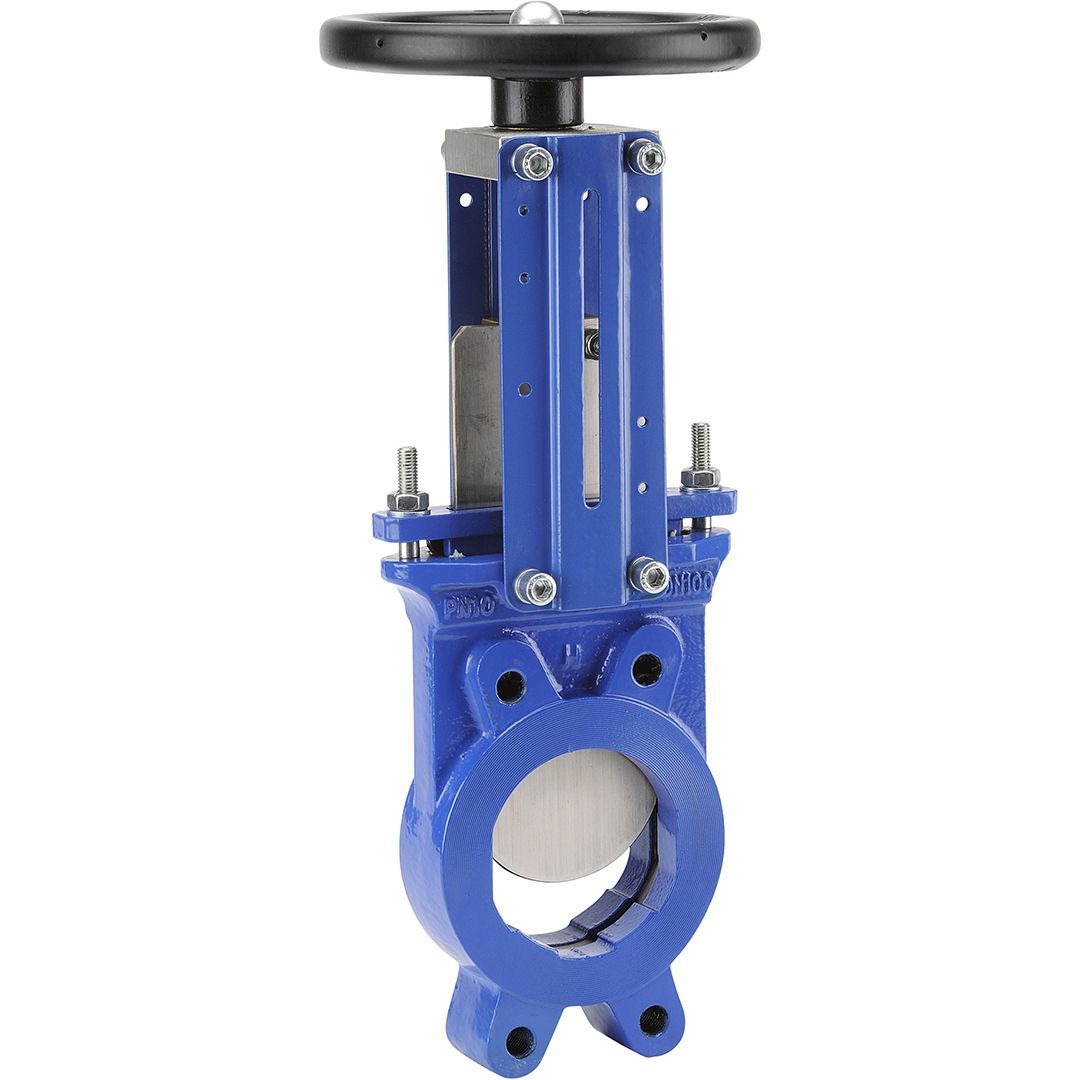

Vanne à Guillotine Bidirectionnelle Série 178 en fonte GJL-250 avec siège NBR. Contact fin de course en position ouverte, tige non montante en inox, fouloir en fonte. Raccordement entre brides PN10/16. Idéale pour eau, matériaux pulvérulents, applications chimiques, eaux usées et pâte à papier. Références 178051 à 178401.
Sélectionner votre référence
| DN | Matière | PS | Pression Nominale (bar) | Ecartement | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|---|
| DN: 50 | Matière: Fonte | PS: 10 | Pression Nominale (bar): 10 | Ecartement: 40 | Référence: 178051 | Prix: 385,00 € | Disponibilité: Demander un devis | ||
| DN: 65 | Matière: Fonte | PS: 10 | Pression Nominale (bar): 10 | Ecartement: 40 | Référence: 178066 | Prix: 405,00 € | _delai_expedition: Demander un devis | ||
| DN: 80 | Matière: Fonte | PS: 10 | Pression Nominale (bar): 10 | Ecartement: 50 | Référence: 178081 | Prix: 415,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | PS: 10 | Pression Nominale (bar): 10 | Ecartement: 50 | Référence: 178101 | Prix: 449,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | PS: 10 | Pression Nominale (bar): 10 | Ecartement: 50 | Référence: 178126 | Prix: 516,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | PS: 10 | Pression Nominale (bar): 10 | Ecartement: 60 | Référence: 178151 | Prix: 569,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | PS: 10 | Pression Nominale (bar): 10 | Ecartement: 60 | Référence: 178201 | Prix: 869,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | PS: 8 | Pression Nominale (bar): 10 | Ecartement: 70 | Référence: 178251 | Prix: 1075,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | PS: 6 | Pression Nominale (bar): 10 | Ecartement: 70 | Référence: 178301 | Prix: 1389,00 € | _delai_expedition: En stock | ||
| DN: 350 | Matière: Fonte | PS: 4 | Pression Nominale (bar): 10 | Ecartement: 96 | Référence: 178351 | Prix: 2313,00 € | _delai_expedition: En stock | ||
| DN: 400 | Matière: Fonte | PS: 4 | Pression Nominale (bar): 10 | Ecartement: 100 | Référence: 178401 | Prix: 2874,00 € | _delai_expedition: En stock |
Description
Vanne à Guillotine Bidirectionnelle Fonte Série 178 : Polyvalence et Robustesse Industrielle
La vanne à guillotine bidirectionnelle Série 178 de Sferaco représente une évolution majeure dans la robinetterie industrielle. Contrairement aux vannes unidirectionnelles, elle offre une étanchéité parfaite dans les deux sens de circulation, ce qui en fait la solution idéale pour les applications nécessitant une polyvalence de fonctionnement.
Avec son corps robuste en fonte GJL-250 et son siège en NBR, elle allie durabilité et performance pour les environnements industriels les plus exigeants : traitement de l’eau, eaux usées, transport de matériaux pulvérulents, industrie papetière et applications chimiques.
Avantages Clés et Points Forts
- Étanchéité Bidirectionnelle : Contrairement aux modèles unidirectionnels, la Série 178 assure une étanchéité parfaite quel que soit le sens de circulation du fluide, offrant une flexibilité d’installation et d’utilisation maximale.
- Construction Robuste : Corps en fonte GJL-250 avec peinture anti-corrosion et fouloir fonte pour une résistance mécanique exceptionnelle et une longévité maximale.
- Sécurité Renforcée : Contact fin de course en position ouverte permettant un contrôle à distance de l’état de la vanne et une intégration aisée dans les systèmes automatisés.
- Tige Non Montante : En acier inoxydable, elle permet un encombrement réduit en hauteur et facilite l’installation dans les espaces restreints.
- Facilité de Maintenance : Installation entre brides PN10/16 et conception modulaire permettant un accès aisé aux composants internes.
Caractéristiques Techniques Générales
| Caractéristique | Spécification |
|---|---|
| Type | Vanne à guillotine bidirectionnelle |
| Série de référence | 178 |
| Corps | Fonte GJL-250 |
| Siège | NBR |
| Tige | Non montante en acier inoxydable |
| Fouloir | Fonte |
| Raccordement | Entre brides PN10/16 |
| Contact fin de course | En position ouverte |
| Références disponibles | 178051 à 178401 |
Applications Recommandées
- Traitement de l’eau potable et industrielle
- Stations d’épuration et eaux usées
- Transport de matériaux pulvérulents et granulaires
- Applications chimiques et pétrochimiques
- Industrie de la pâte à papier et cellulose
- Réseaux de distribution nécessitant une circulation bidirectionnelle
Options et Accessoires Disponibles
- Kit plaques support inox avec visserie (réf. 98020)
- Kit de joints d’étanchéité pour maintenance préventive
- Volant à chaîne pour installations en hauteur
- Boîtiers de fin de course pour automatisation complète
- Kit déflecteur pour limiter la rétention de matières.
La Série 178 bidirectionnelle offre la flexibilité d’installation et la robustesse nécessaires pour vos applications les plus exigeantes, avec la garantie de qualité Sferaco.
Questions fréquentes
Quelle est la pression nominale maximale supportée par la vanne à guillotine Série 178 et pour quels diamètres ?
La vanne supporte une PN de 10 bar sur l’ensemble de sa gamme de diamètres (DN 100 à 300 et au-delà). Cette pression est garantie grâce au corps robuste en fonte GJL-250, adaptée aux applications industrielles standard.
En quoi la bidirectionnalité de cette vanne la différencie-t-elle d’une vanne unidirectionnelle classique ?
La vanne Série 178 assure une étanchéité parfaite dans les deux sens de circulation, contrairement aux vannes unidirectionnelles. Cette caractéristique la rend idéale pour les applications nécessitant des changements fréquents de sens de flux ou des systèmes réversibles.
Quels sont les délais de disponibilité des différents diamètres et comment passer commande ?
Pour connaître les délais exacts selon le DN demandé (DN 100, 125, 150, 200, 250, 300…) et passer votre commande, consultez neovanne.com ou contactez directement nos équipes commerciales B2B qui vous proposeront un devis personnalisé.
Informations complémentaires
| DN | 100, 125, 150, 200, 250, 300, 350, 400, 50, 65, 80 |
|---|---|
| Matière | Fonte |
| PS | 10, 4, 6, 8 |
| Pression Nominale (bar) | 10 |
| Ecartement | 100, 40, 50, 60, 70, 96 |
| Référence | 158041A, 158042A, 158043A, 158051A, 158052A, 158053A, 158061A, 158062A, 158063A, 178051, 178066, 178081, 178101, 178126, 178151, 178201, 178251, 178301, 178351, 178401 |
