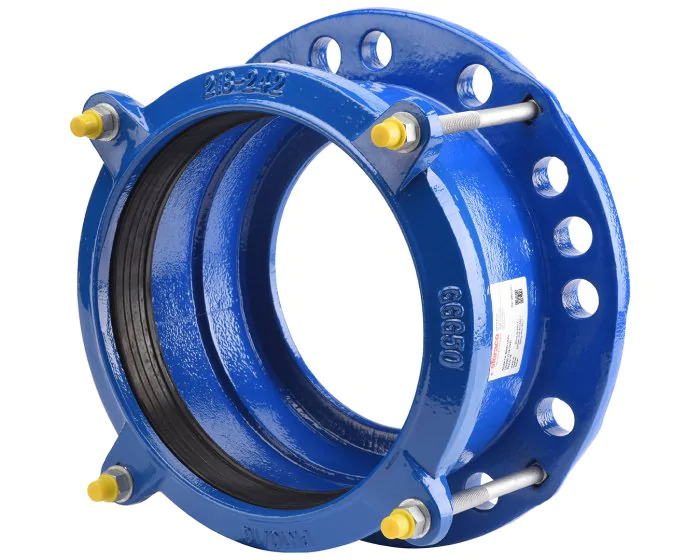

Adaptateur Brides Large Plage SFERACO – Connexion Polyvalente Tubes DN15 à DN150

Adaptateur Brides Large Plage SFERACO – Connexion Polyvalente Tubes DN15 à DN150

40% de réduction du stock de raccords grâce à un adaptateur universel. Conçu pour les interventions rapides et les modifications de réseaux, cet adaptateur SFERACO permet de connecter directement des tubes de diamètres DN15 à DN150 à des brides standard PN10/16. Éliminez les soudures coûteuses et les délais d’approvisionnement, garantissant une installation fiable et conforme aux normes EN 1092.

Avantages techniques

• Construction robuste : Corps en acier au carbone P265GH (selon EN 10216-2) ou inox 304L/316L sur option, offrant une résistance mécanique élevée et une durée de vie estimée à 25+ ans en service normal.
• Conformité réglementaire : Conforme aux normes EN 1092-1 (brides), EN 10216-2 (matériaux), et compatible avec la directive PED 2014/68/UE pour les équipements sous pression.
• Performances validées : Plage DN : 15 à 150 mm, pression nominale PN10/16 bar (selon bride), température de service : -20°C à +200°C (selon matériau et joints).
• Installation simplifiée : Raccordement par bride standard (trous percés selon EN 1092-1) côté bride et par serrage mécanique côté tube, montage en moins de 15 minutes sans soudure.

Fiche Technique Détaillée

Principe de fonctionnement

Cet adaptateur utilise un système de serrage mécanique par collier et joint torique pour assurer l’étanchéité entre le tube et le corps. Côté bride, un joint plat (type B selon EN 1514) est comprimé entre les surfaces usinées, créant un joint métal-métal. La conception permet une adaptation continue du DN sans perte de charge significative (Kv > 50 m³/h pour DN100), idéal pour les réseaux où la géométrie des tuyauteries varie.

Domaines d’utilisation

• HVAC & Génie Climatique : Connexion de tubes sur échangeurs, pompes, vannes dans les sous-stations de chauffage urbain ou réseaux eau glacée.
• Eau & Assainissement : Raccordement rapide sur stations de pompage, vannes de régulation DN15 à DN150 en distribution AEP.
• Industrie Process : Modifications de lignes vapeur, circuits hydrauliques, ou réseaux d’air comprimé sans arrêt de production prolongé.
• Bâtiment : Installation sur réseaux ECS, protection incendie, ou pour remplacer des raccords soudés défectueux.

Guide d’installation

1. Préparation : Nettoyez les extrémités du tube (sans bavures) et la surface de la bride. Vérifiez l’alignement et la planéité (tolérance < 0,5 mm/m).
2. Montage : Insérez le tube dans l’adaptateur, serrez le collier au couple recommandé (ex: 50 Nm pour DN50). Placez le joint plat côté bride, alignez les trous, et serrez les boulons en croix (couple selon EN 1092-1).
3. Mise en route : Testez à 1,5 x PN pendant 10 min (ex: 24 bar pour PN16). Purgez l’air, ouvrez progressivement les vannes en aval, et vérifiez l’étanchéité après 24h de service.
