Débitmètre air comprimé – Mesure précise débit
À partir de 2075,00 € HT
.
Sélectionner votre référence
| DN | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|
| DN: 1/2 | Référence: 175032 | Prix: 2075,00 € | Disponibilité: Expédition sous 5 jours | ||
| DN: 1" | Référence: 175034 | Prix: 2197,00 € | _delai_expedition: En stock | ||
| DN: 2" | Référence: 175037 | Prix: 2438,00 € | _delai_expedition: En stock | ||
| DN: | Référence: 175060 | Prix: 6015,00 € | _delai_expedition: En stock |

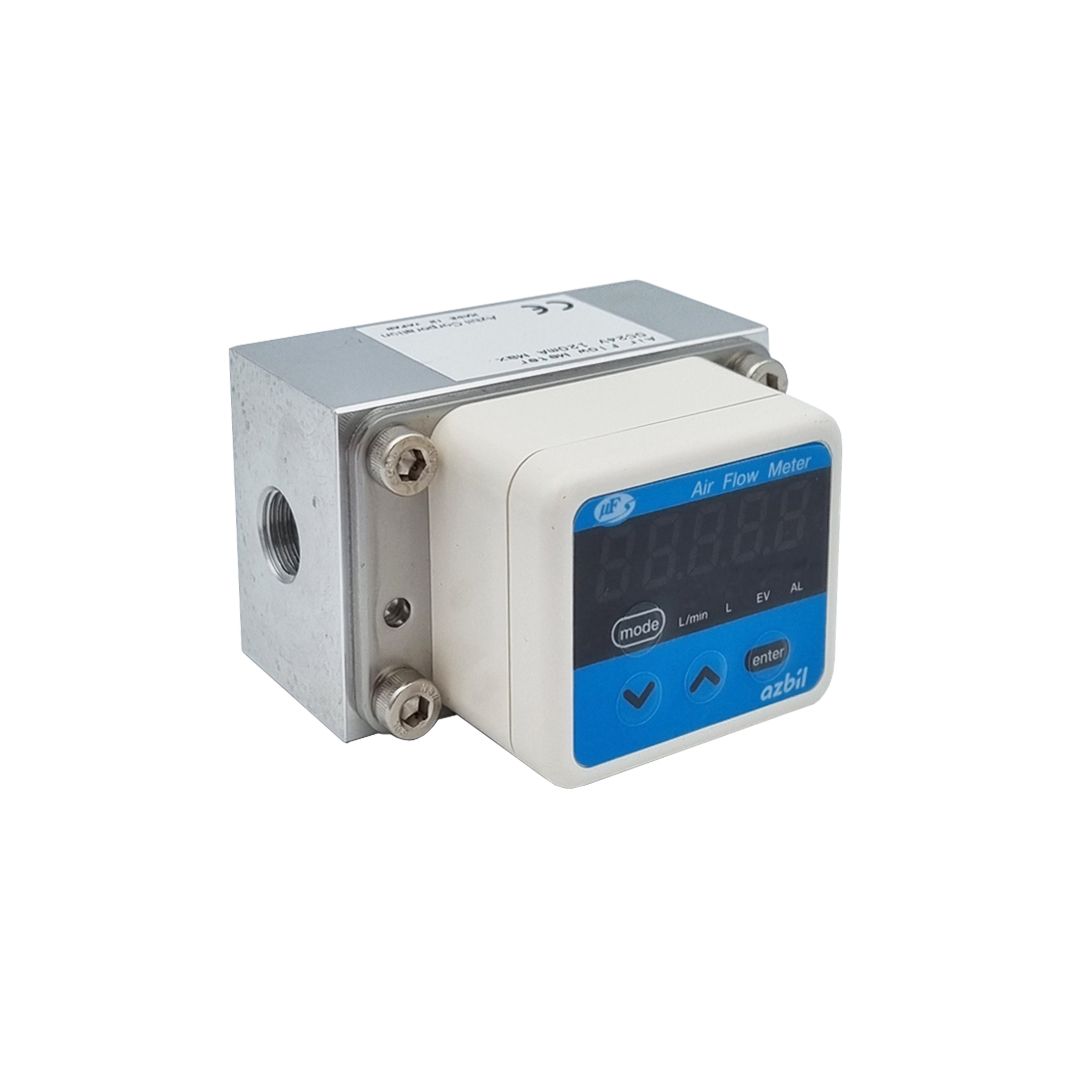

Débitmètre massique thermique MCF — mesure air comprimé et azote sur réseaux industriels
Surveiller la consommation d’air comprimé sans débitmètre, c’est piloter à l’aveugle. Les fuites non détectées représentent typiquement 20 à 30% de la production d’un compresseur — une perte directe sur la facture électrique. Ce débitmètre massique thermique MCF mesure le débit d’air comprimé ou d’azote en temps réel sur des plages allant de 5 Nl/min (DN 1/2″) à 12 000 Nl/min (DN 2″), avec une précision de ±3%. Il affiche simultanément le débit instantané, le débit cumulé et le coût énergétique calculé.
La technologie massique thermique présente un avantage décisif par rapport aux débitmètres volumétriques : elle mesure le débit en masse (Nl/min, normaux litres par minute à 0°C/1 bar abs), indépendamment de la pression et de la température réelles du circuit. Pas de compensation de pression ou de température à paramétrer — la mesure est directe et intrinsèquement juste même si les conditions changent.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Technologie | Massique thermique (pas de pièces mobiles) |
| Fluides mesurés | Air comprimé, azote (N2) |
| Modèle DN 1/2″ | 5 à 500 Nl/min, précision ±3% |
| Modèle DN 1″ | 30 à 3 000 Nl/min, précision ±3% |
| Affichage | Débit instantané, cumulé, coût énergétique — écran orientable |
| Sorties | 4-20 mA (débit), impulsions (comptage), alarme seuil |
| Pression max | 10 bar |
| Température process | 0°C à +60°C |
| Indice de protection | IP65 (poussière et jets d’eau) |
| Corps | Aluminium anodisé |
| Raccordement | Taraudé G (BSP parallèle) |
| Alimentation | 24 VDC ou pile 3,6V |
Installation : conditions pour une mesure précise
La qualité de la mesure dépend directement de la propreté du fluide et de la longueur des tronçons droits. Conditions à respecter : tuyauterie propre, sèche et déshuilée ; filtre coalescent <1 µm en amont recommandé (huile résiduelle <0,01 mg/m³) ; longueur droite amont ≥ 10×DN, aval ≥ 5×DN sans coude ni obstacle. En présence d’huile, les capteurs thermiques se couvrent d’un film isolant qui dérive la mesure vers le bas.
Sorties signal : intégration automate
La sortie 4-20 mA se câble directement sur une entrée analogique d’automate ou de supervision. La sortie impulsions (1 impulsion = X Nl) permet le comptage cumulé dans un compteur d’énergie ou un système MES. L’alarme de seuil (seuil paramétrable) peut déclencher une alarme fuite en cas de débit anormalement élevé hors des plages de production.
Calcul de retour sur investissement
Sur un réseau 7 bar avec 20% de fuites, un compresseur 15 kW consomme ~3 kW en pure perte. À 0,12 €/kWh sur 6 000 h/an, la perte est de 2 160 €/an. Le MCF identifie ces fuites en quelques heures de surveillance. L’amortissement du débitmètre intervient généralement sous 3 à 6 mois sur les installations où les fuites n’ont jamais été cartographiées.
Questions fréquentes
Faut-il recalibrer ce débitmètre si la pression du réseau change de 7 à 8 bar ?
Non, c’est l’avantage de la mesure massique thermique : elle exprime le débit en normaux litres par minute (Nl/min, référencés à 0°C/1 bar abs), indépendamment de la pression effective. Un débit de 500 Nl/min reste 500 Nl/min que le réseau soit à 6 ou 9 bar. Aucune recalibration ni compensation de pression n’est nécessaire lors d’une modification de consigne du compresseur.
Ce débitmètre peut-il mesurer de l’azote en plus de l’air comprimé ?
Oui, l’azote (N2) est explicitement mentionné dans les spécifications. Les propriétés thermiques de l’azote sec sont proches de l’air, ce qui permet l’utilisation sans recalibration spécifique pour des mesures de surveillance. Pour une précision métrologique sur azote pur, demander une calibration spécifique N2 au fabricant — la différence de conductivité thermique est faible mais mesurable à ±3%.
Comment détecter une fuite sur réseau air comprimé avec ce débitmètre ?
Méthode simple : installer le MCF sur la sortie principale du compresseur. Arrêter toute consommation en production (nuit, weekend). Si le débit affiché reste > 0, il y a des fuites. Le débit résiduel en Nl/min multiplié par le coût énergie du compresseur donne le coût annuel des fuites. Pour localiser les fuites, compléter avec un détecteur ultrasonore ou un contrôle par bulles de savon sur les raccords.
| DN | 1″, 1/2, 1G, 2″ |
|---|---|
| Matière | Aluminium |
| Plage de réglage | 10 – 500 L/min, 120 – 6000 L/min, 240 – 12000 L/min, 4 – 200 L/min, 60 – 3000 L/min |
| Référence | 175012, 175014, 175032, 175034, 175037, 175060 |
