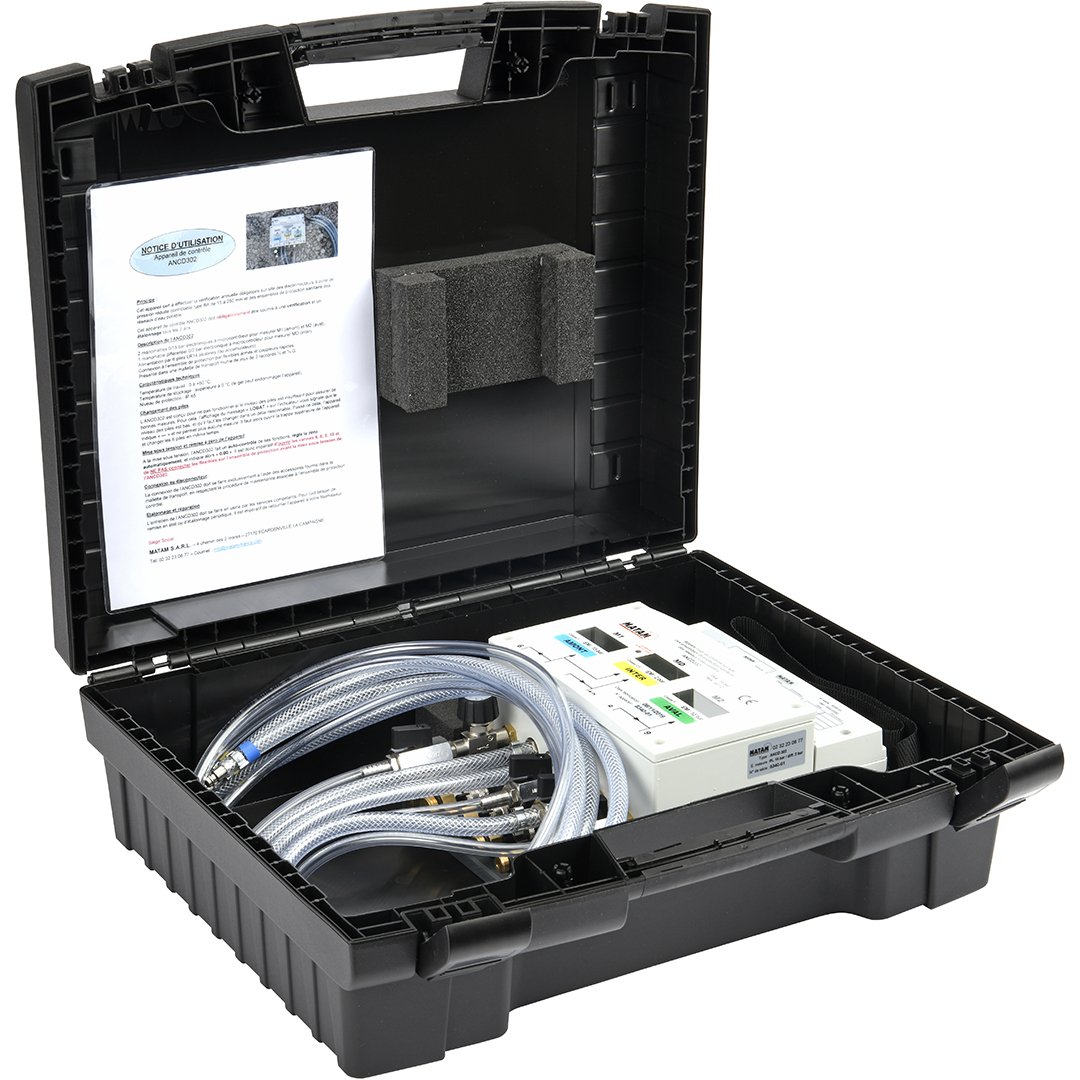

920 – Mallette de Contrôle Disconnecteur BA DN1/2″-3/4″

920 – Mallette de Contrôle Disconnecteur BA DN1/2″-3/4″ – Maintenance Obligatoire Réseaux Eau Potable

La mallette de contrôle série 920 révolutionne la maintenance réglementaire des disconnecteurs antipollution par son
appareillage certifié NF pour le contrôle annuel obligatoire des disconnecteurs type BA. Spécialement
conçue pour les plombiers, installateurs sanitaires et services techniques des collectivités, cette mallette professionnelle
garantit la conformité parfaite aux exigences du CSTB avec raccords DN1/2″-3/4″ universels et manomètres haute précision
pour le contrôle des disconnecteurs à zone de pression réduite contrôlables type BA selon NF P 43-018.

Avantages Clés

Cette mallette se distingue par sa certification NF obligatoire qui garantit la conformité aux exigences réglementaires
françaises pour la maintenance annuelle des disconnecteurs BA. Les trois manomètres haute précision (amont, aval et
différentiel) permettent le contrôle complet des seuils de fonctionnement selon les procédures CSTB normalisées.

Les raccords universels DN1/2″-3/4″ garantissent la compatibilité avec tous les disconnecteurs BA du marché, du DN15
au DN250. La construction compacte professionnelle avec bandoulière facilite les interventions sur site tout en protégeant
l’instrumentation sensible lors des déplacements entre chantiers.

Caractéristiques Techniques

Critère	Spécification
Série	920 – Mallette contrôle disconnecteur BA
Référence	920003
Usage	Protection réseau eau potable
Type disconnecteur	BA contrôlable à zone de pression réduite
Manomètres	3 manomètres (amont, aval, différentiel)
Précision amont/aval	± 1.6% pleine échelle
Précision différentiel	± 2% pleine échelle
Plage mesure amont/aval	0 à 16 bar / 0 à 232 psi
Échelle graduations	1 graduation = 0.2 bar
Raccordements	DN1/2″ et 3/4″ universels + réductions
Pression nominale (PS)	10 bar (mallette), 15 bar (raccords)
Température service	+5°C à +65°C
Flexibles	Polyuréthane haute flexibilité
Raccords rapides	Laiton nickelé haute résistance
Corps mallette	Aluminium / ABS protégé
Certification	NF P 43-018 / Règlement NF-045
Révision mallette	Obligatoire tous les 2 ans
Livré avec	Mode opératoire + bandoulière + réductions

Réglementation Disconnecteur BA

La réglementation française impose un contrôle annuel obligatoire des disconnecteurs antipollution type BA selon
la norme NF P 43-018. Cette maintenance annuelle doit être :

• Effectuée par technicien qualifié : Habilitation contrôle et maintenance disconnecteurs BA requise
• Tracée dans carnet sanitaire : Fiche maintenance CSTB obligatoire datée et signée
• Révision biennale : Révision complète du disconnecteur tous les 2 ans minimum
• Appareillage certifié NF : Utilisation mallette contrôle certifiée NF obligatoire

Procédure de Contrôle Normalisée

Le contrôle annuel selon procédure CSTB vérifie le bon fonctionnement des trois zones de sécurité du disconnecteur
BA à zone de pression réduite. La mallette 920 permet de mesurer :

• Pression amont (M1) : Vérification pression alimentation réseau
• Pression aval (M2) : Contrôle pression réseau protégé
• Pression différentielle (MD) : Mesure zone de pression réduite critique
• Seuil d’ouverture clapets : Test fonctionnement clapets et purge automatique

Applications Maintenance Professionnelle

La mallette série 920 trouve son application essentielle dans la maintenance réglementaire de tous les disconnecteurs BA :

• Immeubles collectifs : Contrôle annuel disconnecteurs chauffage collectif
• Établissements recevant public : Maintenance réglementaire ERP obligatoire
• Industries agroalimentaires : Protection réseaux eau potable process critiques
• Collectivités territoriales : Entretien réseaux eau potable municipaux
• Entreprises sanitaires : Intervention maintenance préventive contractuelle

Instrumentation Haute Précision

Les trois manomètres professionnels garantissent une précision exceptionnelle conforme aux exigences NF. Les manomètres
amont et aval à glycérine protègent l’instrumentation des coups de bélier et assurent une lecture progressive stable. Le manomètre
différentiel dispose d’une zone rouge (0-0.14 bar) facilitant l’identification des valeurs critiques.

Raccords Universels Polyvalents

Les raccords DN1/2″ et 3/4″ avec réductions laiton garantissent la compatibilité universelle avec tous les robinets
de contrôle des disconnecteurs BA du marché, du DN15 résidentiel au DN250 industriel. Les raccords rapides laiton nickelé offrent
une excellente résistance aux pressions élevées et à la corrosion.

Construction Professionnelle Robuste

Le corps aluminium/ABS compact protège l’instrumentation sensible lors des déplacements entre chantiers. La bandoulière
d’accroche incluse facilite le transport mains libres et le positionnement optimal lors des interventions en hauteur ou espaces confinés.
Le film de protection plastique préserve le mode opératoire des projections et salissures.

Révision Biennale Obligatoire

La mallette de contrôle doit être révisée tous les 2 ans par un laboratoire agréé pour maintenir la certification NF.
Cette révision comprend la remise en état des composants défaillants, tests d’étanchéité, contrôle et réétalonnage des manomètres avec
établissement du constat de vérification réglementaire.

Conformité Certification NF

La certification NF ANTIPOLLUTION selon NF P 43-018 et Règlement NF-045 garantit que la mallette répond aux exigences
strictes du CSTB pour le contrôle des disconnecteurs BA. Cette certification est obligatoire pour la validité réglementaire des
interventions de maintenance annuelle.

Disponibilité et Service

La mallette série 920 est disponible en stock avec livraison sous 1 à 3 jours pour assurer une réactivité optimale face aux obligations
réglementaires de maintenance annuelle. La disponibilité permanente garantit le respect des échéances contractuelles et réglementaires
des installateurs et services techniques.

La mallette de contrôle série 920 conjugue certification NF obligatoire, instrumentation haute précision et compatibilité universelle
DN1/2″-3/4″, constituant l’équipement professionnel de référence pour la maintenance réglementaire annuelle et le contrôle conforme
de tous les disconnecteurs antipollution type BA selon les exigences CSTB.
