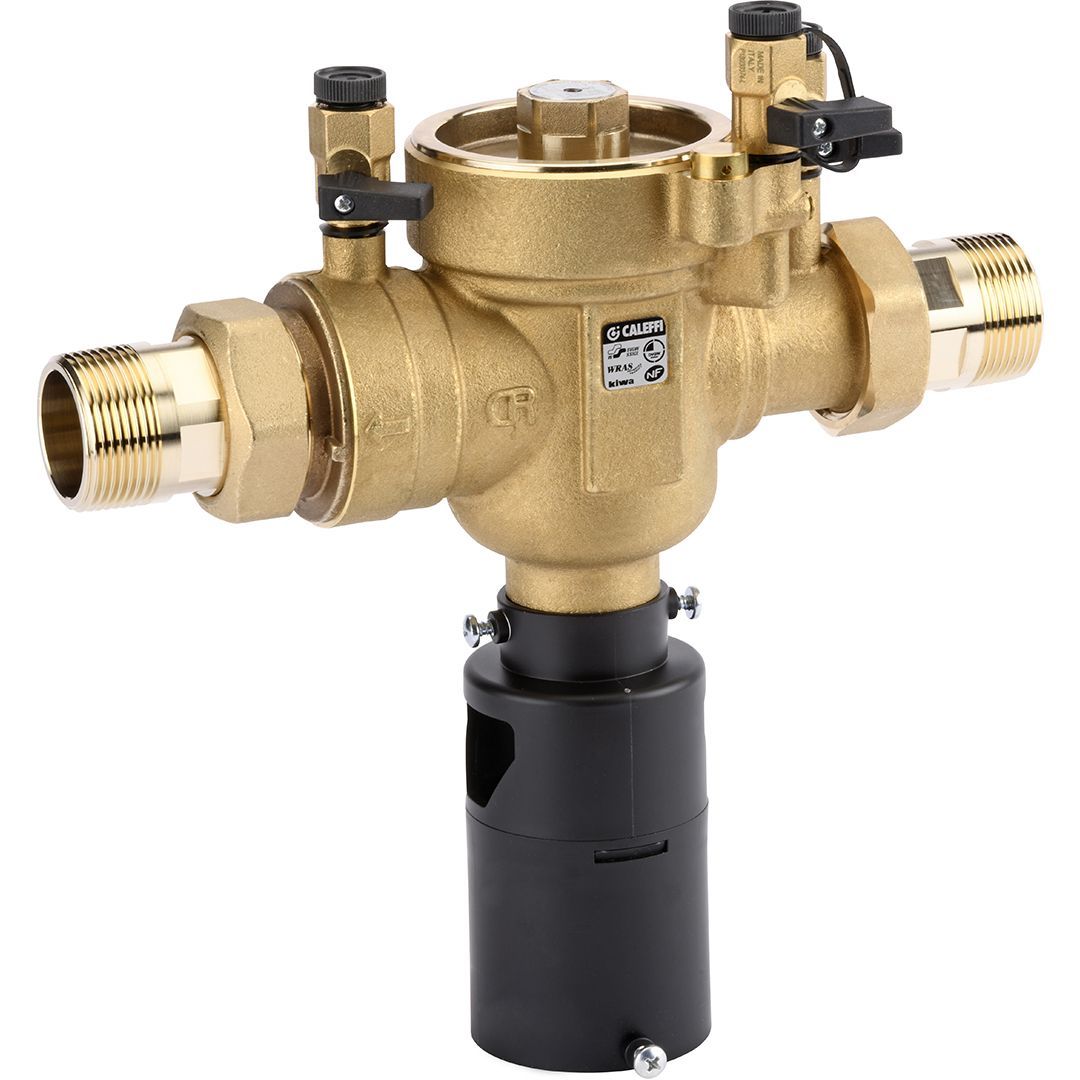

Disconnecteur BA SCUDO 574 — protection réseaux eau potable catégorie 4 selon EN 1717
Les retours de pollution dans un réseau d’eau potable ne se voient pas et ne s’entendent pas. Un système de chauffage central raccordé sans protection au réseau public peut, lors d’une chute de pression, aspirer de l’eau glycolée dans les canalisations publiques. Les conséquences sanitaires sont graves. La réglementation française (arrêté du 1er juillet 2021 et EN 1717) impose des dispositifs de protection selon la catégorie de risque du fluide aval. Pour les fluides de catégorie 4 (risque chimique ou biologique), seul un disconnecteur à zone de pression réduite contrôlable répond à l’exigence.
Le SCUDO BA 574 est ce dispositif : deux clapets anti-retour en série, une zone intermédiaire à pression réduite maintenue par un clapet de décharge automatique, trois prises de pression pour contrôle et vérification réglementaire. Certifié NF, avec une garantie fabrication de 10 ans, il couvre les DN 3/4″ à DN 2″ en laiton Ecobrass 4MS (DN ≤ 1″) et bronze (DN 1″1/2 à 2″).
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Corps (DN 3/4″ et 1″) | Laiton Ecobrass® 4MS (faible teneur plomb) |
| Corps (DN 1″1/2 à 2″) | Bronze 4MS |
| Type de protection | Zone de pression réduite contrôlable (BA) |
| Catégorie de risque | 4 selon EN 1717 (risque chimique/biologique) |
| Raccordement | BSP femelle (3/4″ à 2″) |
| Prise de pression | 3 (contrôle amont, zone, aval) |
| Certification | NF (CSTB) |
| Garantie fabricant | 10 ans |
| Pression de service | 1 à 10 bar |
| Température | 0°C à +65°C |
Principe de fonctionnement de la zone de pression réduite
En fonctionnement normal, la pression aval est inférieure à la pression de la zone intermédiaire, elle-même inférieure à la pression amont. Si la pression aval tend à dépasser la zone intermédiaire (retour de fluide), le clapet de décharge s’ouvre et évacue le fluide contaminé vers l’extérieur. Ce mécanisme crée une barrière physique infranchissable : le fluide aval ne peut jamais atteindre le réseau amont, même sous surpression différentielle.
Vérification réglementaire annuelle
La réglementation exige une vérification annuelle des disconnecteurs BA par un technicien qualifié (arrêté du 1er juillet 2021, article 16). Les 3 prises de pression du SCUDO 574 permettent cette vérification sans déposer le dispositif : raccordement d’un manomètre différentiel, mesure de l’écart de pression entre les 3 zones, comparaison aux valeurs de déclenchement nominales. Un disconnecteur non vérifié annuellement peut être mis en demeure lors d’un contrôle sanitaire ARS.
Applications imposées par la réglementation
Installations de chauffage central (eau glycolée), circuits de refroidissement industriels, réseaux d’arrosage avec injection d’engrais ou de produits phytosanitaires, piscines raccordées au réseau public, laboratoires et hôpitaux (catégorie 4 ou 5). En France, l’installation est obligatoire et sa vérification annuelle documentée est exigible par les autorités sanitaires.
Questions fréquentes
Quelle est la différence entre un clapet anti-retour simple et un disconnecteur BA pour la protection de l’eau potable ?
Un clapet anti-retour simple (catégorie EA selon EN 1717) protège contre les retours par dépression mais ne résiste pas à une surpression aval supérieure à la pression amont. Un disconnecteur BA à zone de pression réduite est la seule protection efficace contre les surpressions différentielles — il évacue le fluide contaminé physiquement vers l’extérieur. Pour les fluides de catégorie 4 (glycol, biocides, produits chimiques), seul le BA est accepté par la réglementation EN 1717 et l’arrêté français.
Le SCUDO 574 peut-il être installé en position horizontale ou verticale ?
Le disconnecteur BA doit être installé en position horizontale avec le clapet de décharge orienté vers le bas pour permettre l’évacuation par gravité. Une installation en position verticale ou inversée empêche le clapet de décharge de fonctionner correctement. Prévoir un entonnoir de récupération sous le clapet de décharge pour les locaux avec plancher non étanche à l’eau.
Qui est qualifié pour effectuer la vérification annuelle réglementaire de ce disconnecteur ?
La vérification doit être réalisée par un plombier qualifié ou un technicien formé à la vérification des disconnecteurs BA, disposant du matériel de test (manomètre différentiel calibré). Les opérateurs de vérification peuvent être certifiés selon des référentiels professionnels (COPREC, COSTIC). Le rapport de vérification annuel doit être conservé et présenté en cas de contrôle ARS ou lors d’une vente immobilière.
