Dispositifs Antipollution et Disconnecteurs PN10 — Protection des Réseaux d'Eau Industriels
Les dispositifs antipollution sont des équipements réglementaires indispensables pour sécuriser tout réseau d'eau potable ou industriel contre les risques de retour d'eau contaminée. Neovanne propose une gamme de disconnecteurs hydrauliques de type BA et CA en PN10, conformes aux exigences les plus strictes de la réglementation française et européenne en matière de protection de la qualité de l'eau. Ces solutions s'intègrent dans des installations professionnelles exigeantes, en complément d'une offre complète en robinetterie industrielle certifiée.
✓ Gamme de disconnecteurs BA et CA en pression nominale PN10 pour réseaux d'eau
✓ Protection anti-retour certifiée NF et conformité ACS pour eau destinée à la consommation humaine
✓ Quatre références disponibles : BA 574, BA 575, BA 580 et CA 573 — configurations fixes et orientables
✓ Conformité aux normes EN 14367, EN 14455 et à la réglementation française sur les disconnecteurs hydrauliques
Solutions par Application
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|
| Disconnecteur BA 575 PN10 | Intégration en système hydraulique industriel, tableaux de robinetterie, installations compactes | Type BA contrôlable, PN10, conçu pour l'intégration système, encombrement réduit |

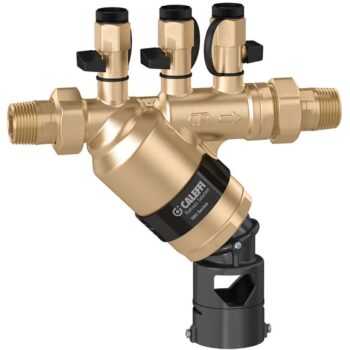

| Disconnecteur BA 580 PN10 | Installations à espace restreint, rénovation, raccordements orientables | Type BA contrôlable, PN10, flexibilité d'installation maximale, sortie orientable |
| Disconnecteur SCUDO BA 574 PN10 | Réseaux d'eau industriels, laboratoires, industries chimiques et agroalimentaires | Type BA contrôlable, PN10, protection maximale contre pollutions de catégorie 4 |
| Disconnecteur CA 573 PN10 | Protection des réseaux d'eau potable, bâtiments tertiaires, industries légères | Type CA non contrôlable, PN10, protection des réseaux contre risques de pollution modérée |
Spécifications Techniques
Caractéristiques
- Pression nominale : PN10 pour l'ensemble des quatre références de la gamme
- Types de disconnecteurs disponibles : BA (zones de pression réduites contrôlables) et CA (zones de pression réduites non contrôlables)
- Modèle BA 580 avec sortie orientable pour adaptation aux contraintes de montage sur site
- Modèle BA 575 optimisé pour l'intégration dans des ensembles hydrauliques préfabriqués
- Modèle SCUDO BA 574 pour les applications nécessitant une protection contre les pollutions de niveau élevé (catégorie 4)
- Modèle CA 573 adapté à la protection de réseaux d'eau en distribution générale (catégorie 3)
- Robinets d'arrêt intégrés en amont et aval selon les modèles, facilitant la maintenance sans interruption du réseau
Normes et Certifications
- Norme EN 14367 : disconnecteurs à zones de pression réduites contrôlables (type BA)
- Norme EN 14455 : disconnecteurs à zones de pression réduites non contrôlables (type CA)
- Certification NF — marque de conformité aux exigences françaises pour les dispositifs de protection
- Conformité ACS (Attestation de Conformité Sanitaire) pour les matériaux en contact avec l'eau potable
- Conformité à l'arrêté du 17 juillet 1992 et aux textes réglementaires français relatifs à la protection des réseaux d'eau
- Marquage CE selon les directives européennes applicables aux équipements sous pression
Secteurs d'Application
Dans le secteur de la distribution d'eau potable et du bâtiment tertiaire, les disconnecteurs de type CA 573 PN10 et BA 575 PN10 sont couramment installés en pied de colonne ou en entrée d'installation pour protéger le réseau public contre tout risque de retour d'eau provenant de circuits secondaires. Hôpitaux, établissements scolaires, immeubles de bureaux et bâtiments industriels sont soumis à l'obligation réglementaire d'installer des dispositifs antipollution homologués dès lors que des risques de pollution de l'eau existent en aval du point de livraison.
Dans le secteur industriel et chimique, les disconnecteurs de type BA — notamment le SCUDO BA 574 PN10 — offrent une protection adaptée aux environnements où des fluides potentiellement dangereux (produits chimiques, solutions de nettoyage, liquides process) sont utilisés en parallèle du réseau d'eau. Les industries agroalimentaires, pharmaceutiques et les laboratoires d'analyse ont recours à ces équipements pour garantir la séparation sanitaire entre eau de process et eau potable, en conformité avec les réglementations sanitaires françaises et européennes.
En installation CVC (chauffage, ventilation, climatisation) et dans les réseaux de traitement d'eau, le disconnecteur BA 580 PN10, grâce à sa sortie orientable, facilite l'intégration dans des tableaux hydrauliques à espace restreint. Il est particulièrement adapté aux chaufferies collectives, aux installations de traitement d'eau par adoucissement ou reminéralisation, et aux circuits de refroidissement industriel où la séparation du réseau d'alimentation en eau potable est impérative.
Installation et Maintenance
Les disconnecteurs PN10 de la gamme Neovanne sont conçus pour une installation professionnelle sur réseaux d'eau froide, avec des dispositions spécifiques à respecter pour garantir leur efficacité et leur conformité réglementaire à long terme.
- Installer les disconnecteurs en position horizontale, accessibles pour contrôle et maintenance, à l'abri du gel et des chocs mécaniques
- Prévoir un espace suffisant sous le dispositif pour permettre l'écoulement libre à l'orifice de décharge, sans raccordement direct à l'égout (coupure de charge visible obligatoire)
- Les disconnecteurs de type BA (574, 575, 580) doivent faire l'objet d'un contrôle annuel par un professionnel habilité, conformément aux exigences de la certification NF
- Le CA 573 ne nécessite pas de contrôle de la zone médiane mais doit être inspecté visuellement régulièrement et remplacé en cas d'anomalie de fonctionnement
- Tenir à jour le carnet d'entretien de l'installation et conserver les rapports de contrôle des disconnecteurs pour répondre aux obligations réglementaires vis-à-vis des autorités sanitaires
Questions Fréquentes
Quelle est la différence entre un disconnecteur de type BA et un disconnecteur de type CA en PN10 ?
Le disconnecteur de type BA (comme les modèles BA 574, BA 575 et BA 580 PN10) est un dispositif à zones de pression réduites contrôlables, équipé d'un orifice de décharge central et de deux clapets de retenue. Il est utilisé pour les risques de pollution de catégorie 4 (fluides nocifs) et fait l'objet de contrôles périodiques obligatoires par un technicien qualifié. Le disconnecteur de type CA (comme le CA 573 PN10) est non contrôlable et convient aux risques de pollution de catégorie 3 (fluides non potables sans substances dangereuses) ; il n'a pas d'orifice de décharge accessible au contrôle et doit être remplacé lorsqu'il présente des signes de défaillance.
Dans quels cas est-il obligatoire d'installer un disconnecteur hydraulique sur un réseau industriel ?
En France, l'installation d'un disconnecteur est obligatoire dès lors qu'un réseau intérieur est susceptible de présenter un risque de retour d'eau vers le réseau public de distribution, conformément à l'arrêté du 17 juillet 1992 et aux prescriptions du règlement sanitaire départemental. Cela concerne notamment les installations industrielles utilisant de l'eau en circuit fermé ou semi-fermé, les réseaux d'arrosage connectés au réseau potable, les chaufferies, les installations de traitement d'eau par adoucisseur ou osmose inverse, ainsi que tout raccordement comportant un risque de mélange entre eau potable et fluides de process. Le choix entre un type BA et un type CA dépend de la cat
égorie de risque de pollution identifiée lors de l'étude de danger de l'installation.
Quels sont les critères de choix entre PN10 et PN16 pour un disconnecteur ?
Le choix entre PN10 et PN16 est déterminé par la pression nominale de fonctionnement du réseau d'eau auquel le disconnecteur sera raccordé. Un disconnecteur PN10 supporte une pression nominale de 10 bar et convient aux installations domestiques et aux petits réseaux industriels. Un disconnecteur PN16 est conçu pour résister à 16 bar et s'impose sur les réseaux industriels à plus forte pression ou les installations critiques nécessitant une pression de service élevée. Il est crucial de vérifier la pression maximale du réseau et de choisir un disconnecteur dont la classe de pression est égale ou supérieure.
