Robinet papillon PVC/EPDM PN10 – Polyvalence chimique

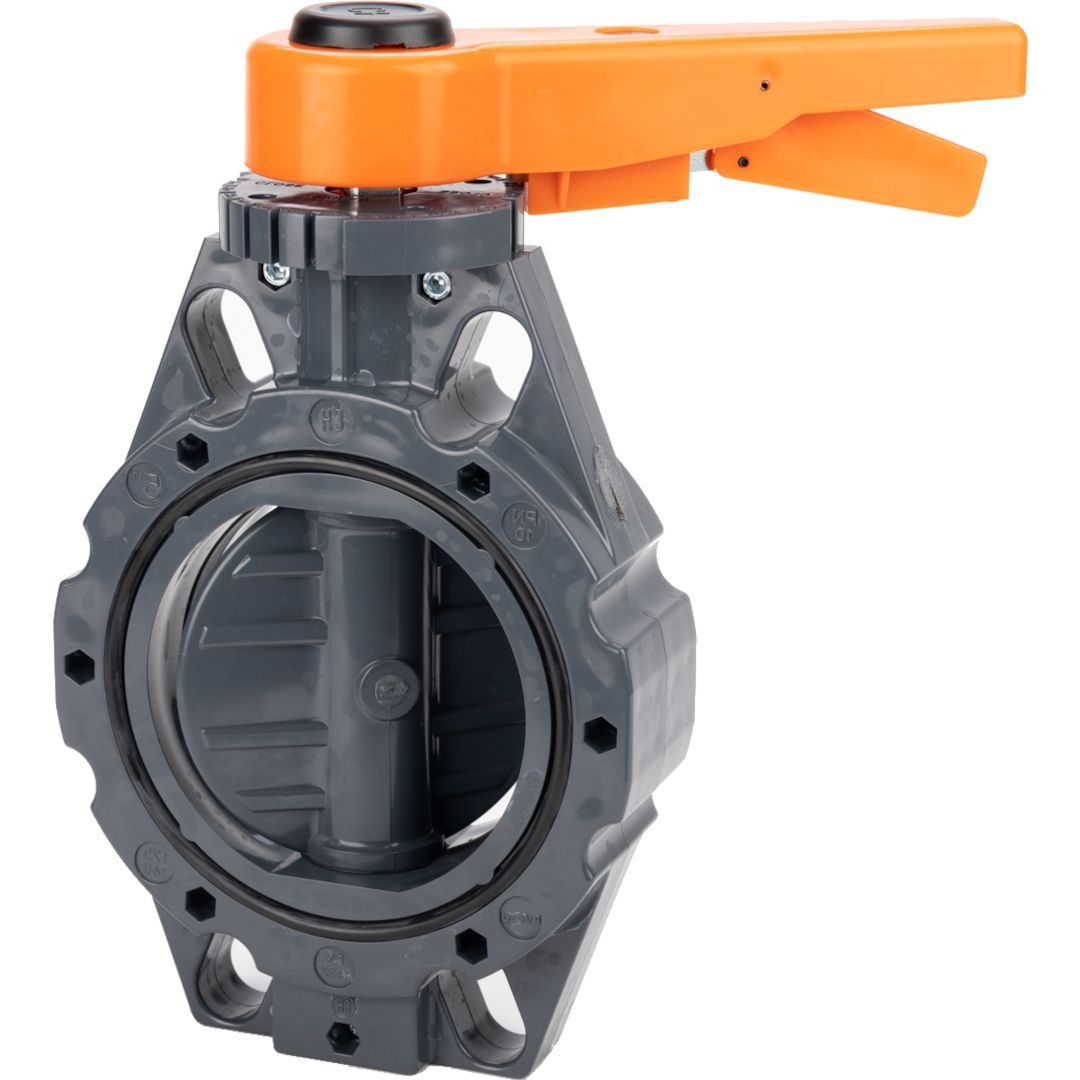

Robinet Papillon Wafer PVC-U – Solution Polyvalente de Sectionnement Automatisable

Le robinet papillon Wafer est une solution professionnelle pour le sectionnement ou le réglage dans les réseaux de piscine, adduction et distribution d’eau. Sa conception à oreilles de centrage et sa platine ISO 5211 en font une solution idéale pour les applications nécessitant un contrôle précis, manuel ou motorisé.

Avantages Clés

• Flexibilité d’utilisation :
  • Poignée ergonomique 7 positions
  • Platine ISO 5211 pour motorisation
  • Oreilles de centrage pour installation simplifiée
  • Montage entre brides PN10/16
• Construction robuste :
  • Corps et papillon en PVC-U
  • Joints d’étanchéité en EPDM
  • Axe inox avec bague antifriction
  • Joint anti-poussière intégré

Caractéristiques Techniques

• Plages de fonctionnement :
  • Température : 0°C à +60°C
  • Pression maximale :
    • DN65 à 25 : 10 bars
    • 0 à DN200 : 6 bars
  • ∆P maximum : 3 bars
• Dimensions disponibles :
  • DN65 à DN200
  • Entre-brides selon EN 558 série 25
  • Raccordement entre brides PN10/16 (PN10 en DN200)

Performance et Maintenance

• Couples de manœuvre (Nm) :
  • DN65 : 15 Nm
  • DN80 : 25 Nm
  • 00 : 45 Nm
  • 25 : 52 Nm
  • 0 : 70 Nm
  • DN200 : 102 Nm
• Installation facile :
  • Centrage automatique par oreilles
  • Boulonnerie standardisée
  • Couples de serrage définis par DN

Applications Recommandées

• Réseaux de piscine
• Distribution d’eau
• Adduction d’eau
• Process industriels nécessitant un contrôle précis
• Applications avec besoin de motorisation

Conformité et Certifications

• Fabrication certifiée ISO 9001:2015
• Raccordement selon EN 1092-1
• Platine selon ISO 5211
• Tests selon ISO 9393-2
• Écartement selon EN 558 série 25

Options et Accessoires

• Actionneurs pneumatiques ou électriques
• Boulonnerie inox sur demande
• Documentation technique complète
• Support technique disponible
