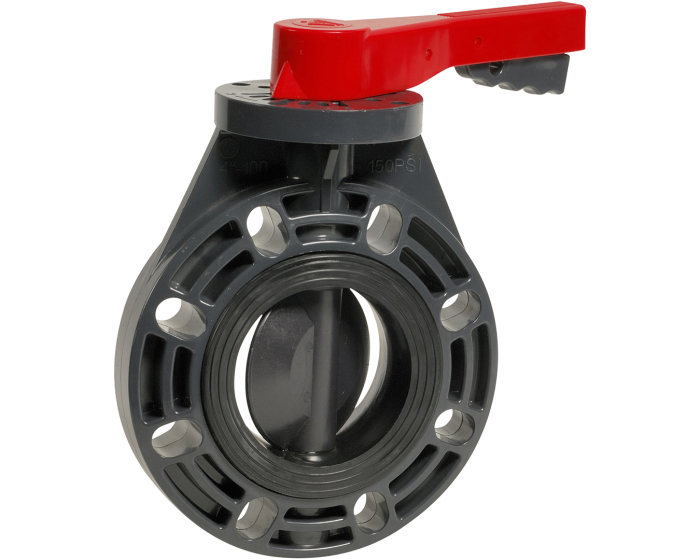

Vanne à papillon PVC-U manuelle, réseau eau, piscine et traitement chimique sans corrosion métallique
Sur les réseaux d’eau potable, de traitement chimique ou de bassins de nage, l’acier carbone rouille, la fonte exige un revêtement et l’inox représente un surcoût souvent injustifié. La vanne à papillon PL1 PVC répond à cette contrainte par un corps intégralement en PVC-U (polychlorure de vinyle non plastifié), matériau inerte au chlore, aux acides dilués, aux bases courantes et aux désinfectants. Zéro corrosion galvanique, zéro contamination métallique du fluide.
Le disque papillon en polypropylène renforcé, la manchette d’étanchéité EPDM et le corps PVC-U travaillent ensemble sans aucune pièce ferreux en contact avec le fluide, seule la tige de commande est en acier inoxydable. Cette conception convient aux installations où la pureté du fluide est un prérequis absolu : traitement d’eau potable, piscines collectives, irrigation agricole, circuits de refroidissement industriels à eau douce, installations de dosage chimique.
La commande manuelle par levier quart de tour (90°) permet une ouverture/fermeture rapide, même en cas d’intervention d’urgence. L’écartement face à face de 34 mm est particulièrement compact, ce qui facilite l’intégration dans les armoires de distribution et les coffrets de robinetterie où l’espace est restreint.
Caractéristiques techniques détaillées
| Paramètre | Valeur |
|---|---|
| Référence série | PL1 PVC, vanne papillon manuelle |
| Corps | PVC-U (polychlorure de vinyle non plastifié) |
| Disque (papillon) | Polypropylène (PP) renforcé |
| Manchette d’étanchéité | EPDM haute performance |
| Tige de commande | Acier inoxydable |
| Gamme dimensionnelle | DN50 à DN300 |
| Pression de service (PS) | PN10 (10 bar) |
| Température de service | 0 °C à +55 °C |
| Montage | Entre brides PN10, type wafer/wafer-lug |
| Commande | Manuelle levier 1/4 de tour (90°) |
| Face à face | 34 mm (ultracompact) |
| Conformité | NF EN 1452, réseaux eau sous pression PVC-U |
Disponibilité par diamètre nominal
| DN | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
|---|---|---|---|---|---|---|---|---|---|
| Disponible | Oui | Oui | Oui | Oui | Oui | Oui | Oui | Oui | Oui |
Résistance chimique du PVC-U
Le PVC-U non plastifié résiste à un large spectre de fluides agressifs couramment rencontrés dans les process industriels et les installations de traitement de l’eau. Son domaine de pH est compris entre 2 et 12, ce qui couvre la majorité des acides dilués (acide chlorhydrique dilué, acide sulfurique dilué) et des bases courantes (soude à faible concentration, eau de javel).
En revanche, le PVC-U n’est pas compatible avec les solvants organiques chlorés (dichlorométhane, trichloréthylène), les cétones concentrées, certains hydrocarbures aromatiques et les acides forts concentrés. Il ne convient pas non plus pour les températures dépassant +55 °C en continu. Pour ces applications, se tourner vers les séries en CPVC (jusqu’à +93 °C) ou en PVDF (fluides ultra-purs, HF dilué).
La manchette EPDM garantit l’étanchéité sur toute la plage de température et résiste bien aux oxydants, à l’ozone et au vieillissement thermique. Elle n’est pas compatible avec les huiles minérales ni les hydrocarbures aromatiques : pour ces fluides, privilégier une manchette NBR ou FKM disponible en option.
Montage wafer entre brides : points de vigilance
La vanne PL1 PVC est de type wafer (entre-brides). Elle n’est pas taraudée et n’est pas auto-portante : elle doit être maintenue entre deux brides PN10, tenues par des goujons traversants. L’absence de brides intégrées réduit la masse et l’encombrement, mais exige un alignement précis lors du montage.
Avant serrage, vérifier que le papillon peut pivoter librement sur ses 90° sans frotter sur les brides de tuyauterie. Sur les gros diamètres (DN200 à DN300), prévoir un guidage de montage ou un support de vanne pour éviter que le poids de la robinetterie ne sollicite les brides de tuyauterie. Le couple de manœuvre reste faible grâce à la manchette EPDM souple, même sur DN300, un opérateur peut manœuvrer manuellement sans assistance.
Applications typiques
| Secteur | Application | Fluide |
|---|---|---|
| Eau potable | Distribution, surpression, stockage | Eau chlorée, eau adoucie |
| Piscine / spa | Circuits de filtration, recirculation | Eau de nage chlorée |
| Agriculture | Irrigation goutte-à-goutte, pivot | Eau avec engrais dilués |
| Industrie chimique | Dosage, transfert acides dilués | HCl dilué, H2SO4 dilué, NaOH |
| Pisciculture / aquaculture | Gestion débit eau de mer ou douce | Eau salée |
| Refroidissement industriel | Tour de refroidissement ouverte | Eau de process non agressive |
Comparaison avec les autres matériaux de corps de vanne papillon
| Matériau corps | Avantages | Limites |
|---|---|---|
| PVC-U (cette vanne) | Inerte chimiquement, léger, économique, zéro corrosion | Tmax +55 °C, fragile aux chocs mécaniques à froid |
| Fonte + époxy | Robuste mécaniquement, PN16 disponible | Revêtement vulnérable, risque corrosion si blessure |
| Acier inox 316L | Haute température, fluides agressifs, PN16-25 | Coût élevé, masse importante |
| CPVC | Comme PVC-U mais Tmax +93 °C | Plus cher, disponibilité plus limitée |
| PVDF | Fluides ultra-purs, HF dilué | Coût très élevé, fabrication sur demande |
Accessoires et options de motorisation
La vanne PL1 PVC en commande manuelle peut être complétée par un actionneur électrique ou pneumatique. L’embase de commande est standardisée ISO 5211, ce qui permet d’adapter la majorité des actionneurs du marché sans usinage spécifique. Pour les installations automatisées ou télécommandées (SCADA, GTB, PLC), le passage à la version motorisée se fait donc sans changer le corps de vanne.
En standard, le levier manuel est fourni avec un verrouillage de position permettant de bloquer la vanne en ouverture ou fermeture, utile pour les procédures de consignation et de maintenance. Des positions intermédiaires sont disponibles sur certains modèles pour le réglage de débit en régulation partielle.
Données de pression et de température
| DN | PN max à 20 °C | PN max à 40 °C | PN max à 55 °C |
|---|---|---|---|
| DN50 à DN100 | 10 bar | 7 bar | 4 bar |
| DN125 à DN200 | 10 bar | 6 bar | 3,5 bar |
| DN250 à DN300 | 8 bar | 5 bar | 3 bar |
Comme tous les thermoplastiques, le PVC-U perd une partie de ses capacités mécaniques à mesure que la température monte. Il est impératif de déclasser la pression admissible en fonction des abaques constructeur dès que la température d’exploitation dépasse 20 °C.
Normes et conformité
La série PL1 PVC est conforme à la norme NF EN 1452, qui définit les systèmes de canalisations en plastique pour alimentation en eau sous pression, matériaux, dimensions, essais de performance. La conformité à cette norme est requise pour les réseaux AEP (adduction d’eau potable) soumis à réglementation sanitaire en France.
Pour les applications en eau potable, vérifier que la vanne dispose d’une attestation de conformité sanitaire (ACS) délivrée par un laboratoire agréé. L’ACS atteste que les matériaux en contact avec l’eau ne migrent pas de substances susceptibles de nuire à la santé ou d’altérer les qualités organoleptiques de l’eau.
Questions fréquentes
La vanne PL1 PVC peut-elle être utilisée sur un réseau d’eau chaude sanitaire à 60 °C ?
Non. La température maximale de service de la PL1 PVC est de +55 °C en continu. Au-delà, le corps en PVC-U se ramollit progressivement et la résistance mécanique chute de façon significative. Pour un réseau ECS à 60 °C ou plus, il faut utiliser une vanne en CPVC (Tmax +93 °C), en acier inoxydable 316L ou en fonte avec revêtement adapté.
Peut-on monter la PL1 PVC entre brides PN16 acier ?
Le gabarit d’assemblage wafer entre brides PN16 est compatible dimensionnellement (perçage de brides PN10 et PN16 identique jusqu’à DN150 selon EN 1092-2). Cependant, la vanne est dimensionnée pour PN10 maximum. Même montée entre des brides PN16, la pression de service ne doit pas dépasser 10 bar à 20 °C, sous peine de risque de rupture du corps PVC-U. Vérifier également que les goujons de serrage ne compriment pas excessivement le corps plastique.
Comment décontaminer la vanne PL1 PVC après utilisation sur un circuit de dosage chimique ?
Rincer abondamment à l’eau claire avant toute intervention de maintenance. Le PVC-U et l’EPDM résistent à l’eau de javel diluée (hypochlorite de sodium à concentration usuelle de traitement). Pour les acides dilués, un rinçage à l’eau puis neutralisation légère (solution de bicarbonate de soude dilué) suffit avant démontage. Ne jamais utiliser de solvants organiques (acétone, MEK, dichlorométhane) pour nettoyer le corps PVC-U, risque de dissolution du matériau.
