Débitmètre à Palette Union PVC-U/FPM DN20 d25

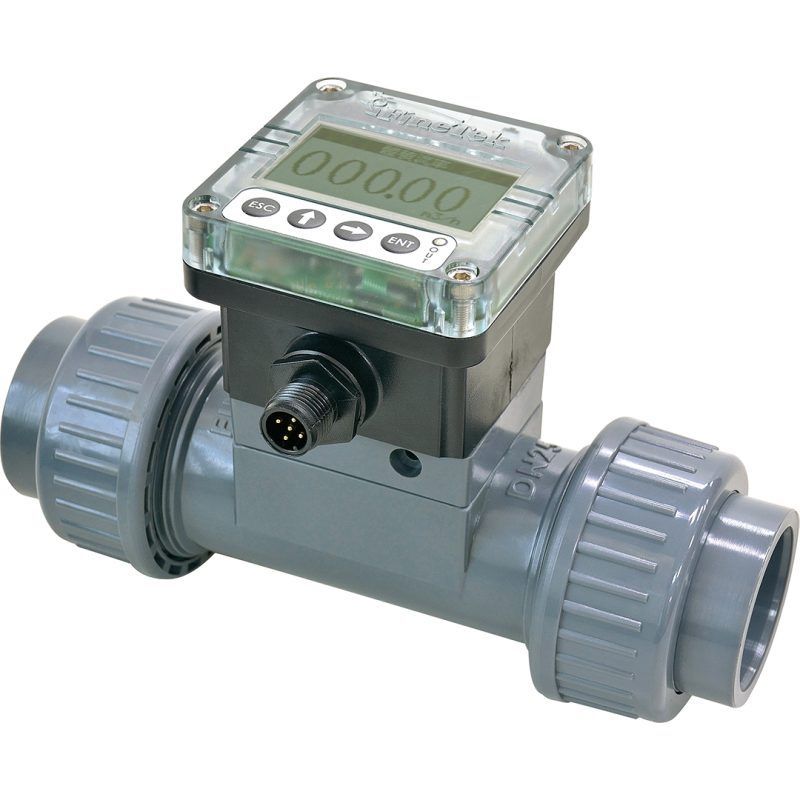

Débitmètre à palette EPR1 PVC-U/FPM DN20 d25 – Mesure de débit sur tuyauterie plastique

Mesurer un débit sur une ligne PVC sans casser l’étanchéité, sans introduire de pièces métalliques en contact avec le fluide, et sans payer le prix d’un débitmètre électromagnétique : voilà le vrai problème sur les circuits d’eau traitée, eaux de procédé ou solutions chimiques diluées. Le débitmètre à palette EPR1 DN20 répond à ce cahier des charges avec un corps PVC-U, des joints FPM, un raccordement union à coller d25, et une électronique 4-20 mA / Modbus RS485 intégrée. Plage utile 0,34 à 11,31 m³/h, précision ±3 % standard et ±0,5 % entre 6 et 10 m/s, le tout sous 10 bar à 20 °C.

La palette tourne, l’électronique compte les impulsions, l’écran LCD affiche en m³/h, l/min ou l/h. Simple sur le principe, mais bien dimensionné : facteur K à 70 impulsions/litre, répétabilité ±0,4 %, et stockage du totalisateur en mémoire FRAM 16 Ko qui survit aux coupures d’alimentation sans pile tampon.

Pourquoi le couple PVC-U / FPM sur un débitmètre

Le PVC-U encaisse l’eau adoucie, l’eau déminéralisée, les solutions d’hypochlorite diluées, l’acide sulfurique jusqu’à 70 %, la soude jusqu’à 50 %, les saumures. Il décroche au-dessus de 60 °C et il n’aime pas les solvants aromatiques ni les cétones. Pour ces fluides-là, il faut basculer sur PVDF ou PP.

Le joint FPM (Viton) résiste aux hydrocarbures, aux acides oxydants, aux huiles minérales. Il est moins à l’aise sur les amines, les cétones et l’eau chaude haute pureté – dans ce cas, prévoir un EPDM. La durée de vie typique des joints FPM sur eau de process standard tourne autour de 3 à 5 ans, parfois plus si la ligne reste froide et propre.

Caractéristiques techniques

Installation : ce qui fait la précision

Un débitmètre à palette donne un signal exploitable seulement si le profil de vitesse en amont est correct. Sans longueur droite, la palette voit des turbulences locales et l’erreur explose. Les recommandations à respecter sur DN20 :

• Amont droit : 15 x DN après un coude simple, jusqu’à 50 x DN après une pompe ou une vanne partiellement ouverte (soit 300 à 1000 mm de tube d25)
• Aval droit : 5 x DN minimum (100 mm)
• Sens du fluide respecté (flèche moulée sur le corps)
• Conduite toujours pleine – éviter les points hauts sans purge
• Montage horizontal ou vertical accepté, mais éviter le vertical descendant qui peut désamorcer

Le collage union des manchons d25 se fait à la colle PVC adaptée, temps de prise complet 24 h avant mise en pression. L’union 3 pièces permet de déposer le débitmètre sans toucher à la tuyauterie – utile en maintenance pour vérifier la palette ou changer les joints.

Raccordement électrique et signaux

Le connecteur M12 standardisé reçoit l’alimentation 24 Vcc et délivre les signaux de sortie. Trois modes de remontée d’information cohabitent :

• 4-20 mA : pour l’automate ou l’enregistreur, échelle paramétrable sur l’étendue de mesure
• Impulsion NPN/PNP 200 mA : pour le comptage volumétrique via compteur externe, basé sur le facteur K de 70 imp/litre
• Modbus RTU sur RS485 : pour lecture du débit instantané, totalisateur, configuration des seuils, diagnostic

Les deux seuils programmables servent typiquement à déclencher une alarme de débit bas (protection pompe contre marche à sec) et une alarme de débit haut (fuite ou défaut vanne). L’IP66 autorise l’extérieur sous abri et les ambiances humides type station de traitement d’eau.

Applications types

• Comptage d’eau industrielle sur ligne PVC d25
• Dosage produits chimiques dilués (hypochlorite, soude, acide)
• Circuits de refroidissement basse température
• Stations de traitement d’eau, osmose, déminéralisation
• Lavage industriel, rinçage de pièces
• Irrigation et fertigation sous conduite plastique

Limites à connaître avant commande

Sous 0,34 m³/h (vitesse < 0,3 m/s) la palette ne tourne plus de manière linéaire et la mesure devient erratique. Au-dessus de 11,31 m³/h, on dépasse 10 m/s et on use prématurément le pivot. Pour les fluides chargés au-delà de 1 % de particules ou avec des fibres, installer un filtre à tamis en amont sinon la palette se bloque. La viscosité dynamique au-delà de 300 cSt change le facteur K et il faut recalibrer.
