Soupape HP Laiton à Échappement Libre E10S NBR 10 bar
Plage de prix : 376,00 € à 604,00 €
Sélectionner votre référence
| DN | Tarage (bar) | Réf. | Référence | Prix | Quantité | Ajouter au chariot |
|---|---|---|---|---|---|---|
| 3 / 8" | 5 | E10 / S | 28061005 | 376,00 € |
| |
| 3 / 8" | 8 | E10 / S | 28061080 | 376,00 € |
| |
| 3 / 8" | 100 | E10 / S | 280611000 | 376,00 € |
| |
| 3 / 8" | 16 | E10 / S | 28061160 | 376,00 € |
| |
| 3 / 8" | 17 | E10 / S | 28061170 | 376,00 € |
| |
| 3 / 8" | 21 | E10 / S | 28061210 | 376,00 € |
| |
| 3 / 8" | 22 | E10 / S | 28061220 | 376,00 € |
| |
| 3 / 8" | 23 | E10 / S | 28061230 | 376,00 € |
| |
| 3 / 8" | 24 | E10 / S | 28061240 | 376,00 € |
| |
| 3 / 8" | 25 | E10 / S | 28061250 | 376,00 € |
| |
| 3 / 8" | 26 | E10 / S | 28061260 | 376,00 € |
| |
| 3 / 8" | 30 | E10 / S | 28061300 | 376,00 € |
| |
| 3 / 8" | 32 | E10 / S | 28061320 | 376,00 € |
| |
| 3 / 8" | 33 | E10 / S | 28061330 | 376,00 € |
| |
| 3 / 8" | 35 | E10 / S | 28061350 | 376,00 € |
| |
| 3 / 8" | 38 | E10 / S | 28061380 | 376,00 € |
| |
| 3 / 8" | 40 | E10 / S | 28061400 | 376,00 € |
| |
| 3 / 8" | 42 | E10 / S | 28061420 | 376,00 € |
| |
| 3 / 8" | 43 | E10 / S | 28061430 | 376,00 € |
| |
| 3 / 8" | 44 | E10 / S | 28061440 | 376,00 € |
| |
| 3 / 8" | 45 | E10 / S | 28061450 | 376,00 € |
| |
| 3 / 8" | 47 | E10 / S | 28061470 | 376,00 € |
| |
| 3 / 8" | 50 | E10 / S | 28061500 | 376,00 € |
| |
| 3 / 8" | 55 | E10 / S | 28061550 | 376,00 € |
| |
| 3 / 8" | 57 | E10 / S | 28061570 | 376,00 € |
| |
| 3 / 8" | 60 | E10 / S | 28061600 | 376,00 € |
| |
| 3 / 8" | 61 | E10 / S | 28061610 | 376,00 € |
| |
| 3 / 8" | 62 | E10 / S | 28061620 | 376,00 € |
| |
| 3 / 8" | 63 | E10 / S | 28061630 | 376,00 € |
| |
| 3 / 8" | 65 | E10 / S | 28061650 | 376,00 € |
| |
| 3 / 8" | 675 | E10 / S | 28061675 | 376,00 € |
| |
| 3 / 8" | 70 | E10 / S | 28061700 | 376,00 € |
| |
| 3 / 8" | 71 | E10 / S | 28061710 | 376,00 € |
| |
| 3 / 8" | 735 | E10 / S | 28061735 | 376,00 € |
| |
| 3 / 8" | 75 | E10 / S | 28061750 | 376,00 € |
| |
| 3 / 8" | 76 | E10 / S | 28061760 | 376,00 € |
| |
| 3 / 8" | 80 | E10 / S | 28061800 | 376,00 € |
| |
| 1 / 2" | 10 | E10 / S | 28062100 | 376,00 € |
| |
| 1 / 2" | 19 | E10 / S | 28062190 | 376,00 € |
| |
| 1 / 2" | 20 | E10 / S | 28062200 | 376,00 € |
| |
| 1 / 2" | 205 | E10 / S | 28062205 | 376,00 € |
| |
| 1 / 2" | 21 | E10 / S | 28062210 | 376,00 € |
| |
| 1 / 2" | 22 | E10 / S | 28062220 | 376,00 € |
| |
| 1 / 2" | 23 | E10 / S | 28062230 | 376,00 € |
| |
| 1 / 2" | 24 | E10 / S | 28062240 | 376,00 € |
| |
| 1 / 2" | 25 | E10 / S | 28062250 | 376,00 € |
| |
| 1 / 2" | 27 | E10 / S | 28062270 | 376,00 € |
| |
| 1 / 2" | 28 | E10 / S | 28062280 | 376,00 € |
| |
| 1 / 2" | 30 | E10 / S | 28062300 | 376,00 € |
| |
| 1 / 2" | 31 | E10 / S | 28062310 | 376,00 € |
| |
| 1 / 2" | 315 | E10 / S | 28062315 | 376,00 € |
| |
| 1 / 2" | 32 | E10 / S | 28062320 | 376,00 € |
| |
| 1 / 2" | 33 | E10 / S | 28062330 | 376,00 € |
| |
| 1 / 2" | 34 | E10 / S | 28062340 | 376,00 € |
| |
| 1 / 2" | 35 | E10 / S | 28062350 | 376,00 € |
| |
| 1 / 2" | 36 | E10 / S | 28062360 | 376,00 € |
| |
| 1 / 2" | 38 | E10 / S | 28062380 | 376,00 € |
| |
| 1 / 2" | 385 | E10 / S | 28062385 | 376,00 € |
| |
| 1 / 2" | 40 | E10 / S | 28062400 | 376,00 € |
| |
| 1 / 2" | 41 | E10 / S | 28062410 | 376,00 € |
| |
| 1 / 2" | 42 | E10 / S | 28062420 | 376,00 € |
| |
| 1 / 2" | 43 | E10 / S | 28062430 | 376,00 € |
| |
| 1 / 2" | 44 | E10 / S | 28062440 | 376,00 € |
| |
| 1 / 2" | 45 | E10 / S | 28062450 | 376,00 € |
| |
| 1 / 2" | 46 | E10 / S | 28062460 | 376,00 € |
| |
| 1 / 2" | 47 | E10 / S | 28062470 | 376,00 € |
| |
| 1 / 2" | 49 | E10 / S | 28062490 | 376,00 € |
| |
| 1 / 2" | 50 | E10 / S | 28062500 | 376,00 € |
| |
| 1 / 2" | 515 | E10 / S | 28062515 | 376,00 € |
| |
| 1 / 2" | 52 | E10 / S | 28062520 | 376,00 € |
| |
| 1 / 2" | 53 | E10 / S | 28062530 | 376,00 € |
| |
| 1 / 2" | 54 | E10 / S | 28062540 | 376,00 € |
| |
| 1 / 2" | 55 | E10 / S | 28062550 | 376,00 € |
| |
| 1 / 2" | 555 | E10 / S | 28062555 | 376,00 € |
| |
| 1 / 2" | 56 | E10 / S | 28062560 | 376,00 € |
| |
| 1 / 2" | 58 | E10 / S | 28062580 | 376,00 € |
| |
| 1 / 2" | 59 | E10 / S | 28062590 | 376,00 € |
| |
| 1 / 2" | 60 | E10 / S | 28062600 | 376,00 € |
| |
| 1 / 2" | 61 | E10 / S | 28062610 | 376,00 € |
| |
| 1 / 2" | 645 | E10 / S | 28062645 | 376,00 € |
| |
| 1 / 2" | 65 | E10 / S | 28062650 | 376,00 € |
| |
| 1 / 2" | 66 | E10 / S | 28062660 | 376,00 € |
| |
| 1 / 2" | 67 | E10 / S | 28062670 | 376,00 € |
| |
| 1 / 2" | 69 | E10 / S | 28062690 | 376,00 € |
| |
| 1 / 2" | 70 | E10 / S | 28062700 | 376,00 € |
| |
| 1 / 2" | 71 | E10 / S | 28062710 | 376,00 € |
| |
| 1 / 2" | 72 | E10 / S | 28062720 | 376,00 € |
| |
| 1 / 2" | 74 | 74 / S | 28062740 | 376,00 € |
| |
| 1 / 2" | 75 | E10 / S | 28062750 | 376,00 € |
| |
| 1 / 2" | 76 | E10 / S | 28062760 | 376,00 € |
| |
| 1 / 2" | 80 | E10 / S | 28062800 | 376,00 € |
| |
| 3 / 4" | 100 | E10 / S | 280631000 | 383,00 € |
| |
| 3 / 4" | 15 | E10 / S | 28063150 | 376,00 € |
| |
| 3 / 4" | 16 | E10 / S | 28063160 | 376,00 € |
| |
| 3 / 4" | 17 | E10 / S | 28063170 | 376,00 € |
| |
| 3 / 4" | 19 | E10 / S | 28063190 | 376,00 € |
| |
| 3 / 4" | 21 | E10 / S | 28063210 | 376,00 € |
| |
| 3 / 4" | 22 | E10 / S | 28063220 | 376,00 € |
| |
| 3 / 4" | 24 | E10 / S | 28063240 | 376,00 € |
| |
| 3 / 4" | 25 | E10 / S | 28063250 | 376,00 € |
| |
| 3 / 4" | 28 | E10 / S | 28063280 | 376,00 € |
| |
| 3 / 4" | 285 | E10 / S | 28063285 | 376,00 € |
| |
| 3 / 4" | 30 | E10 / S | 28063300 | 376,00 € |
| |
| 3 / 4" | 31 | E10 / S | 28063310 | 376,00 € |
| |
| 3 / 4" | 315 | E10 / S | 28063315 | 376,00 € |
| |
| 3 / 4" | 32 | E10 / S | 28063320 | 376,00 € |
| |
| 3 / 4" | 33 | E10 / S | 28063330 | 376,00 € |
| |
| 3 / 4" | 34 | E10 / S | 28063340 | 376,00 € |
| |
| 3 / 4" | 345 | E10 / S | 28063345 | 376,00 € |
| |
| 3 / 4" | 35 | E10 / S | 28063350 | 376,00 € |
| |
| 3 / 4" | 36 | E10 / S | 28063360 | 376,00 € |
| |
| 3 / 4" | 38 | E10 / S | 28063380 | 376,00 € |
| |
| 3 / 4" | 40 | E10 / S | 28063400 | 376,00 € |
| |
| 3 / 4" | 41 | E10 / S | 28063410 | 376,00 € |
| |
| 3 / 4" | 42 | E10 / S | 28063420 | 376,00 € |
| |
| 3 / 4" | 43 | E10 / S | 28063430 | 376,00 € |
| |
| 3 / 4" | 44 | E10 / S | 28063440 | 376,00 € |
| |
| 3 / 4" | 45 | E10 / S | 28063450 | 376,00 € |
| |
| 3 / 4" | 46 | E10 / S | 28063460 | 376,00 € |
| |
| 3 / 4" | 48 | E10 / S | 28063480 | 376,00 € |
| |
| 3 / 4" | 49 | E10 / S | 28063490 | 376,00 € |
| |
| 3 / 4" | 50 | E10 / S | 28063500 | 376,00 € |
| |
| 3 / 4" | 52 | E10 / S | 28063520 | 376,00 € |
| |
| 3 / 4" | 54 | E10 / S | 28063540 | 376,00 € |
| |
| 3 / 4" | 55 | E10 / S | 28063550 | 376,00 € |
| |
| 3 / 4" | 565 | E10 / S | 28063565 | 376,00 € |
| |
| 3 / 4" | 60 | E10 / S | 28063600 | 376,00 € |
| |
| 3 / 4" | 68 | E10 / S | 28063680 | 376,00 € |
| |
| 3 / 4" | 70 | E10 / S | 28063700 | 376,00 € |
| |
| 1" | 8 | E14 / S | 28064080 | 604,00 € |
| |
| 1" | 20 | E14 / S | 28064200 | 604,00 € |
| |
| 1" | 22 | E14 / S | 28064220 | 604,00 € |
| |
| 1" | 225 | E14 / S | 28064225 | 604,00 € |
| |
| 1" | 23 | E14 / S | 28064230 | 604,00 € |
| |
| 1" | 24 | E14 / S | 28064240 | 604,00 € |
| |
| 1" | 25 | E14 / S | 28064250 | 604,00 € |
| |
| 1" | 275 | E14 / S | 28064275 | 604,00 € |
| |
| 1" | 28 | E14 / S | 28064280 | 604,00 € |
| |
| 1" | 30 | E14 / S | 28064300 | 604,00 € |
| |
| 1" | 31 | E14 / S | 28064310 | 604,00 € |
| |
| 1" | 32 | E14 / S | 28064320 | 604,00 € |
| |
| 1" | 33 | E14 / S | 28064330 | 604,00 € |
| |
| 1" | 35 | E14 / S | 28064350 | 604,00 € |
| |
| 1" | 38 | E14 / S | 28064380 | 604,00 € |
| |
| 1" | 40 | E14 / S | 28064400 | 604,00 € |
| |
| 1" | 41 | E14 / S | 28064410 | 604,00 € |
| |
| 1" | 42 | E14 / S | 28064420 | 604,00 € |
| |
| 1" | 43 | E14 / S | 28064430 | 604,00 € |
| |
| 1" | 44 | E14 / S | 28064440 | 604,00 € |
| |
| 1" | 45 | E14 / S | 28064450 | 604,00 € |
| |
| 1" | 46 | E14 / S | 28064460 | 604,00 € |
| |
| 1" | 50 | E14 / S | 28064500 | 604,00 € |
| |
| 1" | 55 | E14 / S | 28064550 | 604,00 € |
| |
| 1" | 60 | E14 / S | 28064600 | 604,00 € |
| |
| 1" | 65 | E14 / S | 28064650 | 604,00 € |
| |
| 1" | 75 | E14 / S | 28064750 | 604,00 € |
|

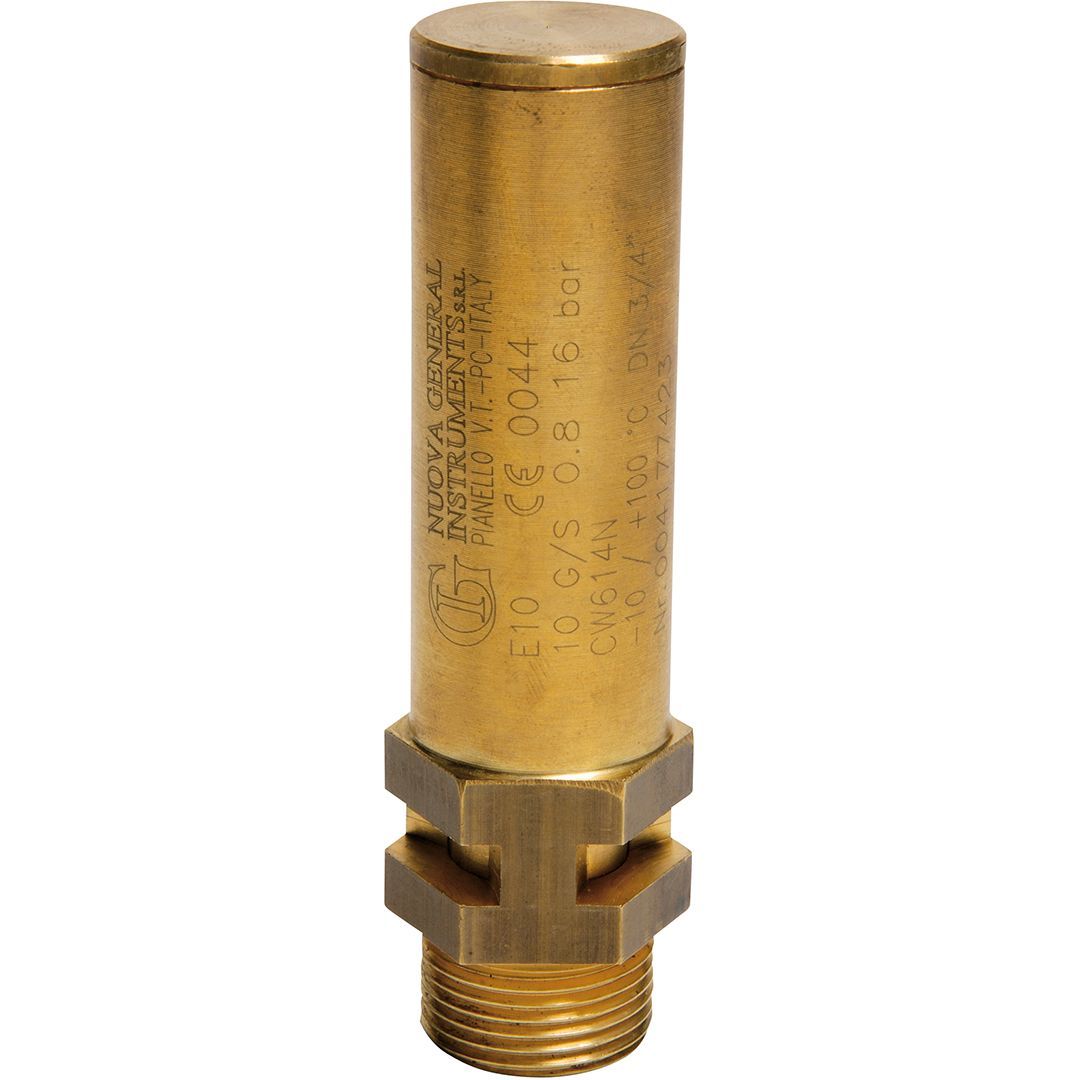

2806 – Soupape HP Laiton à Échappement Libre E10S NBR 10 bar
La soupape de sûreté haute pression (HP) à échappement libre série 2806 de NGI est conçue pour protéger les installations, notamment les réservoirs d’air comprimé, contre les surpressions éventuelles. Fabriquée en laiton avec une étanchéité NBR, elle fonctionne automatiquement, s’ouvrant en cas de surpression et se refermant dès que la pression redevient normale. Ce modèle est livré plombé avec un tarage spécifique de 10 bar.
Caractéristiques Techniques
- Type : Soupape de sûreté à ressort, à échappement libre
- Série : 2806 (Type E10S)
- Fabricant : NGI
- Diamètre Nominal (Entrée) : (Référence E10)
- Tarage : 10 bar (plombé en usine)
- Plage de tarage possible : 0,3 à 100 bar
- Matériau du corps : Laiton CW614N
- Étanchéité (Portée) : NBR
- Raccordement : Fileté G mâle (ISO 228)
- Température de service (TS) : -10°C à +100°C
- Dispositif d’essai : Sans
- Fluides compatibles : Air comprimé, autres gaz non dangereux compatibles avec NBR et laiton
Applications Recommandées
- Protection des réservoirs d’air comprimé
- Systèmes pneumatiques
- Installations utilisant des gaz compatibles non dangereux
Avantages Clés
- Fonctionnement automatique pour une protection fiable
- Construction robuste en laiton adaptée aux hautes pressions
- Étanchéité NBR standard pour air comprimé
- Livrée plombée au tarage spécifié (10 bar) avec certificat
- Conforme aux normes de sécurité européennes (CE)
Certifications et Documentation
- Homologation CE 0035 (selon PED 2014/68/UE)
- Construction selon AD-Merkblatt A2, Vd TÜV-Merkblatt 100, ISO 4126-1
- Certificat de tarage et dossier constructeur fournis (selon arrêté 20/11/2017)
- Option certification ASME VIII div. 1 sur demande
Optez pour la sécurité NGI avec la soupape 2806, une solution éprouvée pour la protection haute pression de vos circuits d’air comprimé.
| DN |
1 / 2" ,1" ,3 / 4" ,3 / 8" |
|---|---|
| Portée |
NBR |
| Tarage (bar) |
10 ,100 ,15 ,16 ,17 ,19 ,20 ,205 ,21 ,22 ,225 ,23 ,24 ,25 ,26 ,27 ,275 ,28 ,285 ,30 ,31 ,315 ,32 ,33 ,34 ,345 ,35 ,36 ,38 ,385 ,40 ,41 ,42 ,43 ,44 ,45 ,46 ,47 ,48 ,49 ,5 ,50 ,515 ,52 ,53 ,54 ,55 ,555 ,56 ,565 ,57 ,58 ,59 ,60 ,61 ,62 ,63 ,645 ,65 ,66 ,67 ,675 ,68 ,69 ,70 ,71 ,72 ,735 ,74 ,75 ,76 ,8 ,80 ,82 ,85 ,90 ,905 |
| Réf. |
74 / S ,E10 / S ,E14 / S |
| Référence |
28061005 ,28061080 ,280611000 ,28061160 ,28061170 ,28061210 ,28061220 ,28061230 ,28061240 ,28061250 ,28061260 ,28061300 ,28061320 ,28061330 ,28061350 ,28061380 ,28061400 ,28061420 ,28061430 ,28061440 ,28061450 ,28061470 ,28061500 ,28061550 ,28061570 ,28061600 ,28061610 ,28061620 ,28061630 ,28061650 ,28061675 ,28061700 ,28061710 ,28061735 ,28061750 ,28061760 ,28061800 ,28061820 ,28061900 ,28062100 ,28062190 ,28062200 ,28062205 ,28062210 ,28062220 ,28062230 ,28062240 ,28062250 ,28062270 ,28062280 ,28062300 ,28062310 ,28062315 ,28062320 ,28062330 ,28062340 ,28062350 ,28062360 ,28062380 ,28062385 ,28062400 ,28062410 ,28062420 ,28062430 ,28062440 ,28062450 ,28062460 ,28062470 ,28062490 ,28062500 ,28062515 ,28062520 ,28062530 ,28062540 ,28062550 ,28062555 ,28062560 ,28062580 ,28062590 ,28062600 ,28062610 ,28062645 ,28062650 ,28062660 ,28062670 ,28062690 ,28062700 ,28062710 ,28062720 ,28062740 ,28062750 ,28062760 ,28062800 ,28062820 ,28062850 ,28062905 ,280631000 ,28063150 ,28063160 ,28063170 ,28063190 ,28063210 ,28063220 ,28063240 ,28063250 ,28063280 ,28063285 ,28063300 ,28063310 ,28063315 ,28063320 ,28063330 ,28063340 ,28063345 ,28063350 ,28063360 ,28063380 ,28063400 ,28063410 ,28063420 ,28063430 ,28063440 ,28063450 ,28063460 ,28063480 ,28063490 ,28063500 ,28063520 ,28063540 ,28063550 ,28063565 ,28063600 ,28063680 ,28063700 ,28064080 ,28064200 ,28064220 ,28064225 ,28064230 ,28064240 ,28064250 ,28064275 ,28064280 ,28064300 ,28064310 ,28064320 ,28064330 ,28064350 ,28064380 ,28064400 ,28064410 ,28064420 ,28064430 ,28064440 ,28064450 ,28064460 ,28064500 ,28064550 ,28064600 ,28064650 ,28064750 |
