Soupape de sûreté PVC-C — protection contre les surpressions sur fluides agressifs

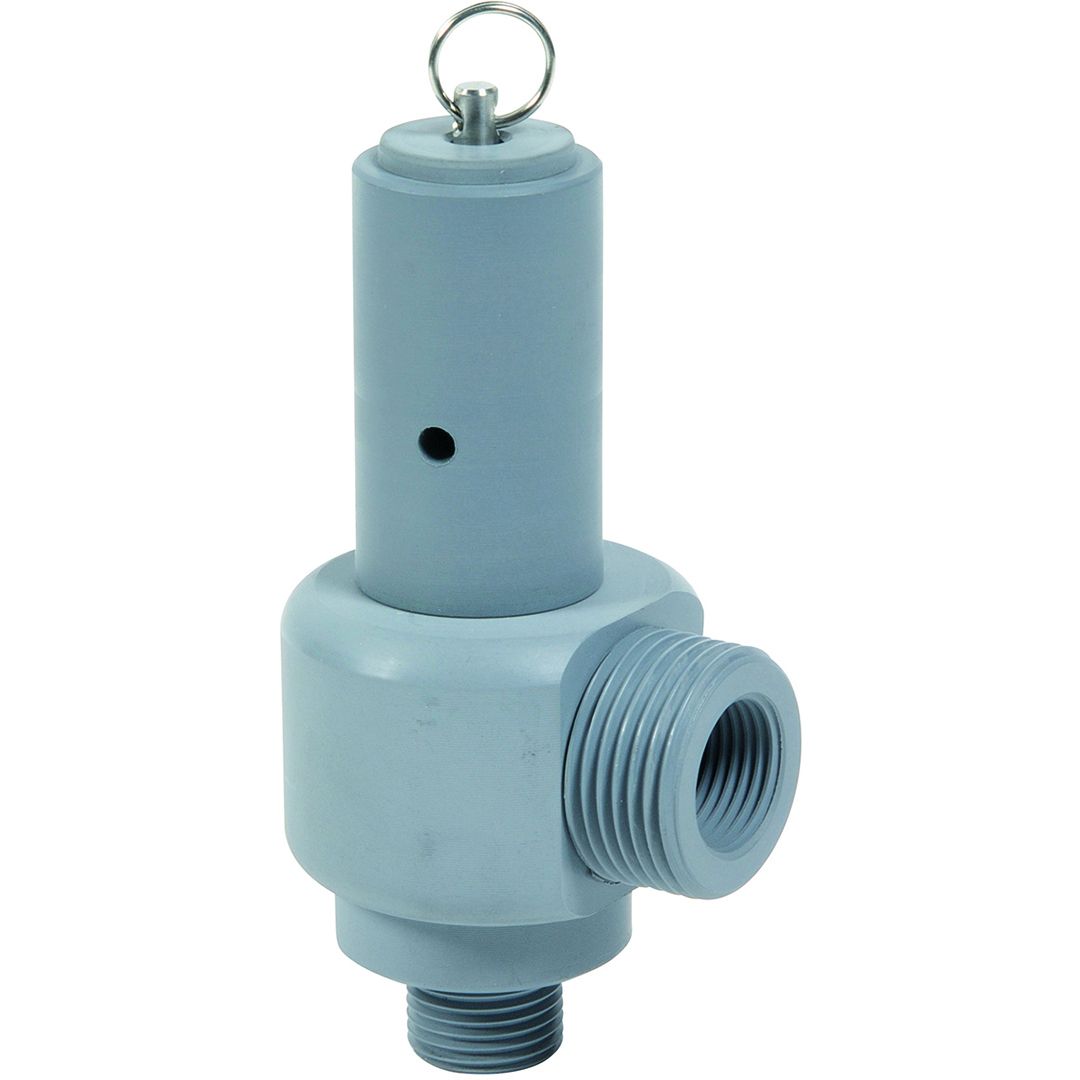

Une installation de traitement d’eau ou un réseau chimique en matières thermoplastiques ne peut pas s’appuyer sur une soupape de sûreté en laiton ou en acier inoxydable : la compatibilité chimique entre le corps de la soupape et le fluide véhiculé est un prérequis non négociable. L’acide chlorhydrique dilué, l’eau de Javel concentrée, les solutions alcalines fortes, les eaux traitées au chlore — tous ces milieux attaquent les métaux et dégradent les joints en NBR standard. La soupape de sûreté PSV en PVC-C répond à cette contrainte avec un corps entièrement thermoplastique et un joint EPDM adapté aux fluides aqueux et oxydants.

Le corps est en PVC-C (polychlorure de vinyle chloré), matériau résistant aux oxydants, aux acides minéraux dilués et aux bases fortes dans la plage 0 °C à +60 °C. Ce grade thermoplastique est systématiquement retenu pour les réseaux de traitement de l’eau potable, de la piscine, et de la chimie légère, là où le PVC-U serait mis en défaut par les températures de fluide légèrement élevées. La portée d’étanchéité est en EPDM, compatible avec les solutions chlorées, les fluides aqueux et de nombreux solvants polaires.

Principe de fonctionnement — sécurité à ressort, échappement canalisé

La soupape PSV fonctionne par ressort calibré. Lorsque la pression du fluide dépasse le seuil de tarage, le clapet s’ouvre automatiquement et évacue le surplus de pression vers un collecteur canalisé — l’échappement n’est pas à l’atmosphère libre. Cela évite toute projection de fluide agressif sur l’installation ou sur les opérateurs proches. Dès que la pression redescend sous le seuil de tarage, la soupape se referme sans intervention humaine.

Ce fonctionnement automatique protège la tuyauterie aval, les appareils raccordés et les joints d’étanchéité contre les à-coups de pression. La plage de tarage couvre 0,3 à 12 bar, ce qui permet d’adapter précisément le seuil d’ouverture au régime de pression nominal de chaque installation. La pression de service maximale (PS) est de 16 bar, avec une température de service de 0 °C à +60 °C.

Un anneau d’essai intégré permet de tester le bon fonctionnement de la soupape en service, sans démontage. Cette fonction est exigée par la majorité des procédures de maintenance préventive sur les équipements sous pression en milieu industriel et en traitement de l’eau.

Caractéristiques techniques complètes

Compatibilité chimique — fluides et milieux

Le couple PVC-C / EPDM couvre la très grande majorité des applications en traitement de l’eau, chimie légère et agroalimentaire. Le PVC-C résiste aux solutions chlorées concentrées (eau de Javel jusqu’à 15 % de chlore actif), aux acides minéraux dilués (chlorhydrique, sulfurique à faible concentration), aux bases fortes (soude, potasse) et aux oxydants courants. L’EPDM est compatible avec les fluides aqueux, les solutions salines et les acides dilués. Il présente en revanche une sensibilité aux hydrocarbures aromatiques et aux huiles minérales — dans ces cas, une portée FKM (Viton) doit être spécifiée à la commande.

Fluides incompatibles avec le PVC-C : solvants chlorés (chloroforme, dichlorométhane), solvants aromatiques (toluène, xylène), esters et cétones concentrés, acides concentrés à chaud. Dans ces cas, il convient de se tourner vers des corps en PVDF (polyfluorure de vinylidène) ou en PP-H.

Applications industrielles

La soupape PSV-PVC-C s’intègre dans les réseaux où les tuyauteries sont elles-mêmes en PVC-C, PVC-U ou matières thermoplastiques. Les applications courantes : stations de traitement d’eau potable et industrielle (chloration, dosage de coagulants), installations de piscine et de spa (eau chlorée ou bromée), lignes de dosage d’acide pour neutralisation d’effluents, réseaux de distribution d’eau de process en industrie agroalimentaire, et installations de lavage CIP où les solutions de soude et d’acide nitrique sont alternativement utilisées.

La certification CE catégorie IV (Directive DESP 2014/68/UE) la plus exigeante du référentiel européen est fournie d’origine, avec le certificat de tarage individuel et le dossier constructeur conforme à l’arrêté du 20 novembre 2017. Ces documents sont requis pour l’intégration dans les dossiers de mise en service des installations classées (ICPE) et des réseaux de distribution d’eau réglementés.

Montage et maintenance

Le raccordement fileté G mâle permet l’installation directe sur les tuyauteries PVC-C par emmanchement collé ou sur les raccords filetés femelles des équipements aval. La soupape doit être montée en position verticale, clapet vers le haut, sur la ligne de refoulement en aval de la pompe ou sur le tronçon à protéger. Le raccordement de l’échappement canalisé (sortie latérale ou axiale selon le modèle) doit être renvoyé vers un collecteur ou un bac de récupération compatible avec le fluide traité.

La maintenance se limite à un contrôle périodique par actionnement de l’anneau d’essai en service, et à une vérification visuelle de l’absence de fuite à la portée en régime normal. Le remplacement du siège EPDM est possible sur certains modèles démontables. La durée de vie recommandée avant étalonnage ou remplacement est de 3 à 5 ans selon le taux d’utilisation et la nature du fluide.
