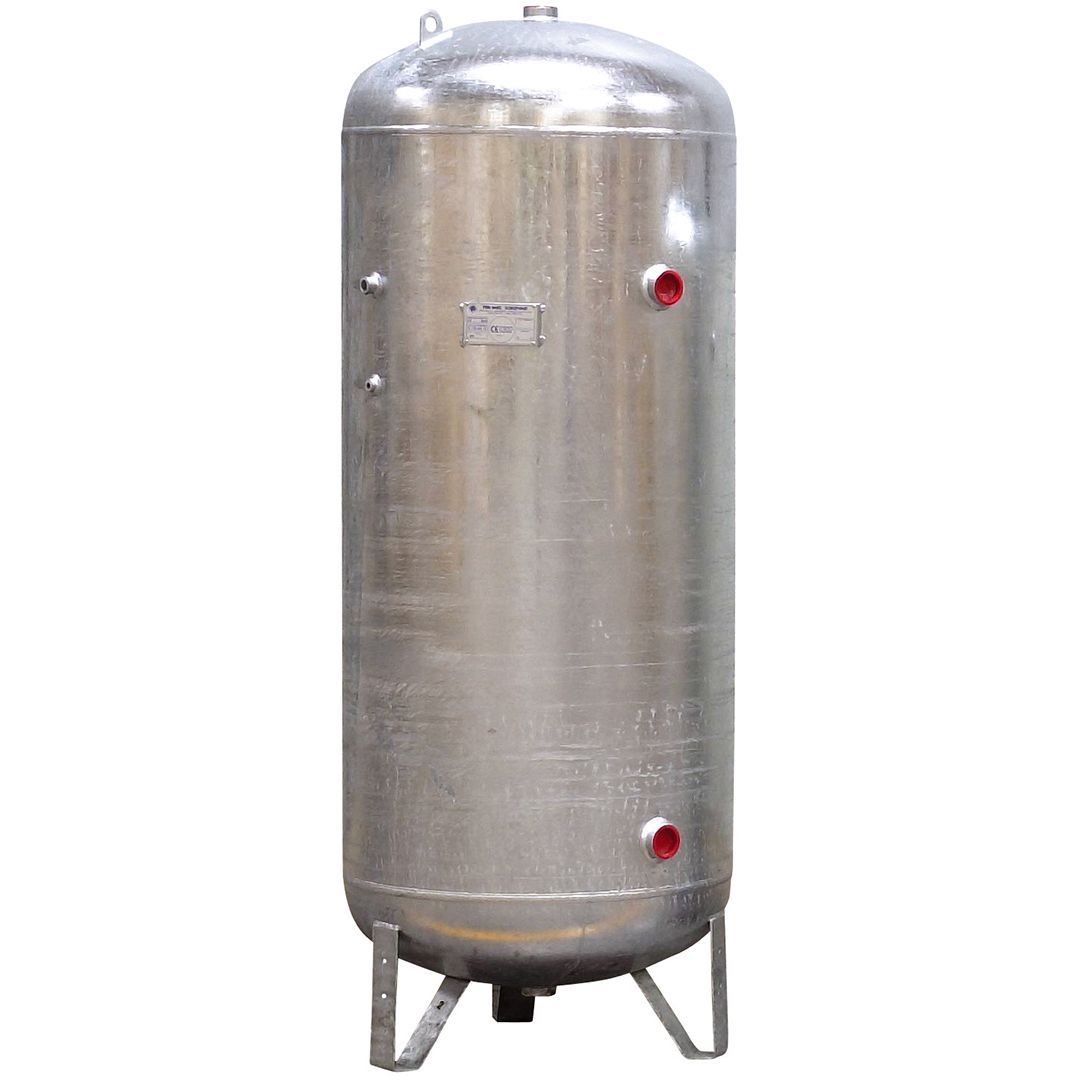

Réservoir Vertical Air Comprimé Galvanisé

Réservoir vertical air comprimé galvanisé — stockage tampon pour réseaux industriels sous pression

Sur un réseau d’air comprimé industriel, les appels de débit soudains créent des chutes de pression qui dégradent le fonctionnement des outils pneumatiques, des vérins, des soufflettes et des équipements de production. Un compresseur seul ne peut pas répondre instantanément à ces pics : le temps de montée en pression laisse le réseau en déficit, et les équipements en bout de ligne en subissent les conséquences directement — serrage insuffisant, cycle de vérin incomplet, perte de cadence. Ce réservoir vertical en acier galvanisé à chaud résout ce problème en stockant l’air comprimé entre le compresseur et les points d’utilisation. Il absorbe les pointes de consommation, lisse la pression de service et prolonge les cycles de compression, ce qui réduit l’usure du compresseur et la consommation d’énergie globale de l’installation.

Construction acier galvanisé à chaud — protection longue durée contre la corrosion

La galvanisation à chaud intérieur et extérieur est le point différenciant de ce réservoir. Dans tout circuit d’air comprimé, des condensats se forment en continu : l’air chaud en sortie de compresseur refroidit dans le réservoir, et la vapeur d’eau précipite sous forme liquide sur les parois internes. Un réservoir peint ou revêtu époxy finit inévitablement par s’écailler au contact de ces condensats acides, puis la corrosion progresse sous le revêtement jusqu’à la paroi acier. La galvanisation à chaud forme un alliage zinc-acier en surface — une protection métallurgique liée au métal de base, pas simplement déposée dessus. L’épaisseur de zinc atteint 70 à 85 µm sur les surfaces extérieures et 45 à 55 µm en intérieur selon les normes EN ISO 1461 : aucun entretien périodique interne n’est nécessaire pendant toute la durée de vie de l’équipement.

La qualité d’acier utilisée répond aux normes EN 10028 : nuance P265 GH ou P275 NH selon les capacités, deux nuances homologuées pour les équipements sous pression à températures modérées. Ces aciers offrent une limite d’élasticité minimale de 265 à 275 N/mm² et une résistance à la traction de 410 à 530 N/mm² — des valeurs suffisantes pour les niveaux de pression de service de cette gamme tout en permettant des parois minces, donc un poids maîtrisé à capacité égale.

Gamme complète — de 100 L à 5 000 L, de 8 à 15 bar

La gamme couvre les besoins depuis l’atelier artisanal jusqu’à la salle des machines industrielle. Les capacités disponibles s’échelonnent de 100 L à 5 000 L, avec des paliers intermédiaires à 200 L, 300 L, 500 L, 750 L, 1 000 L, 2 000 L et 3 000 L. La pression de service maximale admissible (PMS) varie selon les modèles : 8 bar, 10,67 bar, 11 bar ou 15 bar. Chaque niveau de pression correspond à une gamme d’applications typique.

Les modèles 15 bar sont destinés aux installations haute pression : circuits de commande pneumatique haute précision, presses à air, outils de serrage à couple élevé, et tous les systèmes où la pression de service dépasse les 10 bar courants. La plage de température d’utilisation est de -10 °C à +100 °C, compatible aussi bien avec les entrepôts frigorifiques qu’avec la chaleur rayonnante des salles de compression.

Équipements de série et raccordements

Chaque réservoir est livré avec un ensemble d’équipements intégrés de série :

Les raccordements principaux sont en filetage gaz BSP sur les petites capacités jusqu’à 300 L, puis en brides PN 16 sur les capacités 500 L et au-delà. La disposition en brides facilite le démontage pour inspection périodique et la connexion sur des réseaux déjà en brides. Les piquages latéraux permettent d’ajouter manomètre, pressostat ou soupape de sécurité selon la configuration de l’installation.

Conformité réglementaire — Directive Équipements sous Pression 2014/68/UE

Tout réservoir d’air comprimé mis sur le marché européen est soumis à la directive DESP 2014/68/UE. Le classement du réservoir dépend du produit PS × V (pression maximale en bar × volume en litres) : au-delà de 50 bar·L, les exigences de conception, de fabrication et de contrôle deviennent plus strictes (catégorie I à IV selon la valeur du produit PS × V). Ces réservoirs sont conçus et fabriqués en conformité avec cette directive et portent le marquage CE accompagné du numéro de l’organisme notifié ayant réalisé l’examen de type.

La documentation fournie comprend la déclaration de conformité CE, la notice d’utilisation en français, les caractéristiques techniques de la cuve (pression d’épreuve, PMS, volume réel), et les instructions de maintenance. En France, les réservoirs de catégorie III et IV sont soumis au contrôle périodique par un organisme habilité selon l’arrêté du 15 mars 2000 relatif aux équipements sous pression.

Dimensionnement — comment choisir la bonne capacité

Le dimensionnement d’un réservoir tampon repose sur trois paramètres principaux : le débit du compresseur en m³/h, le taux de charge admissible (nombre de démarrages/heure maximum pour les compresseurs à piston) et l’amplitude de pression entre le pressostat de coupure et le pressostat de remise en marche. La formule simplifiée retenue par les bureaux d’études :

V (L) = Q × t / (ΔP / Pabs)

Où Q est le débit volumique en L/min, t le temps de déstockage admissible en minutes, ΔP l’écart pressostat en bar, et Pabs la pression absolue en bar. En pratique, pour un compresseur de 15 kW (environ 2 400 L/min à 8 bar) avec une amplitude pressostat de 2 bar et un objectif de 30 démarrages/heure maximum, on obtient un volume tampon de l’ordre de 500 à 750 L. Pour un réseau de production continu avec consommation variable, on vise généralement entre 2 et 5 fois le débit minute du compresseur.

Installation et mise en service

L’installation d’un réservoir vertical nécessite un sol stable capable de supporter le poids en eau lors de l’épreuve hydraulique réglementaire. À titre indicatif, un réservoir de 1 000 L pèse environ 120 kg à vide et plus de 1 100 kg plein d’eau lors de l’épreuve. Les pieds supports intégrés assurent la stabilité, mais un ancrage au sol est recommandé dans les environnements soumis à des vibrations ou à un risque de choc. Prévoir un espace libre de 500 mm minimum autour du réservoir pour l’accès aux raccords, au manomètre et au purgeur.

La purge des condensats doit être effectuée quotidiennement sur les réseaux en production continue. Pour automatiser cette opération, un purgeur automatique à flotteur ou à timer électronique peut être raccordé sur le piquage de fond de cuve — fortement recommandé pour les installations sans opérateur permanent. L’oubli de purge entraîne l’accumulation d’eau en bas de cuve, la réduction du volume utile d’air, et à terme la corrosion interne même sur un réservoir galvanisé si l’eau stagne plusieurs semaines.

Comparaison des technologies de protection interne

Pour l’air industriel standard en atelier, usine ou entrepôt, l’acier galvanisé à chaud représente le bon compromis : protection longue durée, compatibilité totale avec les condensats légèrement acides d’un réseau d’air comprimé industriel, prix maîtrisé sur les grandes capacités. La cuve inox reste justifiée uniquement pour les applications alimentaires, pharmaceutiques ou avec fluides agressifs incompatibles avec le zinc.
