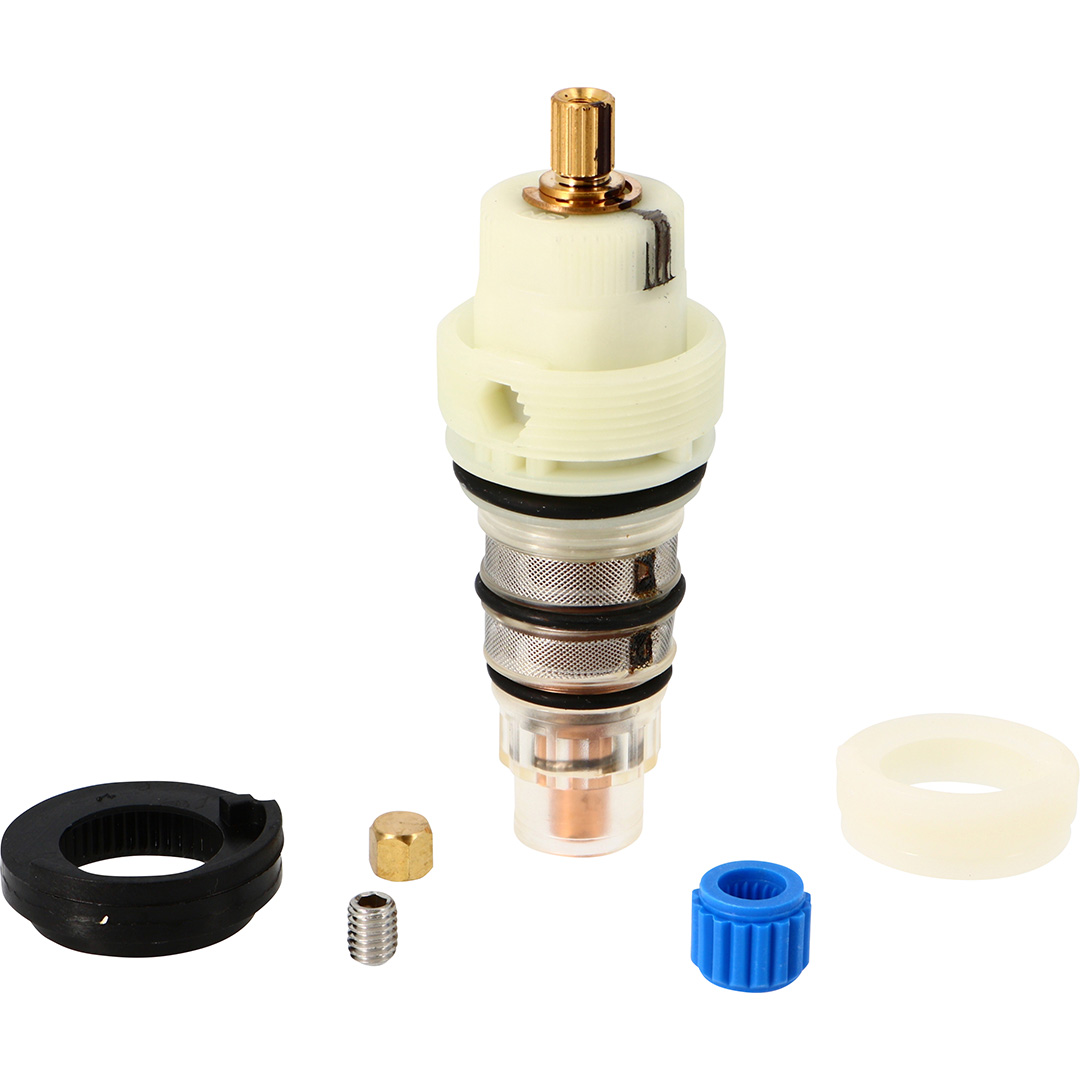

Cartouche thermostatique type 1 THERMADOR — Gamme CR
À partir de 77,02 € HT
Cartouche thermostatique de remplacement série THERMADOR CR pour mitigeurs et vannes thermostatiques industriels. Compatible multiples raccordements. Régulation de température précise pour chauffage et ECS.
Sélectionner votre référence
| Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|
| Référence: CARTHERM1 | Prix: 83,62 € | Disponibilité: Expédition sous 5 jours | ||
| Référence: CARTHERM2 | Prix: 97,82 € | _delai_expedition: Expédition sous 5 jours | ||
| Référence: CARTHERM3 | Prix: 83,62 € | _delai_expedition: Expédition sous 5 jours | ||
| Référence: CARTHERM4 | Prix: 97,82 € | _delai_expedition: Expédition sous 5 jours | ||
| Référence: CR101C | Prix: 87,10 € | _delai_expedition: Expédition sous 5 jours | ||
| Référence: CR113C | Prix: 92,32 € | _delai_expedition: Expédition sous 5 jours | ||
| Référence: CR203 | Prix: 83,00 € | _delai_expedition: Expédition sous 5 jours | ||
| Référence: R1319900 | Prix: 77,02 € | _delai_expedition: Expédition sous 5 jours |
La cartouche thermostatique est l’élément de commande central des mitigeurs thermostatiques et des vannes de régulation thermique. Elle assure le maintien automatique de la température en modifiant le débit selon les variations de température d’entrée. THERMADOR propose une gamme complète de cartouches thermostatiques type 1, disponibles en plusieurs configurations pour s’adapter à divers raccordements et installations. Ces cartouches sont des pièces détachées essentielles pour la maintenance et le dépannage de mitigeurs thermostatiques et constituent un élément clé dans les systèmes de chauffage et ECS.
Caractéristiques techniques
- Série : Cartouche thermostatique type 1 THERMADOR
- Références disponibles : CR-150C, CR-107C, CR-214C, CR-C3C, CR-101C (Alpi)
- Famille : Accessoires et pièces détachées
- Type : Élément thermostatique de remplacement
- Raccordement : Selon modèle (filetage ou emboîtement)
- Mode de régulation : Automatique par détection de température
- Marque fabricant : THERMADOR (groupe THEWA)
| Désignation | Code usine | Caractéristiques |
|---|---|---|
| Cartouche thermostatique CR150C | CR-150C | Configuration standard DN15 |
| Cartouche thermostatique CR107C | CR-107C | Configuration compacte |
| Cartouche thermostatique CR214C | CR-214C | Configuration DN20 |
| Cartouche thermostatique CRC3C | CR-C3C | Raccordement spécifique |
| Cartouche Alpi CR101C | CR-101C | Compatible mitigeurs Alpi |
| Gamme complète | Variantes multiples | 8 références disponibles |
Fonctionnement et principe de régulation
La cartouche thermostatique type 1 intègre un élément sensible (bimétallique ou à liquide d’expansion) qui réagit aux variations de température du mélange eau chaude/eau froide. Cet élément commande un clapet mobile qui ajuste continuellement le débit pour maintenir la température de consigne stable. Ce système garantit une sécurité au risque de brûlure, particulièrement importante dans les installations sanitaires et les applications industrielles. La régulation est entièrement mécanique, sans alimentation électrique, ce qui en assure la fiabilité en toutes circonstances.
Applications industrielles
Les cartouches thermostatiques THERMADOR sont destinées au remplacement et à la maintenance de mitigeurs utilisés dans tous les secteurs nécessitant une régulation thermique précise. Elles interviennent notamment dans les installations de chauffage et production d’eau chaude sanitaire, ainsi que dans les systèmes de circulation d’eau chaude. Ces pièces détachées sont indispensables pour garantir la continuité de service des installations.
- Installations de chauffage central et mitigeurs thermostatiques de radiateurs
- Production d’eau chaude sanitaire (ECS) et douches collectives
- Installations hospitalières et espaces à forte demande de régulation thermique
- Systèmes de circulation d’eau chaude pour procédés industriels légers
- Remplacement et maintenance de mitigeurs en service depuis plusieurs années
Critères de sélection
Le choix de la bonne cartouche thermostatique dépend d’abord de la compatibilité avec le mitigeur existant. Chaque modèle de mitigeur dispose de sa propre cartouche : vérifier le code d’origine (CR-150C, CR-107C, etc.) sur le mitigeur avant de commander. Les différences portent sur le type de raccordement (filetage standard, connexions spécifiques Alpi, etc.) et la forme de l’élément thermostatique. La température de consigne du mitigeur est généralement fixe à l’usine (souvent 38 à 42 °C). Ne pas confondre avec les mitigeurs thermostatiques complets qui intègrent déjà une cartouche : ce produit est la pièce de remplacement seule. Il est important de s’assurer que la cartouche à commander correspond exactement à la référence d’origine pour garantir l’ajustement mécanique et la performance thermique.
Installation et maintenance
- Remplacement de cartouche : couper l’arrivée d’eau générale, vidanger les tuyauteries reliées au mitigeur, puis désassembler le corps du mitigeur selon les instructions spécifiques au modèle. La cartouche se retire généralement en la tirant axalement.
- Installation nouvelle : insérer délicatement la cartouche en alignant les repères de positionnement (souvent une rainure ou une clé mécanique) avec ceux du corps de mitigeur. Ne pas forcer. Vérifier l’étanchéité de la bague de maintien avant de refermer.
- Contrôle du débit et de la température : après installation, laisser circuler l’eau quelques minutes pour purger l’air. Vérifier que la température stabilise rapidement et que le débit n’est pas anormalement restreint.
- Entreposage : les cartouches neuves doivent être stockées à l’abri de la lumière directe et de la chaleur excessive, dans leur emballage d’origine si possible. Une cartouche non utilisée conserve ses propriétés thermiques plusieurs années.
- Durée de vie et remplacement préventif : selon les conditions d’eau (dureté, température moyenne, débit), une cartouche dure généralement 5 à 10 ans. En cas de perte progressive de précision (variation importante de température à la sortie) ou de fuite, prévoir le remplacement. Certaines installations d’eau chaude très sollicitée peuvent nécessiter un remplacement tous les 3 à 4 ans.
Compatibilité et codes de commande
THERMADOR propose 8 variantes de cartouches thermostatiques type 1 pour couvrir la majorité des mitigeurs du marché. Chaque variante est identifiée par un code d’usine (CR-150C, CR-107C, CR-214C, CR-C3C, CR-101C, etc.). Ces codes correspondent à des différences de conception mécanique et de raccordement qui ne sont compatibles entre eux que dans le mitigeur d’origine. Il n’y a pas de “cartouche universelle” : il faut impérativement connaître le numéro de série ou le code du mitigeur pour commander la bonne pièce. En cas de doute, consulter la plaque signalétique du mitigeur ou prendre contact avec le support technique de THERMADOR.
FAQ technique
Q : Ma cartouche thermostatique fuit légèrement depuis le raccord d’eau froide. Faut-il la remplacer ?
R : Une petite fuite au raccord d’entrée peut provenir d’une simple usure de la bague d’étanchéité, sans que la cartouche elle-même soit défectueuse. Commencez par resserrer légèrement le raccord (sans forcer pour ne pas casser le filetage). Si la fuite persiste, la cartouche a probablement besoin d’être remplacée, car les joints internes ne sont pas réparables séparément. Une cartouche défectueuse peut aussi entraîner un manque de stabilité de la température de sortie.
Q : La température de mon mitigeur ne sort plus qu’à 30 °C au lieu de 38 °C. Est-ce la cartouche ?
R : C’est un symptôme typique d’usure de la cartouche. L’élément sensible peut être encrassé (calcaire, impuretés) ou avoir perdu son calibrage. Deux solutions : d’abord, tenter un détartrage en laissant tremper la cartouche dans un mélange eau + vinaigre blanc pendant 2 à 4 heures, puis rincer à l’eau claire. Si cela ne rétablit pas la température, la cartouche doit être remplacée. Pour éviter l’encrassement futur, installer un petit filtre en amont (un filtre 100 microns suffit).
Q : Les références CR-150C et CR-214C sont-elles interchangeables ?
R : Non. Ces deux codes correspondent à des mitigeurs différents avec des raccordements et des géométries internes distincts. Même si elles se ressemblent, les forcer dans le mauvais mitigeur entraînera des fuites ou un dysfonctionnement complet. Vérifier toujours le code du mitigeur avant de commander. THERMADOR propose ces variantes précisément pour assurer la bonne adaptation mécanique à chaque gamme de mitigeurs.
Télécharger la fiche technique PDF
Pour toute question technique sur nos cartouches thermostatiques THERMADOR, ou pour identifier la bonne référence pour votre installation, contactez notre équipe. NEOVANNE, en tant que distributeur indépendant spécialisé en robinetterie industrielle et accessoires HVAC, est à votre disposition pour vous conseiller et vous livrer dans les meilleurs délais.
| Référence | CARTHERM1, CARTHERM2, CARTHERM3, CARTHERM4, CR101C, CR113C, CR203, R1319900 |
|---|
