7 résultats affichés
Boîtier indicateur de niveau à réflexion acier RBF — Entraxes 285 à 2590 mm
Boîtier indicateur de niveau à réflexion en acier carbone pour chaudières vapeur jusqu’à 32 bar. Raccordement lisse Ø16 mm, glaces borosilicate DIN 7081, visibilité instantanée du niveau liquide/gazeux. Idéal pour installations industrielles vapeur et fluides sous pression.
Boîtier indicateur de niveau à transparence acier TMF — PN40
Boîtier indicateur de niveau TMF en acier carbone PN40 pour visualisation instantanée des liquides en réservoirs industriels. Conçu pour chaudières vapeur jusqu'à 34 bar, équipé de glaces borosilicate DIN 7081 et raccordement par tubulures lisses Ø16 mm. Idéal pour applications v
Garniture de Niveau Inox 2312
Garniture de niveau inox 2312. Corps inox 316, robinet pointeau, purge, tube 14 mm, fileté G 3/8”, joints FPM/PTFE, PS 16 bar, TS -50/+200 °C, garantie 1 an.
Indicateur de Niveau Magnétique Inox à Brides 800mm
L 135 – Garniture de Niveau Laiton avec Robinets à Pointeau G 3/8
Garniture niveau L 135 laiton CW614N avec robinets pointeau G3/8″ x 13mm – 10 bar, 90°C, 60,40€. Isolement sécurisé, étanchéité silicone, fluides Groupe 2.

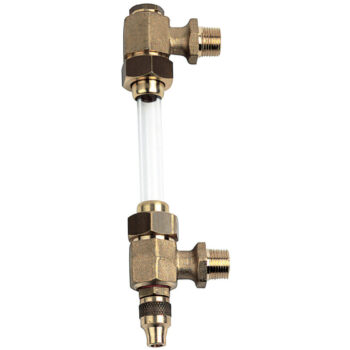

L 138 – Garniture de Niveau Simple Laiton CW614N G 3/8″
Garniture niveau L 138 laiton CW614N G3/8″ – 10 bar, 90°C. Étanchéité silicone, vis purge intégrée, tube T154 séparé, liquides propres, maintenance facilitée.
L 146 – Jauge de Niveau Laiton CW614N G 1/4″
Jauge niveau L 146 laiton CW614N G1/4″ 100mm – 10 bar, 90°C, 82,20€. Tube plexiglas transparent, raccords filetés G, liquides propres, lecture directe.
Indicateurs de Niveau Industriels : Garnitures Laiton, Jauges Inox et Indicateurs Magnétiques pour Réservoirs et Cuves
Les indicateurs de niveau industriels constituent des instruments de mesure indispensables pour assurer la surveillance continue et fiable du niveau de liquides dans vos réservoirs, cuves et colonnes de process. La gamme Neovanne couvre l'ensemble des besoins, des garnitures de niveau laiton CW614N pour installations standard aux indicateurs magnétiques inox 316 pour environnements sévères, en passant par les jauges transparentes à robinets à pointeau. Ces solutions s'intègrent naturellement dans des systèmes d'instrumentation complets associant des transmetteurs de pression et pressostats pour contrôle process et des contacteurs de niveau pour déclenchement d'alarmes et d'automatismes.
✓ Gamme DN étendue : Du DN 1/4" au DN 1" selon les modèles, raccordements filetés G 1/4", G 3/8" et connexions à brides pour montage sur réservoirs
✓ Matériaux adaptés à chaque application : Laiton CW614N pour eau, huile et fluides neutres — Inox 316 pour produits corrosifs, vapeur et applications marines
✓ Technologies complémentaires : Garnitures à tube de verre avec robinets à pointeau (L135), jauges transparentes (L146), garnitures simples (L138) et indicateur magnétique 800 mm à brides
✓ Certifications Marines : Indicateur magnétique inox agréé Lloyd's Register et Bureau Veritas pour applications navales et offshore
Neovanne sélectionne et distribue des indicateurs de niveau industriels répondant aux exigences des ingénieurs et responsables de maintenance les plus exigeants. La gamme se compose de cinq références couvrant deux filières matériaux principales : le laiton CW614N pour les applications courantes jusqu'aux pressions de service standard, et l'inox 316 pour les environnements agressifs, la vapeur ou les industries agroalimentaires et chimiques. L'Indicateur de Niveau Magnétique Inox à Brides 800 mm représente la solution haute performance de la gamme, offrant une lecture directe sans contact avec le fluide grâce à des flotteurs magnétiques, idéal pour les cuves sous pression ou contenant des fluides opaques. Les garnitures de niveau laiton L135, L138 et la jauge L146 couvrent des diamètres nominaux allant du DN 1/4" au DN 3/4", avec des raccordements filetés G 1/4" et G 3/8" assurant une installation rapide sur les tubulures existantes. La Garniture de Niveau Inox 2312 en DN 1/2", 1" et 3/8" complète cette offre pour les besoins en matériaux nobles. L'ensemble de ces instruments de mesure de niveau se coordonne efficacement avec nos thermomètres industriels pour surveillance thermique simultanée, nos débitmètres et flussostats pour contrôle de débit en ligne et nos contrôleurs de circulation pour supervision des flux de fluides, permettant de constituer des boucles de mesure et de contrôle complètes.
Solutions par Application et Type d'Installation
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|
| Indicateur Magnétique Inox à Brides 800 mm | Cuves sous pression, fluides opaques, applications navales et offshore, industrie chimique et pétrochimique | Inox 316, montage à brides, longueur 800 mm, lecture directe sans contact, agréé Lloyd's Register & Bureau Veritas |
| Garniture de Niveau Inox 2312 | Industrie agroalimentaire, chimie, vapeur, fluides corrosifs nécessitant matériaux nobles | Inox 316, DN 3/8" — 1/2" — 1", raccordements filetés, résistance à la corrosion |
| L135 — Garniture Laiton avec Robinets à Pointeau G 3/8" | Réservoirs d'eau, circuits huile, machines-outils, hydraulique industrielle | Laiton, DN 1/4"-tube10 à 3/4"-tube20, filetage G 3/8", robinets à pointeau intégrés pour isolation |
| L146 — Jauge de Niveau Laiton CW614N G 1/4" | Réservoirs compresseurs, groupes hydrauliques, équipements de lubrification | Laiton CW614N, DN 1/4" — 3/8" — 1/2", filetage G 1/4", lecture directe transparente |
| L138 — Garniture Simple Laiton CW614N G 3/8" | Cuves de stockage, réservoirs eau chaude, installations HVAC et chauffage industriel | Laiton CW614N, DN 3/8"-tube13 et 1/2"-tube16, filetage G 3/8", conception simple et fiable |
Spécifications Techniques de la Gamme
Caractéristiques Matériaux, DN et Raccordements
- Matériaux corps : Laiton CW614N (L135, L138, L146) — Inox 316 (Garniture 2312, Indicateur Magnétique)
- Diamètres nominaux disponibles : DN 1/4", DN 3/8", DN 1/2", DN 3/4", DN 1" selon modèle
- Diamètres tubes : Tube 10 mm, Tube 13 mm, Tube 16 mm, Tube 18 mm, Tube 20 mm (série L135)
- Raccordements filetés : G 1/4" (L146), G 3/8" (L135, L138, Garniture 2312), connexion à brides (Indicateur Magnétique)
- Longueur indicateur magnétique : 800 mm avec flotteur magnétique et réglette de lecture
- Fluides compatibles : Eau, huiles minérales, hydrocarbures, fluides hydrauliques, vapeur (selon modèle), produits chimiques compatibles laiton ou inox
Normes et Certifications
- Certification marine Lloyd's Register : Indicateur de Niveau Magnétique Inox 800 mm
- Certification marine Bureau Veritas : Indicateur de Niveau Magnétique Inox 800 mm
- Alliage laiton CW614N : Conforme aux standards européens EN 12164 pour pièces décolletées
- Inox 316 : Acier austénitique 1.4401 offrant résistance à la corrosion et compatibilité alimentaire
- Directive Équipements sous Pression (DESP) : À vérifier selon pression de service et fluide de catégorie
Secteurs d'Application des Indicateurs de Niveau
Industrie générale et hydraulique : Les garnitures de niveau laiton CW614N (L135, L138, L146) sont particulièrement adaptées à la surveillance des réservoirs d'huile hydraulique, des groupes de lubrification, des machines-outils et des compresseurs d'air. Les diamètres de tube de 10 à 20 mm couvrent l'ensemble des configurations de raccordement rencontrées sur parc machine existant. La présence de robinets à pointeau intégrés sur le modèle L135 permet l'isolation et le remplacement du tube de verre sans vidange complète du réservoir, un avantage décisif en production continue.
Industrie chimique, pétrochimique et marine : L'Indicateur de Niveau Magnétique Inox à Brides 800 mm et la Garniture de Niveau Inox 2312 répondent aux contraintes des environnements corrosifs, des fluides agressifs et des applications sous pression. L'indicateur magnétique, grâce à son principe de fonctionnement sans contact direct entre le fluide et l'élément de lecture, élimine les risques de fuite liés au vieillissement du tube de verre. Sa double certification Lloyd's Register et Bureau Veritas le qualifie pour le montage à bord de navires, plateformes offshore et installations portuaires soumises à des réglementations strictes. Ces équipements se complètent avantageusement avec nos transmetteurs de pression et pressostats pour surveillance de process continu.
HVAC, génie climatique et production d'énergie : Dans les installations de chauffage industriel, de production d'eau chaude sanitaire et de climatisation, les garnitures de niveau permettent la surveillance des niveaux de ballons tampon, de dégazeurs et de vases d'expansion. La gamme laiton CW614N assure une excellente durabilité dans les circuits eau chaude jusqu'aux températures et pressions de service courantes en génie climatique. Associées à nos compteurs d'énergie thermique pour billing et
suivi d'un lien tronqué. Complétez cette section et terminez le contenu :
Questions Fréquemment Posées sur les Indicateurs de Niveau
Quel indicateur de niveau choisir pour un fluide agressif ou corrosif ?
Pour les fluides chimiques, acides ou alcalins, privilégiez l'Indicateur de Niveau Magnétique Inox 800 mm ou la Garniture de Niveau Inox 2312. L'inox 316 (1.4401) offre une résistance supérieure à la corrosion par rapport au laiton CW614N. De plus, le système magnétique sans contact élimine les risques de détérioration du tube de verre en présence de fluides agressifs.
Les indicateurs de niveau sont-ils conformes aux directives européennes ?
Tous nos modèles respectent les normes EN 12164 (laiton CW614N) et les standards de compatibilité alimentaire pour l'inox 316. La conformité DESP (Directive Équipements sous Pression) dépend de la pression de service et du fluide utilisé. Nos équipes techniques peuvent valider la classification réglementaire pour votre application spécifique.
Quelle est la durée de vie moyenne d'un tube de verre sur ces garnitures ?
En conditions normales d'exploitation et avec un entretien régulier (nettoyage des tubulures, vérification des joints), la durée de vie du tube de verre avoisine 3 à 5 ans. Les modèles magnétiques prolongent cette durée en éliminant l'usure due aux variations thermiques successives.
