Robinet à boisseau sphérique fonte Sectoriel 505-507 + servomoteur TCR — DN100 à DN150
Vannes à boisseau sphérique Fonte et Laiton à brides — Robinetterie industrielle PN10 à PN16
Les vannes à boisseau sphérique fonte et laiton à brides Neovanne sont conçues pour répondre aux exigences les plus strictes des installations industrielles, du traitement de l'eau et des réseaux HVAC. Bénéficiant de raccordements brides conformes aux standards européens, ces appareils garantissent une étanchéité absolue et une durabilité optimale même dans des conditions d'exploitation intensives. Pour les applications nécessitant une résistance accrue à la corrosion, découvrez également nos vannes à boisseau sphérique inox à brides et filetées ou notre gamme de robinets à boisseau sphérique acier pour haute pression.
✓ Corps en fonte grise GL ou fonte sphéroïdale GS, et en laiton CW617N — résistance mécanique et thermique élevée
✓ Conformité DIN 3202, platine ISO 5211 et certification ATEX disponible sur modèle 507 — pour les zones à risques d'explosion
✓ Pression nominale PN10/16 selon les modèles — raccordements brides standardisés pour intégration directe sur réseaux existants
✓ Platine ISO 5211 de série sur les modèles fonte — compatibilité universelle avec actionneurs pneumatiques et électriques

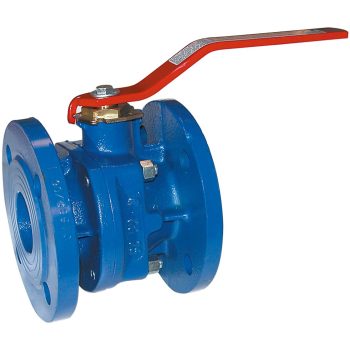

La gamme de vannes à boisseau sphérique fonte et laiton à brides de Neovanne regroupe quatre références complémentaires répondant à des contextes d'application variés. Le modèle 504, à corps laiton CW617N, est proposé en PN10/16 et s'impose dans les réseaux eau, gaz et fluides industriels courants. Les modèles 507 et la vanne à sphère fonte GL Platine ISO 5211, tous deux en PN16, intègrent de série la platine de montage ISO 5211, facilitant l'automatisation de la vanne sans outillage spécifique. Le modèle 507 se distingue par sa certification ATEX et sa conformité DIN 3202, indispensables dans les zones à atmosphère potentiellement explosive. La vanne à sphère fonte GS Platine ISO 5211 DN40, en PN16, apporte quant à elle les avantages de la fonte ductile GS — résistance aux chocs thermiques et mécaniques supérieure à la fonte grise GL — pour des DN spécifiques à partir de 40.
Grâce à leurs raccordements brides, toutes ces vannes s'intègrent aisément dans les installations existantes sans adaptation de tuyauterie, contrairement aux versions filetées. Cette conception facilite également les opérations de maintenance préventive, en permettant le démontage rapide de la vanne entre brides sans découpe du réseau. Pour les projets nécessitant une gamme DN plus étendue ou des pressions supérieures, Neovanne propose également des vannes à boisseau sphérique acier carbone à brides haute pression ainsi que des vannes à boisseau sphérique inox 316L pour fluides corrosifs.
Solutions par Application
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|
| 504 – Vanne à Sphère Laiton CW617N Brides PN10/16 | Eau, gaz, fluides industriels courants, HVAC | Corps laiton CW617N, brides PN10/16, passage intégral |
| 507 – Vanne à Sphère Fonte GL DIN 3202 Platine ISO 5211 ATEX | Zones ATEX, pétrochimie, industrie chimique, gaz inflammables | Fonte GL, PN16, DIN 3202, platine ISO 5211, certification ATEX |
| Vanne à Sphère Fonte GL Platine ISO 5211 | Industrie, traitement des eaux, chauffage industriel, automatisation | Fonte grise GL, PN16, platine ISO 5211 pour montage actionneur |
| Vanne à Sphère Fonte GS Platine ISO 5211 DN40 | Industrie lourde, réseaux vapeur basse pression, applications mécaniquement sollicitées | Fonte ductile GS, PN16, DN40, platine ISO 5211, haute résistance aux chocs |
Spécifications Techniques
Caractéristiques
- Matériaux corps : Laiton CW617N (modèle 504), Fonte grise GL (modèles 507 et GL ISO 5211), Fonte ductile / sphéroïdale GS (modèle GS DN40)
- Pression nominale : PN10/16 (modèle 504 laiton) — PN16 (modèles fonte GL et GS)
- Diamètres nominaux : DN40 référencé sur le modèle fonte GS ; gamme étendue sur les modèles GL et laiton selon références
- Raccordements : Brides à faces planes ou surélevées, conformes aux standards européens PN10/16
- Platine de montage : ISO 5211 de série sur les trois modèles fonte — compatibilité actionneur pneumatique ou électrique
- Type de passage : Passage intégral (full bore) pour débit optimisé et faible perte de charge
- Étanchéité siège : PTFE (téflon) résistant aux fluides industriels courants
- Manœuvre : Quart de tour manuel par levier (automatisation possible via platine ISO 5211)
Normes et Certifications
- DIN 3202 : Longueur de construction normalisée (modèle 507)
- ISO 5211 : Platine de montage actionneur normalisée (modèles fonte GL et GS)
- ATEX : Certification zones à atmosphère explosible (modèle 507)
- Directive Équipements sous Pression (DESP / PED) : Conformité CE selon catégorie d'application
- EN 1092 : Brides européennes PN10/16 pour raccordement standardisé
Secteurs d'Application
Traitement de l'eau et réseaux hydrauliques industriels : Les vannes à boisseau sphérique fonte à brides PN16 sont particulièrement adaptées aux stations de traitement d'eau, aux réseaux d'eau industrielle et aux systèmes de distribution hydraulique en boucle fermée. Leur corps en fonte GL ou GS leur confère une excellente résistance à l'usure mécanique et aux variations de pression inhérentes à ces installations. Le modèle laiton CW617N PN10/16 convient également aux réseaux d'eau potable et aux circuits de distribution basse pression.
Industrie chimique, pétrochimique et zones ATEX : Le modèle 507, certifié ATEX et conforme DIN 3202, répond aux exigences réglementaires des installations classées ICPE et des zones à risque d'explosion (zones 1, 2, 21, 22). Il est préconisé pour l'isolement de fluides inflammables, de gaz ou de vapeurs dans les raffineries, les usines chimiques et les plateformes de production d'hydrocarbures. La platine ISO 5211 intégrée permet l'installation d'actionneurs antidéflagrants pour une télécommande sécurisée de l'obturateur.
HVAC, chauffage industriel et utilités bâtiment : En chauffage, ventilation et climatisation industrielle, les vannes fonte à brides PN16 assurent l'isolement et la régulation des circuits d'eau chaude, d'eau glacée et de fluides caloporteurs. Leur conception robuste et leur facilité d'automatisation via platine ISO 5211 les rendent incontournables dans les centrales techniques de grands bâtiments industriels, centres hospitaliers et infrastructures logistiques. Pour les applications haute température ou haute pression, Neovanne recommande de consulter sa gamme de vannes à boisseau sphérique acier carbone à brides PN40.
Installation et Maintenance
Les vannes à boisseau sphérique fonte et laiton à brides se posent directement entre brides de tuyauterie conformes EN 1092 PN10/16, sans adaptation ni gabarit spécifique, en respectant impérativement le sens de montage indiqué sur le corps.
- Vérifier la compatibilité de la bride de raccordement avec la norme EN 1092 PN10 ou PN16 avant mise en œuvre — ne pas dépasser la pression nominale inscrite sur le corps de vanne
- Interposer des joints de bride adaptés au fluide et à la température de service (EPDM pour eau/vapeur basse pression, NBR pour hydrocarbures, PTFE pour applications chimiques)
- Pour les modèles avec platine ISO 5211, fixer l'actionneur pneumatique ou électrique en respectant le couple de démarrage et la course d'ouverture à 90° — vérifier la position ouverte/fermée avant mise sous pression
Durée de vie et remplacement : Une vanne fonte ou laiton bien entretenue offre une durée de service de 10 à 15 ans en conditions normales. Le remplacement s'impose si des fuites internes (eau qui coule de l'orifice aval en position fermée) ou des difficultés de manœuvre persistent après maintenance.
Questions fréquentes (FAQ)
Quelle est la différence entre PN10 et PN16 ?
PN10 et PN16 désignent la pression nominale maximale admissible en bar (10 bar et 16 bar respectivement). Le PN16 offre une meilleure réserve de sécurité et convient aux installations basse-moyenne pression. Le choix dépend de la pression réelle de service et des normes d'installation.
Les vannes fonte peuvent-elles être utilisées en eau potable ?
Oui, sous condition que la fonte soit certifiée GL (sans graphite libre) ou GS. Le laiton CW617N est également autorisé pour l'eau potable. Vérifier la conformité du fluide interne avec les normes sanitaires de votre région.
