Compensateur Acier/Inox PN16 BSP – Flexibilité filetée résistante
Compensateurs de Dilatation Métalliques : Soufflet Inox PN16 pour Réseaux Haute Température
Les compensateurs de dilatation métalliques constituent la solution technique de référence pour absorber les mouvements axiaux générés par les variations thermiques dans les réseaux de tuyauteries industrielles. Disponibles en raccordement fileté BSP, à brides PN16 ou à soufflet axial, nos modèles en acier et inox 321 sont conçus pour protéger durablement les installations de vapeur, d'eau surchauffée et de fluides caloporteurs. Ils complètent idéalement notre gamme de compensateurs de dilatation et antibruit à brides pour les applications nécessitant également une atténuation des vibrations.
Retrouvez toute la gamme de compensateurs de dilatation (élastomère, antibruit) et notre guide de dimensionnement des compensateurs.
✓ Pression nominale PN16 : Tous les modèles de la gamme sont certifiés pour une pression de service maximale de 16 bars, adaptés aux réseaux vapeur et eau surchauffée.
✓ Soufflet inox haute performance : Construction en inox 321 (résistant à la corrosion intercristalline à haute température) ou 316 Ti selon le modèle, garantissant flexibilité et longévité.
✓ Triple mode de raccordement : Filetage BSP (fileté), brides tournantes PN16 ou assemblage à souder (BW) pour s'adapter à toutes les configurations d'installation existantes.
✓ Corps acier ou inox : Structure externe en acier au carbone ou inox selon les modèles, assurant la résistance mécanique et la compatibilité avec les fluides industriels courants.
Neovanne propose trois références complémentaires au sein de cette catégorie, couvrant les besoins les plus fréquents en robinetterie et tuyauterie industrielle. Le Compensateur Acier/Inox PN16 BSP est la solution privilégiée pour les réseaux filetés nécessitant une flexibilité rapide à installer, sans soudure ni bride. Le Manchon Compensateur Axial Acier à Soufflet Inox REF.1511 représente quant à lui la référence technique pour les applications de compensation axiale pure, avec une âme soufflet inox intégrée dans un corps acier robuste. Enfin, le Manchon Compensateur de Dilatation Inox 321 à Brides PN16 offre la solution la plus polyvalente pour les installations bridées, avec un corps intégralement en inox 321 garantissant une résistance optimale aux fluides corrosifs et aux cycles thermiques répétés.
Ces équipements s'intègrent naturellement dans une démarche de protection globale des réseaux thermiques. Pour les circuits fonctionnant à des températures plus modérées ou nécessitant une absorption multidirectionnelle des mouvements, notre gamme de compensateurs de dilatation élastomères TEGUFLEX constitue une alternative ou un complément pertinent. Le choix entre compensateur métallique et élastomère dépend essentiellement de la température de service, de la nature du fluide et des contraintes mécaniques de l'installation.
Solutions par Application
| Type de Produit | Applications Principales | Caractéristiques Clés |
|---|---|---|

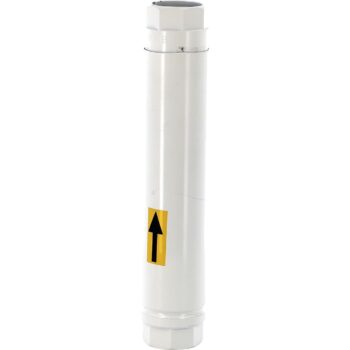

| Compensateur Acier/Inox PN16 BSP | Réseaux filetés vapeur basse pression, eau chaude, fluides caloporteurs | PN16, raccordement BSP fileté, soufflet inox, corps acier |

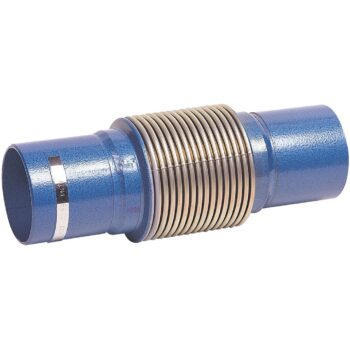

| Manchon Compensateur Axial REF.1511 à Soufflet Inox | Compensation axiale sur réseaux vapeur, eau surchauffée, circuits de chauffage industriel | PN16, soufflet inox intégré, corps acier, absorption axiale |

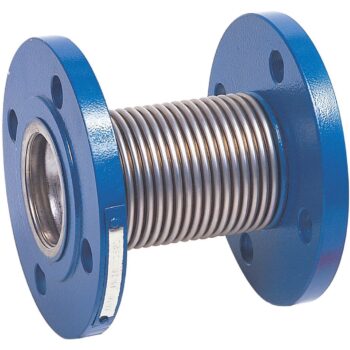

| Manchon Compensateur Inox 321 à Brides PN16 | Installations bridées sur fluides corrosifs, vapeur, pétrochimie, agroalimentaire | PN16, brides tournantes, corps et soufflet inox 321, haute résistance thermique |
Spécifications Techniques
Caractéristiques de la Gamme
- Pression nominale : PN16 (16 bars) sur l'ensemble des trois références
- Matériaux soufflet : Inox 321 (résistant jusqu'à +750°C en service continu) ou inox 316 Ti selon modèle
- Matériaux corps : Acier au carbone (REF.1511 et modèle BSP) ou inox 321 intégral (modèle à brides)
- Types de raccordement : Fileté BSP, brides tournantes PN16, assemblage à souder (BW)
- Plage de température de service : Adaptés aux applications jusqu'à +300°C en service vapeur
- Mouvement absorbé : Principalement axial (compression et extension), avec tolérance aux légères déflexions latérales selon modèle
- Fluides compatibles : Vapeur saturée, eau surchauffée, eau chaude, fluides caloporteurs industriels, gaz neutres
Normes et Certifications
- Directive Équipements sous Pression (DESP) : Conformité à la directive européenne 2014/68/UE applicable aux équipements PN16
- Marquage CE : Présent sur les équipements soumis à la DESP selon catégorie de fluide et DN
- Qualité soufflet : Fabrication conforme aux standards EJMA (Expansion Joint Manufacturers Association)
- Matériaux inox : Inox 321 conforme EN 10088, garantissant la résistance à la corrosion intercristalline en température
Secteurs d'Application
Industrie de l'énergie et production de vapeur : Les compensateurs de dilatation métalliques PN16 sont particulièrement adaptés aux réseaux de distribution de vapeur saturée et d'eau surchauffée dans les centrales de cogénération, chaufferies industrielles et réseaux de chaleur urbains. La capacité des soufflets inox 321 à absorber les cycles thermiques répétés sans fatigue prématurée en fait la solution de référence pour ces applications exigeantes où la fiabilité est primordiale.
Industrie chimique, pétrochimique et agroalimentaire : Le modèle à brides PN16 en inox 321 intégral répond aux exigences des environnements corrosifs de la chimie fine et de la pétrochimie, ainsi qu'aux contraintes d'hygiène de l'industrie agroalimentaire. L'inox 321 offre une excellente résistance à la corrosion par les acides organiques, les vapeurs chimiques et les fluides de nettoyage (CIP/SIP), autorisant des cycles de stérilisation à haute température.
HVAC industriel, génie climatique et réseaux de chauffage : Dans les installations de chauffage de grande puissance, de climatisation industrielle et de réseaux hydrauliques haute température, le compensateur axial REF.1511 et le modèle BSP filetés permettent une intégration rapide sur des réseaux existants. Ces équipements protègent efficacement les pompes, vannes et équipements sensibles des contraintes mécaniques induites par la dilatation des canalisations acier sur de longues distances.
Installation et Maintenance des Compensateurs Métalliques
La bonne installation d'un compensateur de dilatation métallique conditionne directement sa durée de vie et l'efficacité de la protection qu'il assure sur votre réseau de tuyauteries.
- Guidage et points fixes : Prévoir impérativement des points fixes (ancrages) de part et d'autre du compensateur et des guides intermédiaires sur le tronçon compensé pour éviter le flambage du soufflet sous pression.
- Alignement axial : Assurer un alignement rigoureux de la tuyauterie avant montage ; un désalignement angulaire ou latéral excessif réduit drastiquement la durée de vie du soufflet et peut entraîner sa rupture prématurée.
- Précontrainte de montage : Installer le compensateur en position neutre (sans précompression ni préextension) à la température ambiante de montage, sauf prescription contraire du fabricant ou du bureau d'études.
- Protection du soufflet : Ne jamais peindre, souder ou appliquer de chaleur directe sur le soufflet inox ; protéger la surface ondulée pendant les travaux de chantier environnants.
- Contrôle périodique : Inspecter visuellement le soufflet lors des arrêts de maintenance (absence de corrosion, fissuration ou déformation permanente) et vérifier le serrage des brides ou raccords filetés après les premiers cycles thermiques de mise en service.
Questions Fréquentes
Quelle est la différence entre un compensateur de dilatation métallique à soufflet inox et un compensateur élastomère TEGUFLEX ?
Les compensateurs métalliques à soufflet inox sont conçus pour des températures de service élevées, typiquement jusqu'à +300°C en vapeur saturée, et résistent aux pressions PN16 sur des fluides agressifs. Les compensateurs élastomères TEGUFLEX sont quant à eux mieux adaptés aux réseaux eau froide, eau chaude sanitaire ou circuits HVAC à température modérée (généralement inférieure à +120°C), avec l'avantage supplémentaire d'une absorption multidirectionnelle des mouvements et une excellente atténuation acoustique. Le choix
dépend de votre application spécifique : privilégiez le métal pour la robustesse et les hautes températures, l'élastomère pour le confort acoustique et la simplicité d'installation.
Un compensateur de dilatation métallique peut-il être installé en position horizontale ou en pente ?
Oui, les compensateurs métalliques à soufflet fonctionnent correctement en position horizontale, verticale ou inclinée, à condition que le système de guidage et d'ancrage soit adapté. En configuration verticale avec fluide, prévoir un piquage de purge au point haut pour éliminer les poches d'air susceptibles de créer des coups de bélier et des vibrations résiduelles.
Combien de cycles de dilatation-contraction un soufflet métallique inox peut-il supporter ?
Un soufflet inox 316L de qualité premium, bien installé et exempt de surcharge, supporte typiquement entre 500 000 et 2 000 000 cycles avant fatigue mécanique, selon l'amplitude de déformation et les conditions thermiques. Une maintenance régulière et le respect des jeux axiaux prescrits prolongent considérablement cette durée de vie opérationnelle.
