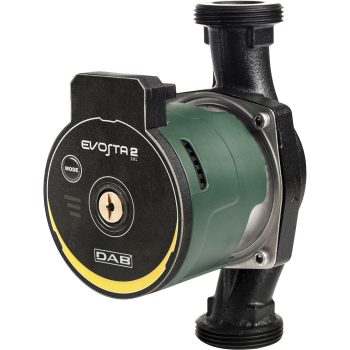

Circulateur électronique Evosta 2 sanitaire Thermador — 40-70/150 et 80/150
À partir de 393,00 € HT
Circulateur électronique à rotor noyé pour bouclage sanitaire et chauffage, corps en fonte traitée cataphorèse. Débit 0,4-4,2 m³/h, pression max 10 bar, température -10°C à +110°C. Idéal pour installations résidentielles et collectives, compatible glycol jusqu’à 30%. Protection I
Sélectionner votre référence
| Référence | Hauteur (mm) | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|
| Référence: EVA24070150SAN | Hauteur (mm): 6.90 | Prix: 393,00 € | Disponibilité: En stock | ||
| Référence: EVA280150SAN | Hauteur (mm): 8.00 | Prix: 445,00 € | _delai_expedition: En stock |
Le circulateur Evosta 2 de Thermador résout les problèmes de circulation d’eau dans les boucles sanitaires et les circuits de chauffage résidentiels ou collectifs. Conçu pour remplacer les anciens modèles à trois vitesses, ce circulateur électronique offre une régulation intelligente du débit et de la pression, réduisant la consommation énergétique tout en maintenant un confort optimal. Compatible avec les installations existantes, il s’intègre facilement aux systèmes de chauffage et ECS grâce à ses raccords filetés standard. Voir aussi : /, Vannes, Robinets.
Caractéristiques techniques
- Plage de débit : 0,4 à 4,2 m³/h
- Hauteur manométrique max : 8 m
- Pression de service max : 10 bar (1000 kPa)
- Température du liquide : -10°C à +110°C
- Matière corps : Fonte traitée cataphorèse
- Matière turbine : Technopolymère
- Matière arbre moteur : Céramique
- Joints : EPDM
- Raccordement : Fileté G 1″ ½ (DN25) ou 1″ selon modèle
- Alimentation : Monophasée 1 x 230 V ~ 50/60 Hz
- Niveau de protection : IPX5
- Classe d’isolation : F
- Indice d’efficacité énergétique (EEI) : ≤ 0,19
- Liquide pompé : Eau propre, glycol max. 30%, sans particules solides ni huile minérale
- Fonctions intégrées : Affichage débit/pression/puissance, dégazage automatique, 12 modes de configuration
| Caractéristique | Valeur |
|---|---|
| Modèles disponibles | Evosta 2 sanitaire 40-70/150 et 80/150 |
| Distance d’entraxe | 130 mm ou 180 mm selon modèle |
| Puissance absorbée max (50 Hz) | 20 W |
| Courant nominal | 0,034 A |
| Poids | 1,9 à 2,38 kg selon modèle |
| Dimensions (L x l x H) | 192 x 113,5 x 155 mm |
| Compatibilité fluides | Eau, mélange eau/glycol jusqu’à 30% |
| Normes et certifications | Conforme directive ErP 2009/125/CE, ISO9906 |
Applications industrielles
Le circulateur Evosta 2 est conçu pour les installations nécessitant une circulation fiable et économe en énergie. Il trouve sa place dans les secteurs suivants, souvent en complément de vannes de régulation ou de robinetterie sanitaire :
- Bouclage d’eau chaude sanitaire (ECS) dans les bâtiments résidentiels collectifs, hôtels ou établissements de santé
- Circuits de chauffage central à basse température, y compris les planchers chauffants
- Systèmes de climatisation réversible pour le maintien d’une température homogène
- Installations solaires thermiques pour la circulation du fluide caloporteur entre capteurs et ballon de stockage
- Remplacement d’anciens circulateurs mécaniques dans les rénovations énergétiques
Critères de sélection
Pour choisir le bon modèle d’Evosta 2, vérifiez les points suivants :
- Débit et hauteur manométrique : Comparez les besoins de votre installation (0,4-4,2 m³/h et jusqu’à 8 m de hauteur) avec les courbes de performance du circulateur. Un surdimensionnement entraîne une surconsommation inutile.
- Température du fluide : Assurez-vous que la plage -10°C à +110°C couvre vos besoins. Pour les applications solaires, vérifiez la compatibilité avec le fluide caloporteur utilisé.
- Raccordement : Les modèles 40-70/150 et 80/150 diffèrent par leur distance d’entraxe (130 mm ou 180 mm) et leur filetage (G 1″ ½ ou 1″). Mesurez précisément votre installation existante avant achat.
- Compatibilité fluide : L’Evosta 2 accepte les mélanges eau/glycol jusqu’à 30%. Au-delà, consultez la fiche technique pour éviter une usure prématurée des joints EPDM.
- Mode de fonctionnement : Le circulateur propose 12 modes de configuration (pression proportionnelle, constante ou vitesse fixe). Sélectionnez celui qui correspond à votre type d’installation pour optimiser les performances.
- Protection électrique : Bien que le moteur soit protégé contre les surtensions, une alimentation stabilisée prolonge sa durée de vie, surtout dans les zones sujettes aux variations de tension.
Installation et maintenance
- Positionnement : Installez le circulateur avec l’arbre moteur à l’horizontale pour garantir une lubrification optimale des paliers en céramique. Évitez les zones de vibration excessive ou les températures ambiantes supérieures à 40°C.
- Raccordement hydraulique : Utilisez des raccords filetés adaptés (G 1″ ½ ou 1″) avec du ruban téflon pour assurer l’étanchéité. Prévoyez un robinet d’isolement en amont et en aval pour faciliter les interventions futures.
- Raccordement électrique : Branchez le circulateur sur une alimentation monophasée 230 V protégée par un disjoncteur différentiel 30 mA. Respectez le sens de rotation indiqué sur la turbine (flèche gravée).
- Mise en service : Avant la première utilisation, purgez l’air du circuit via le bouchon de purge intégré. Activez la fonction de dégazage automatique en maintenant la touche de réglage enfoncée pendant 3 secondes.
- Maintenance préventive :
- Vérifiez annuellement l’absence de fuites au niveau des raccords et du bouchon de purge.
- Contrôlez l’affichage des paramètres (débit, pression, puissance) pour détecter d’éventuelles anomalies.
- En cas de blocage, utilisez la vis de dégommage accessible sur le dessus du moteur pour libérer l’arbre sans démonter le circulateur.
- Remplacez les joints EPDM tous les 5 ans ou en cas de fuite avérée.
FAQ technique
1. L’Evosta 2 peut-il remplacer directement un ancien circulateur à trois vitesses ?
Oui, dans la plupart des cas. L’Evosta 2 est conçu pour être compatible avec les dimensions des anciens modèles mécaniques. Vérifiez cependant :
- La distance d’entraxe (130 mm ou 180 mm) et le type de raccordement (fileté G 1″ ½ ou 1″).
- La puissance électrique disponible (20 W max, 0,034 A).
- La compatibilité avec le fluide utilisé (glycol ≤ 30%).
Le mode “vitesse constante” permet d’émuler le fonctionnement des anciens circulateurs à trois vitesses.
2. Comment interpréter les données affichées sur l’écran du circulateur ?
L’écran affiche en temps réel trois paramètres clés :
- Puissance absorbée (W) : Indique la consommation instantanée. Une valeur anormalement élevée peut signaler un blocage partiel ou une surcharge.
- Hauteur manométrique (m) : Correspond à la pression différentielle générée par le circulateur. Comparez cette valeur avec les besoins de votre installation.
- Débit (m³/h) : Volume d’eau circulant par heure. Un débit trop faible peut indiquer un filtre encrassé ou une vanne partiellement fermée.
Ces données permettent d’optimiser le réglage du circulateur et de détecter rapidement les dysfonctionnements du circuit.
3. Quelles sont les causes possibles d’un circulateur qui ne démarre pas ?
Plusieurs vérifications s’imposent avant de conclure à une panne :
- Alimentation électrique : Vérifiez la présence de tension (230 V) au niveau des bornes du circulateur. Testez le disjoncteur différentiel.
- Protection thermique : Si le moteur a surchauffé, attendez 30 minutes avant de réessayer. Une température ambiante trop élevée peut déclencher cette protection.
- Blocage mécanique : Utilisez la vis de dégommage pour libérer l’arbre moteur. Un bruit de grattement au démarrage indique souvent un blocage.
- Réglage du mode : Assurez-vous que le circulateur n’est pas en mode “arrêt” ou “été” (mode 0). Appuyez brièvement sur la touche MODE pour faire défiler les options.
- Pression du circuit : Une pression trop faible (inférieure à 0,17 bar) peut empêcher le démarrage. Vérifiez le manomètre du circuit.
Si le problème persiste, consultez la fiche technique ou contactez notre équipe technique pour un diagnostic approfondi.
Télécharger la fiche technique (PDF)
Pour toute question sur l’intégration de l’Evosta 2 dans vos installations de bouclage sanitaire ou de chauffage, contactez notre équipe technique. Nous vous accompagnons dans le choix du modèle adapté et les bonnes pratiques d’installation pour garantir performance et durabilité.
Voir aussi : Clapets anti retour et crepines.
| Référence | EVA24070150SAN, EVA280150SAN |
|---|---|
| Hauteur (mm) | 6.90, 8.00 |
