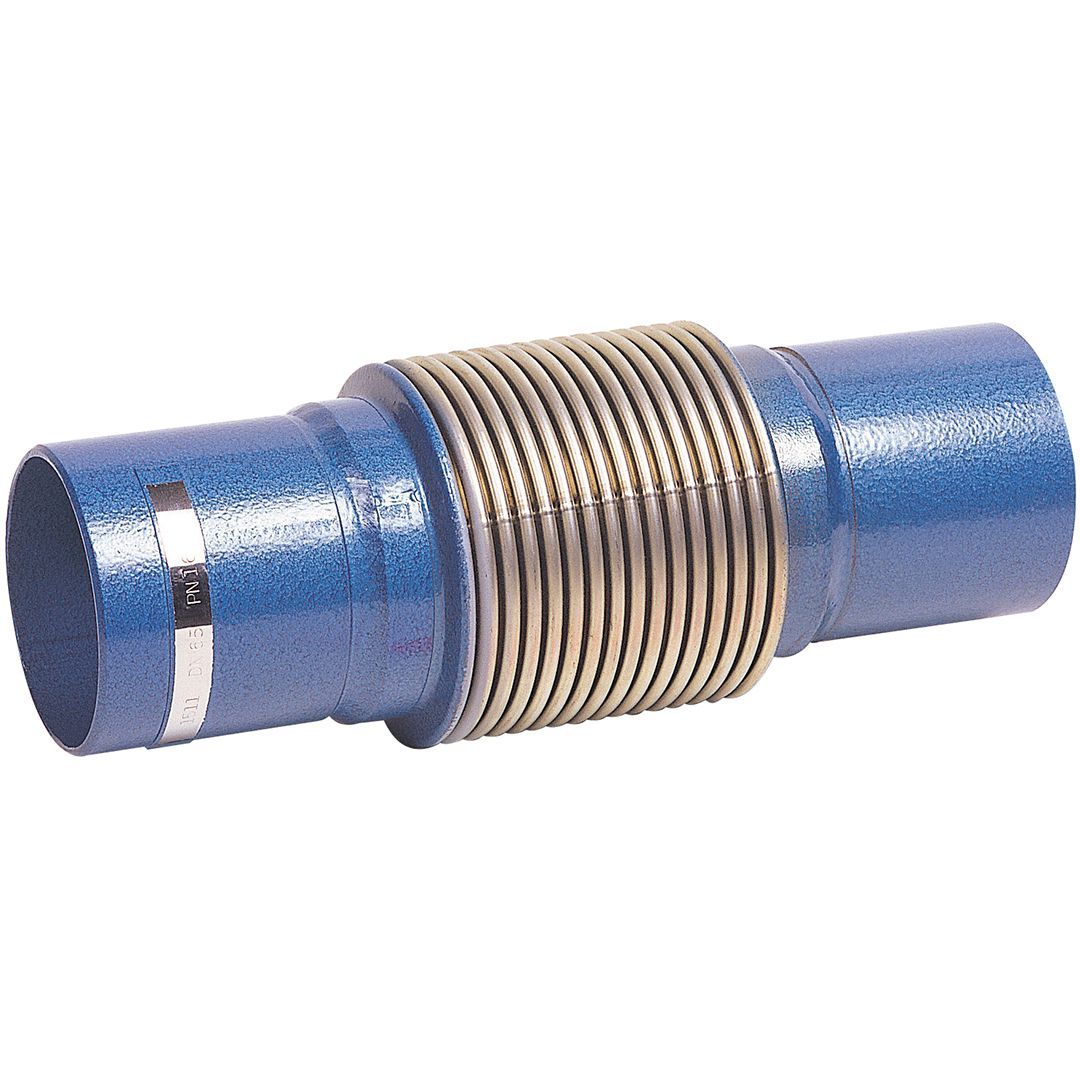

Manchon Compensateur Axial Acier à Soufflet Inox – REF.1511

Manchon compensateur axial acier à soufflet inox REF.1511 — absorption dilatation thermique PN16 -20/+300 °C

Sur les tuyauteries vapeur, eau surchauffée ou fluides process haute température, la dilatation thermique génère des contraintes mécaniques qui s’accumulent sur les supports, les raccords et les équipements. Un tronçon de 10 mètres d’acier chauffé de 20 °C à 200 °C se dilate d’environ 18 mm — sans absorption, cette force s’applique directement sur les brides, les soudures et les garnitures. Le manchon compensateur axial REF.1511 absorbe ces mouvements de ±10 à ±40 mm selon le DN, sans transmettre les efforts aux éléments adjacents de la tuyauterie.

Le soufflet est hydroformé en inox AISI 321 — un austénitique stabilisé au titane, préféré à l’AISI 304 pour les applications à haute température cyclique. Le titane fixe le carbone et prévient la sensibilisation intergranulaire qui fragiliserait le soufflet après de nombreux cycles thermiques entre +200 et +300 °C. La chemise interne en inox protège le soufflet des turbulences de fluide — sans elle, les ondulations seraient directement exposées aux tourbillons qui accélèrent l’érosion et la fatigue mécanique.

Caractéristiques techniques

Soufflet AISI 321 hydroformé — avantages techniques

L’hydroformage est le procédé de fabrication qui détermine la qualité mécanique du soufflet. Contrairement au formage mécanique par emboutissage, l’hydroformage utilise une pression hydraulique interne pour mettre en forme le métal — résultat : une épaisseur de paroi uniforme sur toute la hauteur de l’ondulation, sans amincissement localisé aux racines des spires. Un soufflet hydroformé supporte davantage de cycles de compression/extension avant fissuration par fatigue.

L’AISI 321 (équivalent EN 1.4541) présente une résistance à la traction minimale de 515 MPa, une limite d’élasticité de 205 MPa et une bonne ductilité à chaud jusqu’à +300 °C. À ces températures, l’AISI 304 non stabilisé présente un risque de corrosion intergranulaire après exposition prolongée dans la plage 425-815 °C (sensibilisation) — problème éliminé avec le 321. Pour les applications vapeur en continu au-dessus de +200 °C, ce choix de matériau est la règle dans les industries de l’énergie et de la pétrochimie.

Classification DESP et catégories CE

La Directive Équipements Sous Pression 2014/68/UE (DESP) classe les compensateurs de dilatation selon leur DN et leur PS. Le REF.1511 suit cette classification : les DN25 en SEP (Sans Exigences Particulières, article 4 §3) pour les pressions et températures les plus faibles ; les DN32 à DN50 en catégorie I ; les DN65 à DN200 en catégorie II ; les DN250 en catégorie III. Cette classification détermine le niveau d’évaluation de conformité requis — plus la catégorie est élevée, plus les exigences d’inspection et de certification sont strictes. Les compensateurs de catégorie II et III nécessitent l’intervention d’un organisme notifié pour la certification CE.

La conformité à la norme EN 14917 (compensateurs métalliques pour tuyauteries industrielles) est la référence technique qui définit les méthodes de calcul, les exigences de fabrication et les essais pour ce type de produit. Cette norme harmonisée sous la DESP garantit que le calcul en fatigue du soufflet a été réalisé selon une méthode reconnue à l’échelle européenne.

Connexion par soudure BW — intégration en tuyauterie

Les embouts à souder bout à bout (BW — Butt Weld) en acier St 37.2 (équivalent P235GH selon EN 10216-2) permettent une intégration définitive dans la tuyauterie par soudure orbitale ou manuelle. Cette connexion offre la continuité mécanique et l’étanchéité maximales — pas de bride, pas de joint de bride supplémentaire, pas de risque de desserrage en service. Elle est imposée sur les tuyauteries haute pression ou haute température où les raccords à brides représentent des points faibles.

Le soudage doit être réalisé par un soudeur qualifié selon EN ISO 9606-1 (soudage acier) avec un procédé qualifié par QMOS selon EN ISO 15614-1. Pour les assemblages hétérogènes acier carbone (embout) / inox (soufflet), la pièce en inox est déjà assemblée en usine — la soudure de terrain concerne uniquement la jonction acier/acier entre l’embout carbone et la tuyauterie existante, ce qui simplifie les qualifications. Laisser le soufflet libre de tout effort pendant le soudage — le bridage forcé en position endommagera les ondulations.

Applications typiques

Vapeur saturée et surchauffée jusqu’à +300 °C sur réseaux industriels, production d’énergie, blanchisseries industrielles, stérilisateurs hospitaliers. Eau chaude haute température (60 à 180 °C) sur circuits de chauffage industriel, échangeurs de chaleur, collecteurs de chaufferie. Fluides industriels chauds : huiles thermiques, fluides caloporteurs synthétiques (vérifier la compatibilité chimique avec l’AISI 321 et l’acier St 37.2 des embouts). Circuits de gaz chauds : les compensateurs axiaux s’installent également sur des lignes de gaz sous pression — vérifier la plage de température et la pression combinée sur la courbe T°/PS du fabricant.

En chaufferie tertiaire (hôpitaux, hôtels, centres commerciaux), les compensateurs axiaux s’installent sur les départs chaufferie haute température et les tronçons de collecteurs soumis aux plus fortes variations thermiques saisonnières. Un compensateur mal dimensionné en course (course insuffisante pour la dilatation réelle) travaillera en compression permanente — fatigue prématurée et durée de vie réduite.
