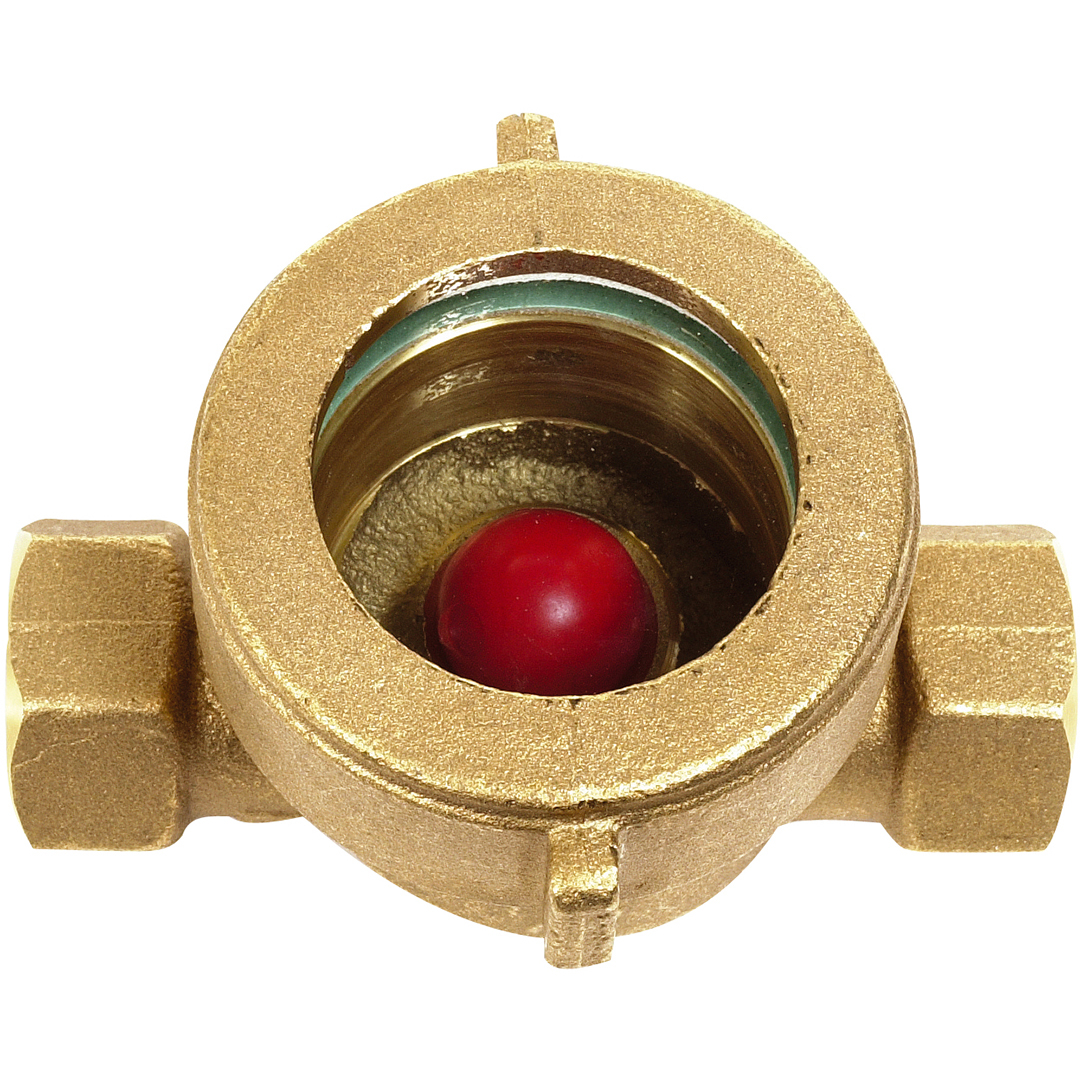

C 158 – Contrôleur de Circulation Laiton à Bille Mono-Glace G 1/2
À partir de 102,00 € HT
Contrôleur circulation C 158 laiton bille mono-glace G1/2″ – 16 bar, 80°C. CB 754S, verre trempé simple, bille moplène/PTFE, montage horizontal, surveillance économique directe.
Sélectionner votre référence
| DN | Matière | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|
| DN: G 1 / 2" | Matière: Laiton | Référence: 221104 | Prix: 102,00 € | Disponibilité: En stock | ||
| DN: G 3 / 4" | Matière: Laiton | Référence: 221105 | Prix: 128,00 € | _delai_expedition: En stock | ||
| DN: G 1" | Matière: Laiton | Référence: 221106 | Prix: 134,00 € | _delai_expedition: En stock |
C 158 – Contrôleur de Circulation Laiton à Bille Mono-Glace G 1/2″ – Solution Économique Surveillance Directe
Le contrôleur de circulation C 158 à bille offre une solution économique et compacte pour la
surveillance visuelle directe des écoulements dans les applications industrielles basse pression.
Spécialement conçu pour les installations ne nécessitant pas de sécurité redondante, cet instrument mono-glace
en laiton moulé CB 754S garantit une détection fiable des écoulements grâce à sa bille mobile en moplène
et sa construction robuste optimisée pour les fluides standards jusqu’à 80°C.
Avantages Clés
Ce contrôleur se distingue par sa conception mono-glace économique qui réduit les coûts
d’investissement tout en maintenant une fiabilité optimale pour les applications standard. La bille
mobile en moplène haute performance réagit instantanément aux variations de débit, offrant une
indication visuelle immédiate même des écoulements faibles ou intermittents.
La construction laiton moulé CB 754S assure une résistance mécanique excellente aux
pressions jusqu’à 16 bars tout en offrant une bonne compatibilité avec les fluides industriels courants.
Cette solution économique permet une standardisation efficace sur les installations ne présentant pas
de contraintes chimiques ou de sécurité extrêmes. Pour des applications nécessitant une détection de débit industriel plus sophistiquée, des alternatives techniques complètent cette gamme.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | C 158 – Contrôleur circulation mono-glace |
| Corps | Laiton moulé CB 754S (CW617N) |
| Glace | Simple verre trempé haute résistance |
| Bille mobile | Moplène standard (PTFE en option) |
| Joints d’étanchéité | NBR compatible fluides standards |
| Diamètre nominal | G 1/2″ (gamme G 1/2″ à G 1″) |
| Pression de service (PS) | 16 bar |
| Température bille standard | +5°C à +80°C |
| Température bille PTFE | +5°C à +120°C (option) |
| Raccordement | Taraudé G (BSP cylindrique) |
| Position d’installation | Horizontale uniquement |
| Fonctionnement | Unidirectionnel |
| Écartement face à face | 97-103 mm selon DN |
| Poids | 0,7 à 1,0 kg selon diamètre |
Technologie Mono-Glace Optimisée
La conception mono-glace verre trempé simplifie la construction tout en maintenant une
sécurité suffisante pour les applications basse pression. Cette technologie réduit les coûts de fabrication
et de maintenance tout en offrant une visibilité directe optimale de la chambre
de circulation.
L’absence de glace double élimine les risques de fuite interne entre les deux vitres, simplifiant ainsi les interventions de maintenance préventive sur le terrain.
Installation et Mise en Service
Le contrôleur C 158 s’installe facilement en position horizontale uniquement sur les lignes de circulation basse pression. Le raccordement taraudé G (BSP cylindrique) permet une intégration rapide sur les tuyauteries existantes sans nécessité d’adaptateurs spécifiques.
Points d’installation importants :
- Vérifier l’orientation horizontale pour assurer une mobilité correcte de la bille
- Isoler thermiquement en cas de fluides proches de 80°C pour préserver la performance optique
- Prévoir un accès visuel dégagé pour la lecture fiable des écoulements intermittents
Maintenance et Durabilité
Grâce à sa construction simplifiée mono-glace en laiton moulé, le C 158 offre une maintenabilité supérieure : démontage rapide, remplacement aisé de la bille ou des joints NBR sans outillage complexe. Cette modularité réduit les temps d’arrêt et les coûts d’exploitation sur les installations standardisées.
Pour les applications exigeant une sécurité accrue ou des plages thermiques étendues (jusqu’à 120°C), optez pour la bille PTFE ou découvrez nos solutions de surveillance de débit premium certifiées pour les environnements critiques.
Questions fréquentes
Quelles sont les pressions nominales maximales supportées par le C 158 en fonction du diamètre nominal ?
Le C 158 est conçu pour les applications basse pression. Les pressions nominales varient selon le diamètre : G 1/2″ supporte jusqu’à 10 bar, G 3/4″ et G 1″ jusqu’à 8 bar en service continu.
Le contrôleur C 158 est-il compatible avec les fluides agressifs ou corrosifs ?
Le boîtier en laiton moulé CB 754S offre une bonne résistance à la corrosion pour les applications standards. Pour les fluides agressifs, il est recommandé de consulter nos équipes techniques pour vérifier la compatibilité chimique.
Quel est le délai de livraison pour une commande du C 158 et comment passer commande ?
Les délais standard varient de 3 à 7 jours ouvrables selon les stocks. Consultez neovanne.com ou contactez notre service commercial pour connaître la disponibilité et valider votre commande avec les références DN requises.
| DN | G 1 / 2″, G 1″, G 3 / 4″ |
|---|---|
| Matière | Laiton |
| FAF (mm) | 100, 103, 97 |
| Référence | 221104, 221105, 221106 |
