Indicateur de Niveau Magnétique Inox à Brides 800mm

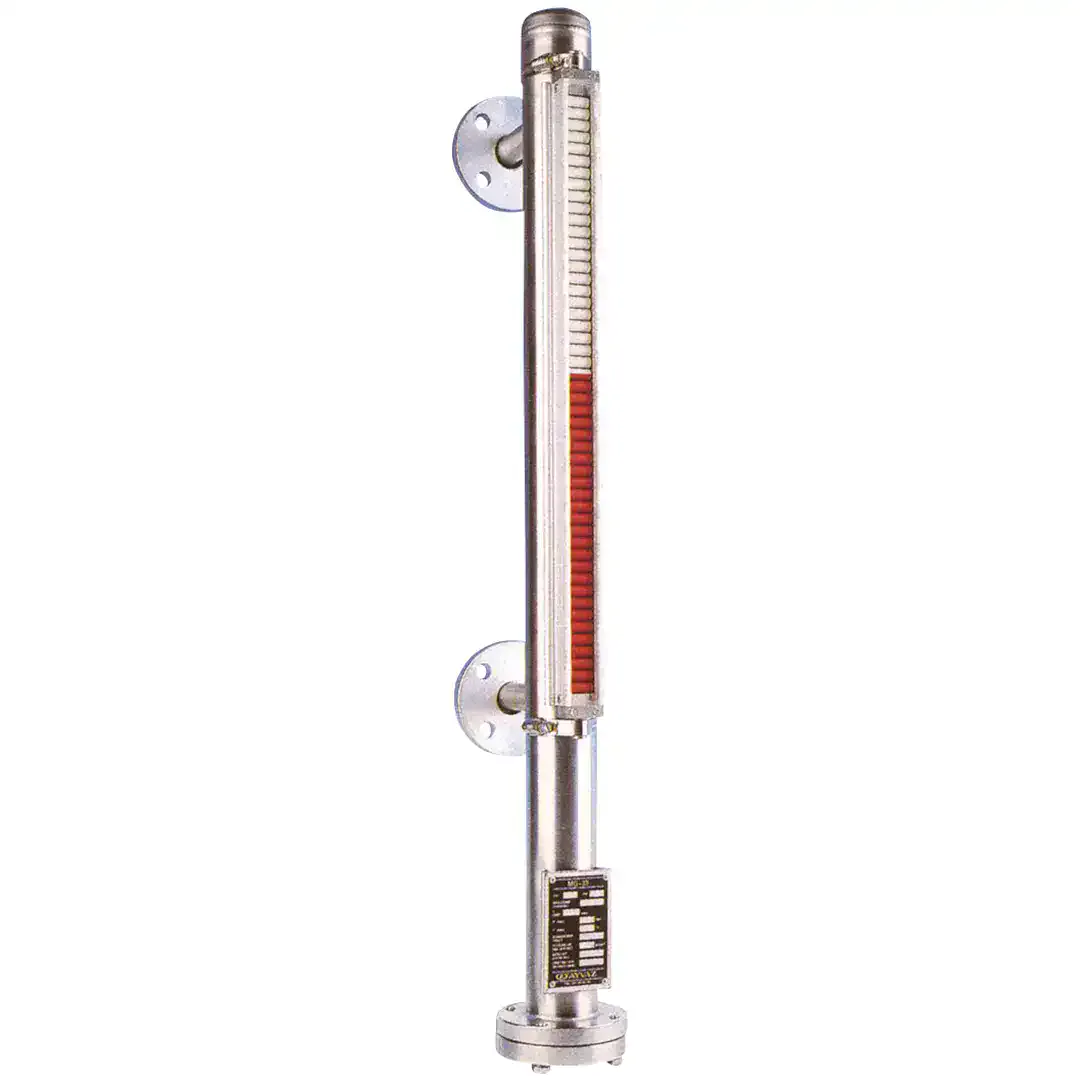

Indicateur de niveau magnétique inox 800 mm — lecture visuelle et sortie déportée sans contact avec le fluide

Sur un réservoir de stockage de produit chimique corrosif ou sur une bâche alimentaire de chaudière, la lecture du niveau de liquide par jauge vitrée directe présente deux problèmes majeurs : le verre se détériore sous l’effet des produits agressifs et une rupture expose le personnel. L’indicateur de niveau magnétique MG 33 élimine ces risques en séparant totalement le liquide du système de lecture. Le flotteur magnétique interne se déplace dans le tube inox 304 étanche — aucun contact entre le liquide et la règle de lecture. La règle à rouleaux en aluminium, à l’extérieur du tube, bascule chaque rouleau au passage du champ magnétique du flotteur : la lecture du niveau est directe, instantanée, sans électricité pour la partie visuelle.

Le modèle 800 mm offre une plage de lecture de niveau sur 800 mm de hauteur. Le raccordement s’effectue par brides DN20 PN16 RF en inox, à l’extrémité inférieure et supérieure du tube — montage classique en dérivation sur le réservoir. La pression maximale de service est de 16 bar, la température de service va jusqu’à 180°C, ce qui couvre les bâches de chaudières vapeur basse pression et les stockages de produits chimiques chauds.

Principe de fonctionnement magnétique — aucune partie mobile visible

Le flotteur est un cylindre creux en inox, contenant un aimant permanent annulaire, qui coulisse librement dans le tube inox au gré des variations de niveau. Quand le flotteur monte, les rouleaux basculent successivement de leur position “bas niveau” (rouge) vers leur position “haut niveau” (blanc ou vert) — et inversement à la descente. La règle à rouleaux donne une indication visuelle directe de la hauteur de liquide, lisible à plusieurs mètres de distance sans optique ni instrument.

Ce principe est réputé pour sa fiabilité intrinsèque : pas d’électronique dans la partie de mesure visuelle, pas de verre en contact avec le fluide, pas d’usure mécanique sur les pièces de lecture. La durée de vie d’un indicateur magnétique bien spécifié dépasse couramment 15 à 20 ans sans intervention sur la règle à rouleaux.

Caractéristiques techniques

Options de sortie déportée

L’indicateur magnétique 800 mm peut être équipé d’accessoires de sortie déportée montés en coulisseau sur le tube, sans perçage supplémentaire. Les contacteurs magnétiques Reed switch permettent une signalisation bas niveau ou haut niveau câblée vers un automate ou une armoire de commande. Les transmetteurs de niveau à flotteur magnétique (type magnétostriction ou Reed chain) convertissent la position du flotteur en signal 4-20 mA continu pour une supervision à distance.

Ces accessoires s’adaptent en position ajustable sur le tube sans modification de l’indicateur — atout important pour les réglages de seuil d’alarme après installation. Un seul indicateur peut porter simultanément la règle visuelle et un ou plusieurs contacteurs de seuil, ce qui évite la multiplication des pénétrations de réservoir.

Domaines d’application

Montage et raccordement

L’indicateur se monte en dérivation sur le réservoir, raccordé par les deux brides inférieures et supérieures sur des piquages existants ou à créer. La distance entre axes de brides (800 mm) détermine la plage de mesure : le niveau visible couvre la hauteur entre les deux piquages, diminuée des zones mortes en extrémité (typiquement 50 à 100 mm de chaque côté). L’axe du tube doit être parfaitement vertical pour un fonctionnement correct du flotteur.

Les vannes d’isolement sur chaque piquage de raccordement permettent d’extraire l’indicateur pour maintenance sans vidanger le réservoir. Prévoir également une vanne de purge en partie basse pour la mise en service et le nettoyage. L’indicateur doit être installé à l’écart des zones de turbulences (entrée de remplissage, agitateurs) pour éviter les oscillations du flotteur.
