Kit de régulation thermique extérieur Thermador RA130 — Transmission sans fil pour V3V
À partir de 1300,13 € HT
✓ En stockFranco 350 EUR TTCExpedition J+1

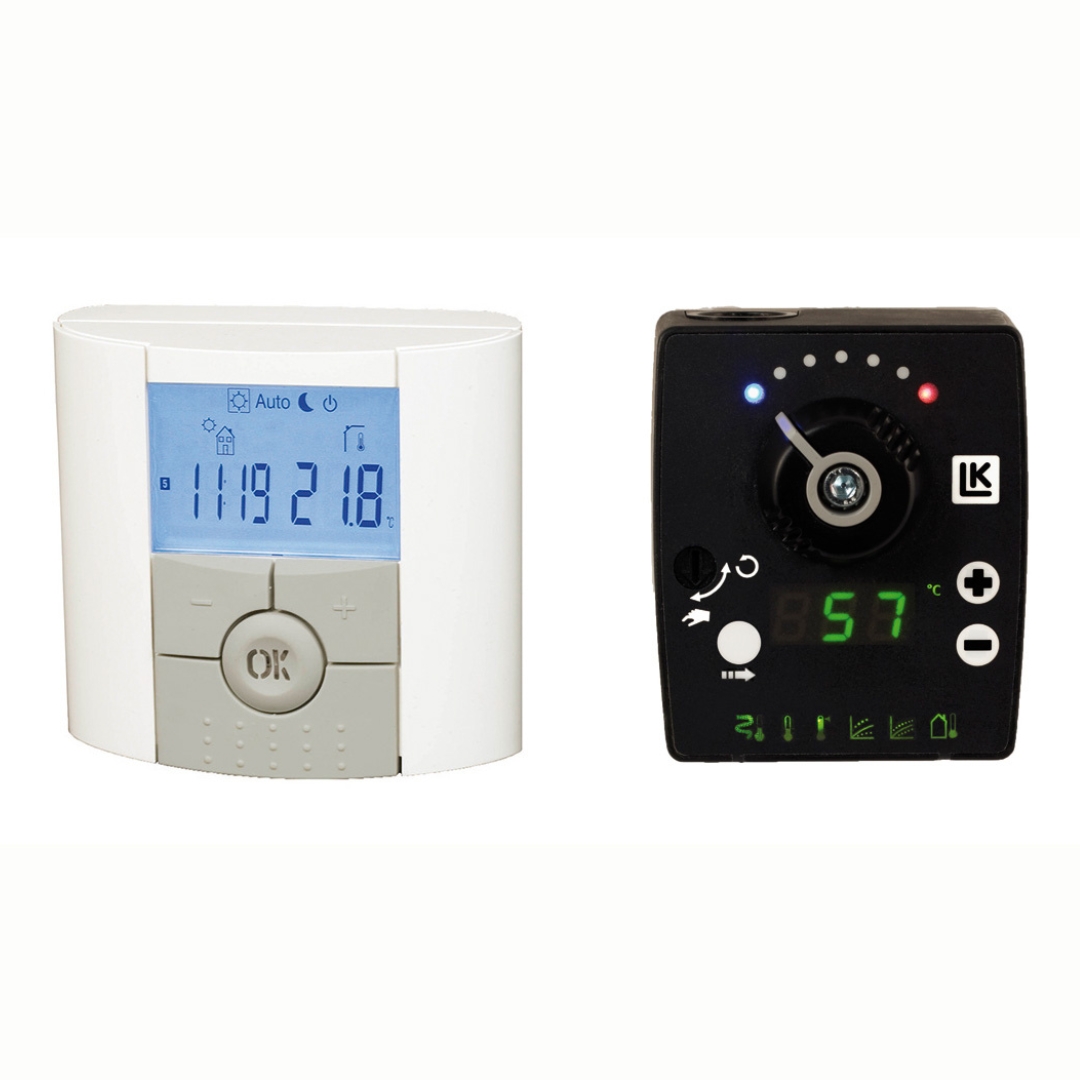

Kit de régulation compact programmable pour vanne 3 voies (V3V), pilotage automatique de la température d’eau en fonction des conditions extérieures. Comprend régulateur, sonde extérieure, sonde de départ, unité d’ambiance sans fil (868 MHz) et adaptateur secteur. Idéal pour circ
Sélectionner votre référence
| Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|
| Référence: RA130 | Prix: 1300,13 € | Disponibilité: En stock |
Description
Optimisez la performance énergétique de vos installations de chauffage avec le kit de régulation Thermador RA130, conçu pour piloter automatiquement les vannes 3 voies (V3V) en fonction de la température extérieure et intérieure. Ce système compact élimine les surconsommations liées aux réglages manuels et s’adapte aux circuits radiateurs comme aux planchers chauffants. Compatible avec les vannes industrielles standards, il simplifie la mise en œuvre sur les réseaux existants.
Caractéristiques techniques
- Fonction principale : Régulation automatique de la température d’eau en fonction des données extérieures et intérieures
- Composition du kit : Régulateur, sonde extérieure (IP60), sonde de départ, unité d’ambiance sans fil (868 MHz), adaptateur secteur, kit de montage
- Classe de protection : III SELV (EN 60730-1)
- Température ambiante de service : 0 à +50°C (régulateur), 0 à 40°C (unité d’ambiance)
- Humidité admissible : <90% HR sans condensation
- Indice de protection : IP40 (régulateur), IP20 (unité d’ambiance et adaptateur), IP60 (sonde extérieure)
- Alimentation : Adaptateur secteur (sur commande, code ZBAERA110)
- Batteries unité d’ambiance : 2 piles AAA
- Fréquence transmission sans fil : 868 MHz
- Couple moteur : 5 Nm
- Angle d’ouverture vanne : 90°
- Plage de réglage température ambiante : 5°C à 37°C
- Normes et certifications : EN 60335, EN 60730
| Caractéristique | Valeur |
|---|---|
| Type de régulation | Automatique en fonction de la température extérieure |
| Compatibilité vanne | Vanne 3 voies (V3V) standard |
| Transmission | Sans fil (868 MHz) |
| Température ambiante maxi (régulateur) | +50°C |
| Température ambiante maxi (unité d’ambiance) | +40°C |
| Indice de protection sonde extérieure | IP60 |
| Couple maxi | 5 Nm |
| Alimentation | Adaptateur secteur (non inclus par défaut) |
Applications industrielles
Le kit de régulation Thermador RA130 s’intègre aux systèmes de chauffage central des bâtiments tertiaires, industriels et résidentiels collectifs. Il convient particulièrement aux installations équipées de vannes de régulation chauffage où la précision du pilotage thermique impacte directement la consommation énergétique.
- Chauffage collectif : Gestion centralisée des circuits radiateurs ou planchers chauffants dans les immeubles d’habitation, écoles ou bureaux. Le système ajuste automatiquement la température de départ en fonction des conditions extérieures, évitant les surchauffes en mi-saison.
- Rénovation énergétique : Modernisation des chaufferies existantes sans modification lourde des réseaux. Le kit s’installe directement sur les vannes 3 voies en place, avec une mise en service simplifiée par reconnaissance automatique de la position vanne.
- Bâtiments tertiaires : Optimisation des consommations dans les centres commerciaux, hôpitaux ou hôtels où les besoins thermiques varient selon les zones et les horaires d’occupation. L’unité d’ambiance sans fil permet un placement optimal dans les espaces représentatifs.
- Industrie légère : Maintien de températures stables dans les ateliers ou entrepôts climatisés, avec adaptation automatique aux variations de charge thermique (ouverture de portes, ensoleillement, etc.).
Critères de sélection
Choisir un kit de régulation adapté à votre installation nécessite de vérifier plusieurs paramètres clés :
- Compatibilité vanne : Le RA130 est conçu pour les vannes 3 voies (V3V) standard. Vérifiez que votre vanne existante accepte un couple de 5 Nm et un angle d’ouverture de 90°. Pour les installations neuves, associez-le à des vannes de régulation compatibles.
- Environnement d’installation : L’indice IP40 du régulateur impose un montage en local technique protégé des projections d’eau. La sonde extérieure (IP60) résiste aux intempéries mais doit être placée à l’abri du rayonnement solaire direct pour éviter les mesures erronées.
- Plage de température : Le système fonctionne entre 0°C et +50°C pour le régulateur, avec une plage réduite (0-40°C) pour l’unité d’ambiance. Pour les applications en ambiance froide (<0°C), prévoir un coffret de protection chauffant.
- Alimentation électrique : L’adaptateur secteur (réf. ZBAERA110) n’est pas inclus par défaut. Commandez-le séparément si votre installation ne dispose pas d’une alimentation 230V à proximité du régulateur.
- Configuration réseau : Le système reconnaît automatiquement la position vanne/chaudière lors de la première mise en route. Pour les réseaux complexes (plusieurs circuits), prévoyez un kit par zone de régulation.
- Maintenance : Les piles de l’unité d’ambiance (2x AAA) ont une durée de vie d’environ 2 ans. Prévoyez un accès facile pour leur remplacement. La sonde de départ (réf. ZSRA130) et la commande circulateur (réf. ZKCRA130) sont disponibles en pièces détachées.
Installation et maintenance
Montage du kit
- Positionnement des sondes : La sonde extérieure doit être fixée sur une façade nord ou nord-est, à 2-3 mètres du sol, à l’abri des sources de chaleur (sorties de ventilation, rayonnement murs). Évitez les zones exposées aux intempéries directes ou aux variations brutales de température.
- Raccordement vanne : Le régulateur se monte directement sur l’axe de la vanne 3 voies. Vérifiez l’alignement parfait entre l’axe du moteur et celui de la vanne pour éviter les contraintes mécaniques. Utilisez les cales de montage fournies pour les vannes non standard.
- Unité d’ambiance : Placez-la dans une pièce représentative de la zone à réguler (salon pour un logement, bureau type pour un immeuble de bureaux), à 1,5 m du sol, à l’abri des courants d’air et des sources de chaleur (radiateurs, appareils électriques).
- Câblage : Raccordez le régulateur à l’adaptateur secteur (230V) en respectant la polarité. Pour les installations avec circulateur, connectez la commande circulateur (réf. ZKCRA130) selon le schéma fourni dans la notice.
Mise en service
- Effectuez un test de fonctionnement avant la mise en eau du circuit : vérifiez que la vanne s’ouvre et se ferme sur toute sa course (90°) sans point dur.
- Lancez la procédure d’apprentissage automatique en suivant les instructions du manuel. Le système mémorise alors la position vanne/chaudière pour une régulation optimale.
- Réglez la courbe de chauffe en fonction des caractéristiques de votre bâtiment (isolation, inertie thermique). Pour les planchers chauffants, privilégiez une pente douce (0,2 à 0,5) pour éviter les surchauffes.
Maintenance préventive
- Contrôle annuel : Vérifiez le bon fonctionnement des sondes en comparant leurs mesures avec un thermomètre étalon. Nettoyez la sonde extérieure pour éliminer les dépôts (poussière, feuilles) qui pourraient fausser les relevés.
- Vanne : Lubrifiez l’axe de la vanne une fois par an avec un graisseur adapté (silicone pour les températures <100°C). Vérifiez l'absence de fuites au niveau des raccords.
- Unité d’ambiance : Remplacez les piles tous les 2 ans, même si le système semble fonctionner. Profitez de cette opération pour nettoyer les contacts et vérifier l’étanchéité du boîtier (IP20).
- Régulateur : Contrôlez visuellement l’absence de condensation à l’intérieur du boîtier (IP40). En cas d’humidité, séchez avec un chiffon sec et vérifiez l’étanchéité des presse-étoupes.
FAQ technique
1. Le système peut-il gérer plusieurs zones de chauffage indépendantes ?
Le kit RA130 est conçu pour réguler un seul circuit de chauffage. Pour les installations multi-zones (ex : radiateurs + plancher chauffant), vous devez installer un kit par zone, chacun pilotant sa propre vanne 3 voies. Les unités d’ambiance communiquent indépendamment avec leur régulateur associé. Dans ce cas, prévoyez un emplacement distinct pour chaque unité d’ambiance afin qu’elle mesure la température représentative de sa zone.
2. Comment résoudre un décalage persistant entre la température ambiante mesurée et la consigne ?
Plusieurs causes possibles :
- Sonde défectueuse : Testez l’unité d’ambiance en la plaçant dans un environnement à température connue (ex : 20°C). Si l’écart dépasse 1°C, remplacez-la.
- Mauvaise courbe de chauffe : Ajustez la pente et le décalage de la courbe via le menu de configuration. Pour les bâtiments bien isolés, réduisez la pente (0,3-0,4). Pour les bâtiments anciens, augmentez-la (0,6-0,8).
- Vanne bloquée : Vérifiez manuellement que la vanne s’ouvre et se ferme librement. Un couple de 5 Nm doit suffire pour la manœuvrer. Si nécessaire, démontez et nettoyez l’axe de la vanne.
- Interférences radio : La transmission sans fil (868 MHz) peut être perturbée par des équipements électroniques à proximité. Éloignez l’unité d’ambiance des routeurs Wi-Fi, variateurs de lumière ou moteurs électriques.
3. Peut-on utiliser le RA130 avec une chaudière à condensation ou une pompe à chaleur ?
Oui, le système est compatible avec tous les types de générateurs de chaleur (chaudière gaz/fioul, pompe à chaleur, solaire thermique) à condition de respecter ces points :
- Température de départ : Pour les pompes à chaleur, limitez la température de départ à 55°C (réglable via la courbe de chauffe) pour maintenir un COP optimal. Les chaudières à condensation nécessitent une température de retour basse (<50°C) pour condenser les fumées.
- Commande circulateur : Utilisez la sortie dédiée (réf. ZKCRA130) pour piloter le circulateur en fonction des besoins. Cela évite les fonctionnements inutiles et réduit la consommation électrique.
- Protection antigel : Activez la fonction antigel dans le menu de configuration pour maintenir une température minimale (5°C) en cas d’absence prolongée, évitant le gel des circuits.
- Compatibilité hydraulique : Pour les installations avec bouteille de découplage ou collecteurs, vérifiez que le débit dans le circuit régulé est suffisant pour assurer un bon échange thermique (minimum 0,2 m/s dans les tuyauteries).
Télécharger la fiche technique (PDF)
Pour toute question sur l’intégration du kit Thermador RA130 dans votre installation de chauffage, ou pour obtenir des conseils sur le choix des vannes de régulation associées, contactez notre équipe technique au 06 24 76 45 83 ou via notre formulaire en ligne.
Voir aussi : Robinets.
Informations complémentaires
| Référence | RA130 |
|---|
